Montage & Anschluss M200 Mk2
1
Montage
Für die Montage des Domotic-
Interface M200 können Holz-
schrauben verwendet werden.
Neben den vier äußeren Be-
festigungslöchern stehen für eine
variable Montage zwei seitlichen
Langlöcher zur Verfügung.
Anschlüsse
Die detaillierte Beschreibung der
verschiedenen Anschluss-
optionen des M200-Interfaces
finden Sie auf den nachfolgen-
den Seiten.

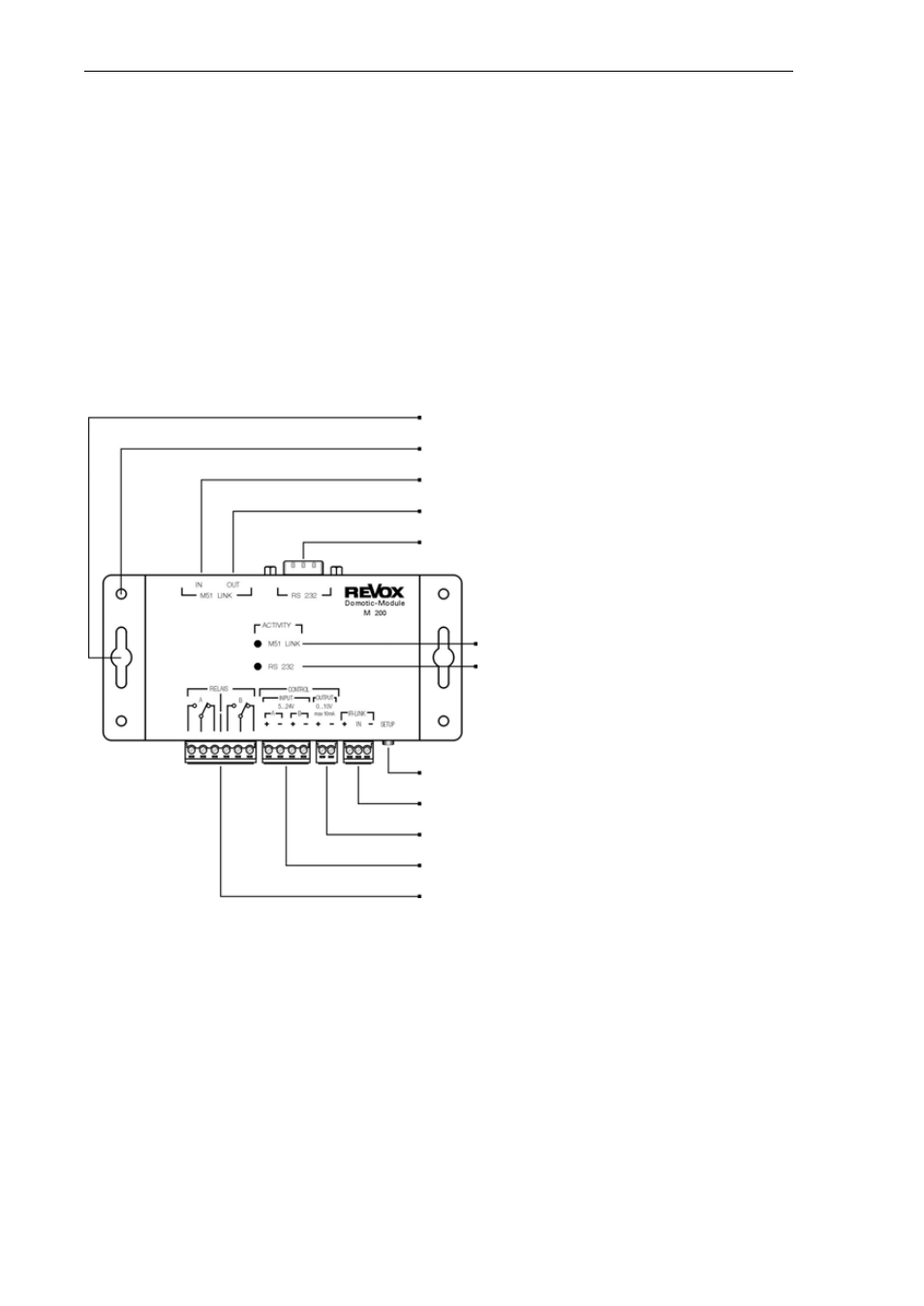

Weitere Re:connect Produkte: M201, M202, etc.
Aktivitätsanzeige M-Link-Verbindung
Aktivitätsanzeige serielle Schnittstelle
Serielle Schnittstelle RS232
Re:system (M51, M10) bzw. Re:connect
Montageloch ∅ 4,2 mm
Langloch ∅ 4 x 20 mm / ∅ 15 mm
Triggereingang A + B (IN 5-24V =)
Wechselrelais A + B (max. 42 Volt)
Variabler Spannungsausgang (OUT 0-10V =)
IR-Eingang (M204, M218)
Setup-Taste
