M201 Re:connect
2

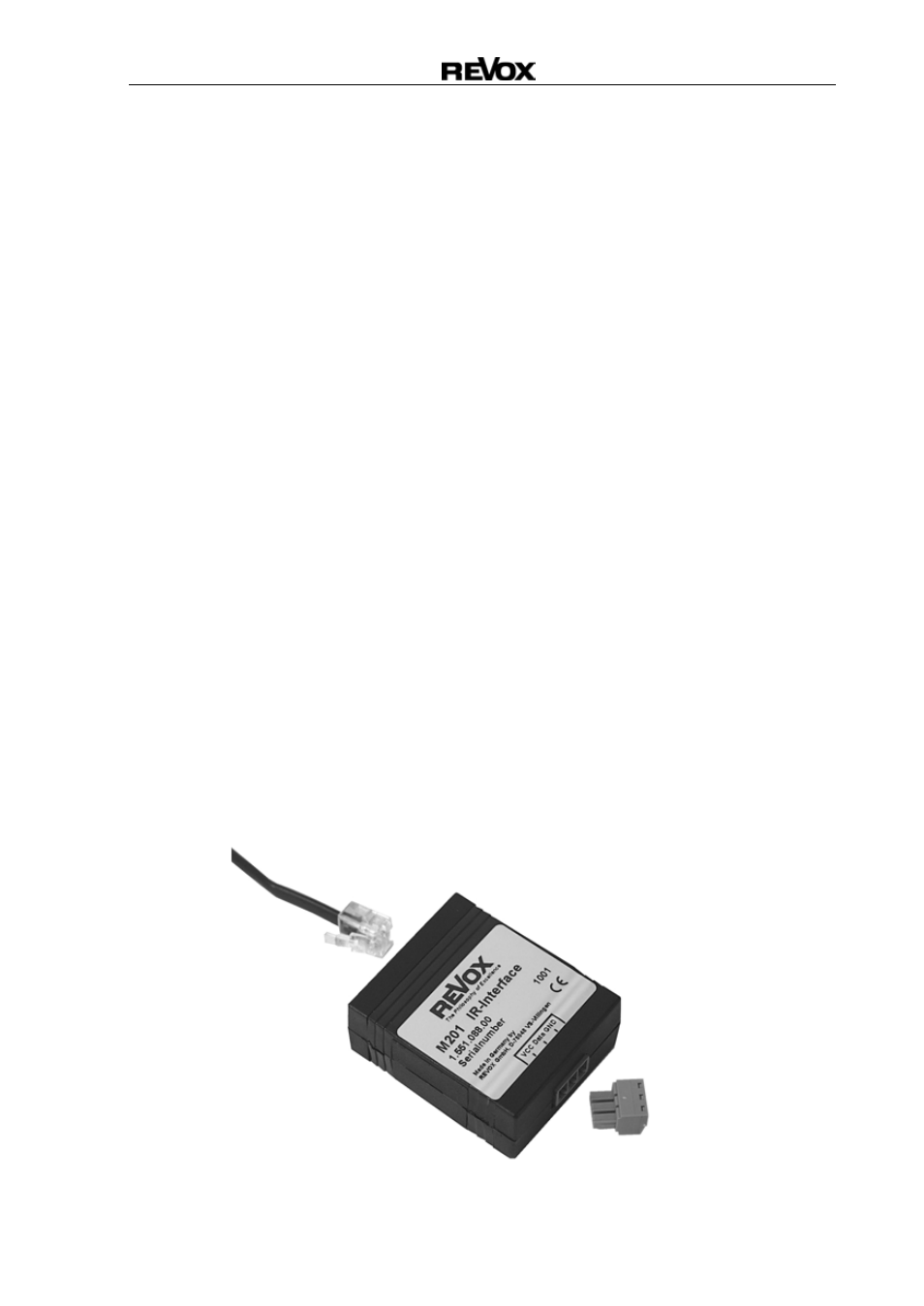

Fig.1
Fig. 2
Anschluss
Verbindung: M201 mit M51
Das Interface M201 wird über
ein nicht gekreuztes, 4-adriges
Telefonkabel mit RJ11-Stecker
(6P4C-Modular, siehe Abb. 1)
mit der M51 LINK-Buchse auf
der Rückseite des M51
verbunden.
Zum Lieferumfang gehört ein
2m langes Kabel.
Es dürfen allerdings Kabel mit
bis zu einer maximalen Länge
von 100 m verwendet werden.
Verbindung: M201 mit IR
Die Verbindung mit den IR-
Empfängern oder der
Wandfernbedienung erfolgt
über eine schraubbare Phönix-
Steckverbindung (Abb. 2 ).
Als Kabel empfiehlt
RE V OX ein
zweiadrig-abgeschirmtes Kabel
(Mikrofon-Kabel), bei dem die
Abschirmung als Masse dient.
Die Länge dieses Kabels darf
maximal 30m betragen.
Für die korrekte Verdrahtung
beachten Sie bitte den Aufdruck
auf dem Typenschild:
VCC Positive Spg. 12-24V(=)
Data IR-Signal
GND Masse
Max. Anzahl von IR-
Empfängern pro M201: 5 St.
Bei Verwendung des IR-
Empfängers MR-204 ist der
Jumper zu entfernen!
