Satel DB9F/RJ-KPL Benutzerhandbuch
Db9f/rj-kpl
®
KABELSATZ ZUR PROGRAMMIERUNG
VON GERÄTEN MIT RS-232 PORT
DB9F/RJ-KPL
db9frj_de 01/08
Der Kabelsatz DB9F/RJ-KPL besteht aus: DB9F/RJ Hauptkabel, RJ/PIN5-LCD Adapter und
Verbinder mit zwei RJ-Buchsen (6-PIN). Beide Kabel sind mit grünen Fähnchen mit
entsprechenden Symbolen gekennzeichnet.
Dieser Satz ersetzt zwei vorher hergestellte Kabel: DB9F/PIN5 (oder RS-CA64/CA10) und
DB9F/RJ. Dies erlaubt, den Computer an die Einrichtungen mit RS-232 Schnittstelle
anzuschließen, unabhängig von in den Geräten angewendeten Buchsen (PIN-5 oder RJ).
Der Kabelsatz ist für den Einsatz mit folgenenden Einrichtungen konzipiert:
−
Alarmzentralen INTEGRA, CA-64, CA-10;
−
LCD-Bedienteile für Zentralen INTEGRA, CA-64 und CA-10;
−
Übertragungsmodule GSM-4S, GSM LT-2S, GSM LT-1S;
−
Funkbasismodul des ABAX-Systems ACU-100.
Die Abbildungen unten demonstrieren die Anschlussweise.

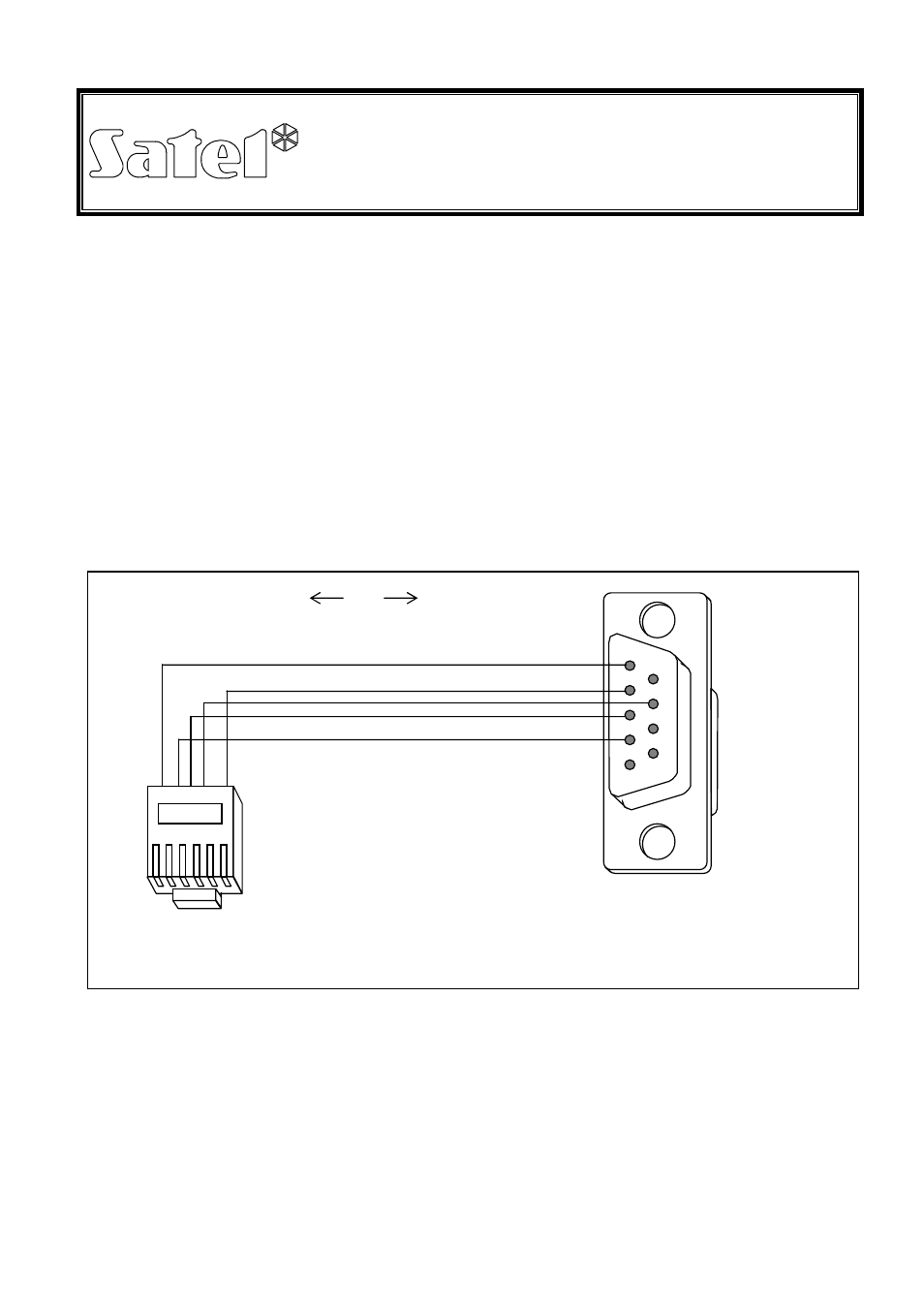

Abb. 1. Anschlussdiagram – DB9F/RJ Kabel.
AN DIE ZENTRALE
(RJ-Stecker)
DB9F
AN DEN COMPUTER
(DB9FSteckbuchse von der Seite der
Lötstelle)
3
8
5
4
2
6 5 4 3 1
