Satel USB-RS - Handbuch

USB-RS
USB-RS KONVERTER ZUR PARAMETRIERUNG VON SATEL-GERÄTEN
usb-rs_de 10/14
Der USB-RS Konverter ermöglicht die Verbindung des Computers mit den SATEL-Geräten,
die mit folgender Schnittstelle ausgestattet sind:
• RS-232 – Buchse vom Typ PIN5 oder RJ,
• RS-232 (TTL) – Buchse vom Typ PIN3 oder RJ.
Mit dem Konverter kann man auch die Funksteuerungen von SATEL parametrieren.
Der Konverter wird mit einem USB-Kabel geliefert.
Achtung: Der Konverter ermöglicht nicht die Parametrierung von Zentralen CA-64.
1. Beschreibung des USB-RS Konverters

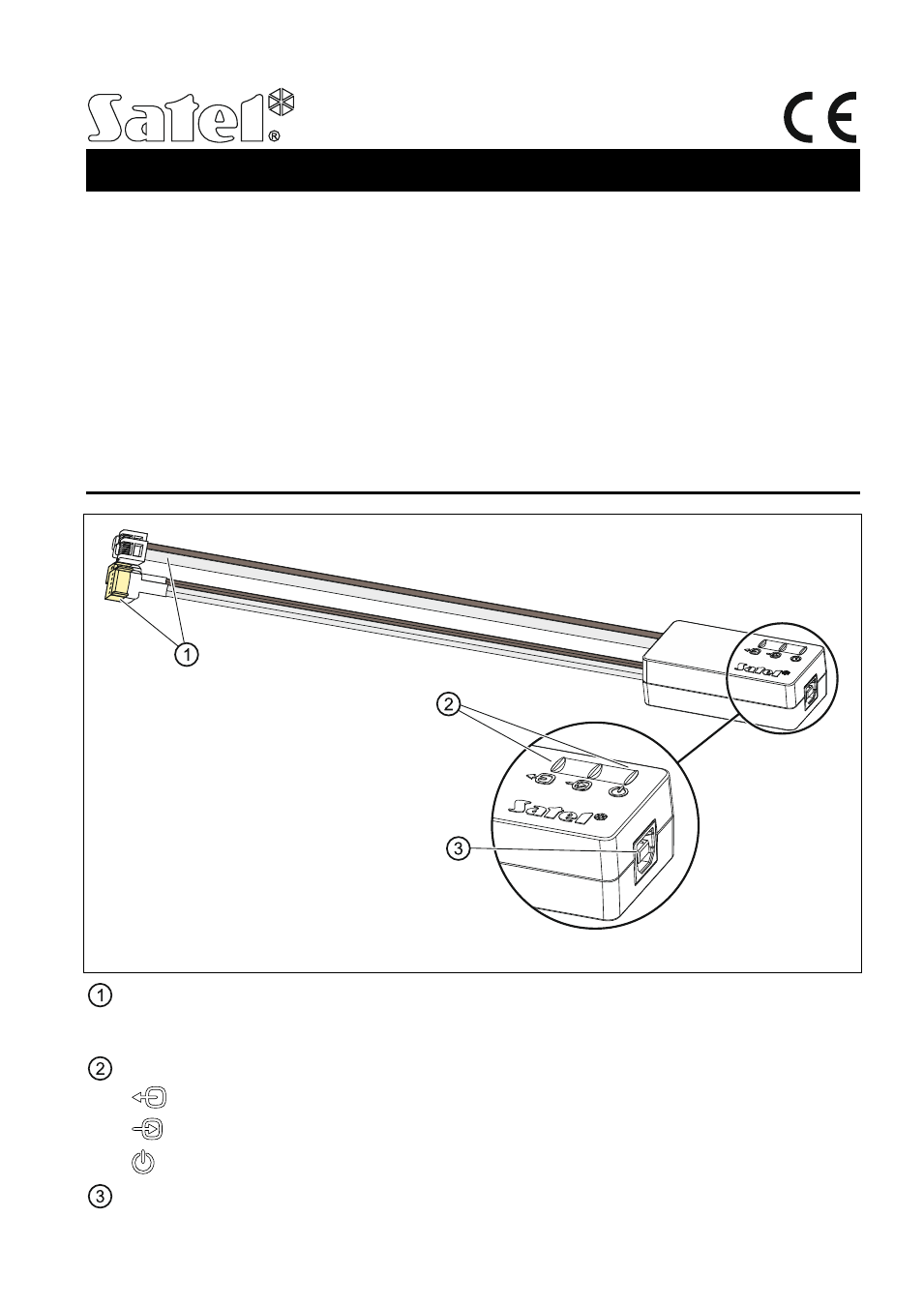

Abb. 1. USB-RS Konverter.
4 Kabel mit speziellen Steckern; helle Stecker zum Anschluss an
die RS232-Schnittstelle, braune Stecker – zum Anschluss an die RS-232 (TTL)
Schnittstelle.
3 LEDs:
– Blinken signalisiert Datenübertragung ans Modul (Ausgang TX),
– Blinken signalisiert Empfang von Daten aus dem Modul (Eingang RX),
– Leuchten bestätigt die Stromversorgung.
USB-Buchse vom Typ B zum Anschluss des Konverters an den Computer.
