DE8
Deutsch

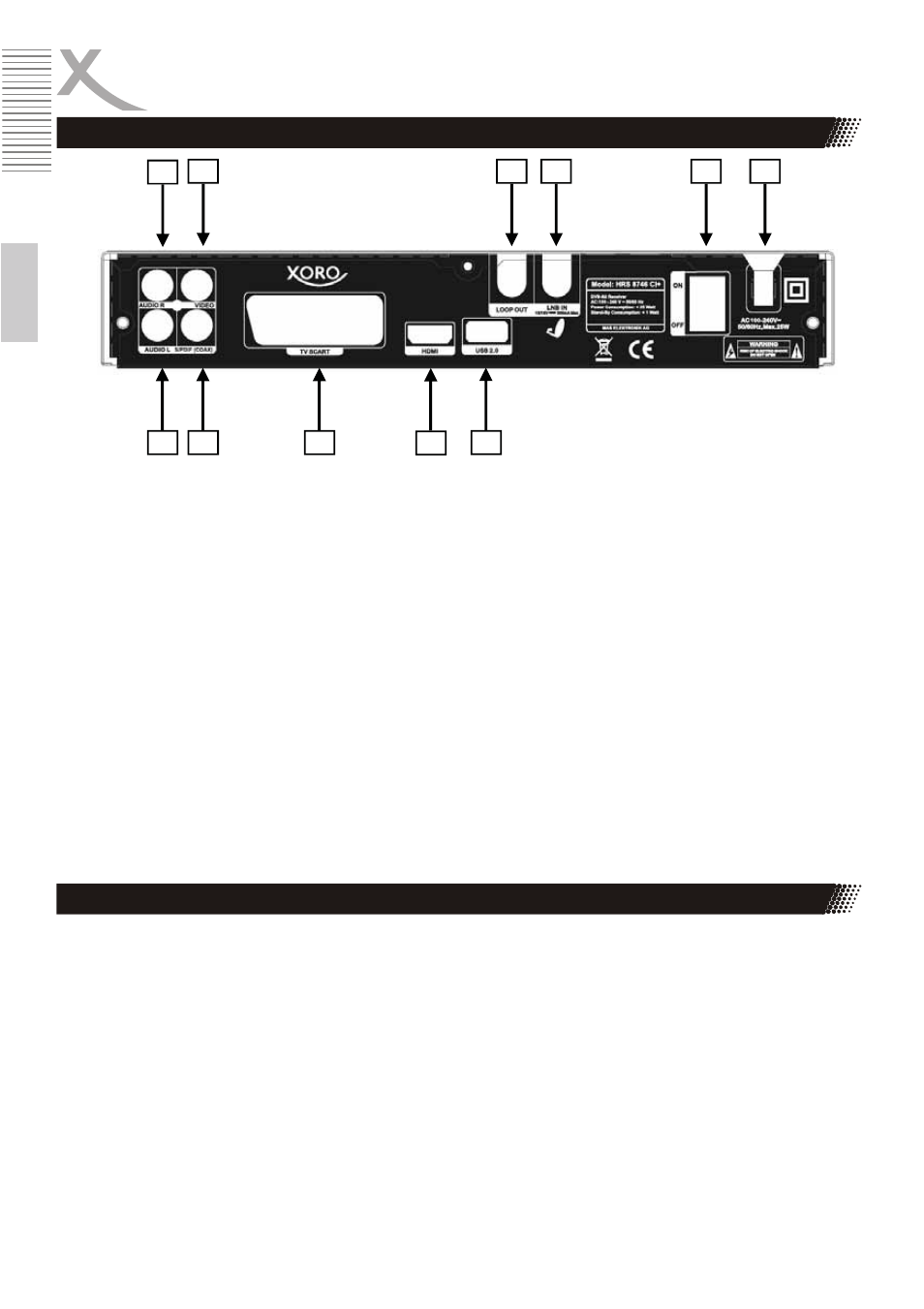

Anschlüsse
Rückseite
A
AUDIO R (analoger Audioausgang rechts)
B VIDEO (analoger Videoausgang FBAS)
C LOOP OUT (Antennenausgang )
D LNB IN (Satellitenantenneneingang, 13V/18V, max. 300mA)
E ON/OFF (Netzschalter)
F Netzkabel
G AUDIO L (analoger Audioausgang links)
H S/PDIF (COAX) (digitaler Audioausgang koaxial)
I TV SCART (SCART Ausgang: Video: FBAS, Audio: Links/Rechts, Schaltspannung)
J HDMI (Ausgang für digitale Audio- und Videosignale)
K USB 2.0 (USB Anschluss, Anschluss B "USB B")
Hinweis:
Trennen Sie alle Geräte vom Stromnetz, bevor Sie Kabelverbindungen zu anderen Geräten herstel-
len oder trennen.
Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang LNB IN des
Receivers.
Hinweise:
x
Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang.
x
Achten Sie darauf, dass keine Kurzschlüsse am F-Stecker entstehen.
x
Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen
verursachen.
x
Am Antennenausgang (LNB OUT) können Sie einen weiteren Satellitenreceiver anschließen.
Dies empfehlen wir nur sachkundigen Benutzern, da sich so verbundene Receiver gegensei-
tig beeinflussen und nicht gleichzeitig alle Sender an beiden Geräten zur Verfügung stehen.
A B C D E F
G H I J K
Verbindung mit der Satellitenantenne
