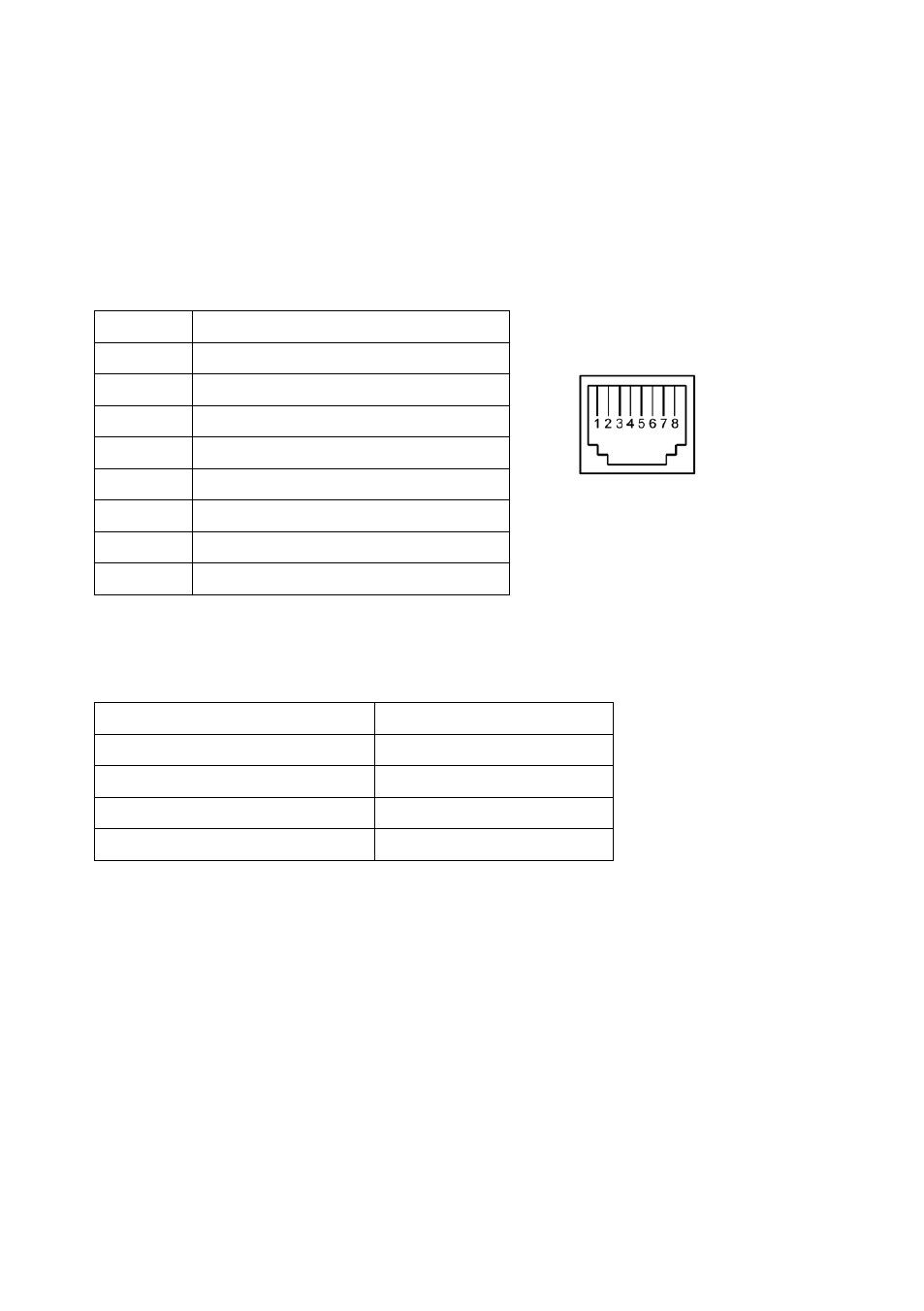

RJ-45 PIN-Belegung für die Ethernet-Verbindung
Physikalische Spezifikation für Ethernet-Verbindung
6. Bedienungsanleitung für die Bildbetrachtungs-Software und das Netzwerk
Der Video Server kann mit Softwarelösungen betrieben werden: () den Microsoft Internet Explorer; und () die
Video Server Viewer-Software, einen Netzwerkbrowser auf PC-Basis, der es erlaubt, abgesetzte Bereiche zu beobach-
ten oder aufgezeichnete Daten über das TCP/IP-Protokoll zu betrachten.
Die Einzelheiten finden Sie im folgenden Abschnitt.
Kabeltyp
Cat. 5
Steckertyp
RJ-45
Max. Kabellänge
00m
Kabel für Hub-Verbindung
gerade oder gekreuzt
Kabel für PC-Verbindung
gerade oder gekreuzt
PIN Nr.
PIN-Belegung
1.
TX +
2.
TX -
3.
RX +
4.
Nicht benutzt
5.
Nicht benutzt
6.
RX -
7.
Nicht benutzt
8.
Nicht benutzt
RJ-45 Buchse
