Eneo GLS-2302H Benutzerhandbuch
Seite 6
6

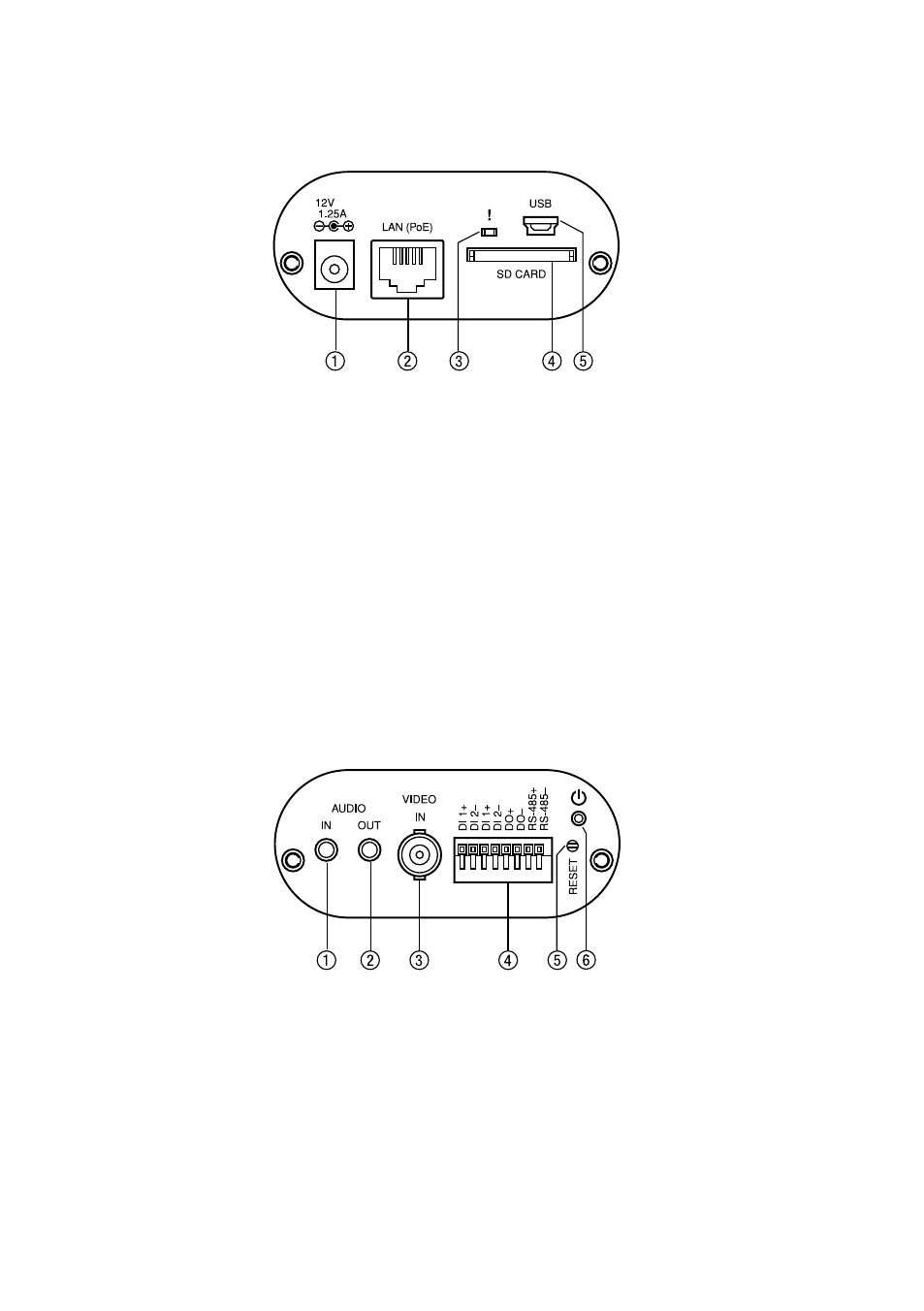

3.2 Rückseite
1. Spannungsversorgung: An diesem VDC-Eingang wird das externe Netzteil angeschlossen.
2. ETHERNET (PoE)
Dies ist ein RJ-45 Standardanschluss für 0/00 MBps Ethernet-Netzwerke.Funktion „PoE” (Power over Ethernet):
Ermöglicht die Stromversorgung des Geräts über das selbe Kabel, das auch für den Netzwerkanschluss verwen-
det wird.
3. SD-Anzeigeleuchte: Das grüne Licht zeigt an, dass das Gerät aktiviert ist und die SD-Karte nicht entfernt
werden darf.
4. SD/SDHC-KARTEN-Schlitz: Dieser wird für die Aktualisierung und Archivierung der Systemsoftware und den
Zugriff auf kritische Bilder verwendet.
5. USB Schnittstelle: Der Benutzer kann ein USB Gerätekabel verwenden, um den Video Server mit dem USB Port
auf dem PC zu verbinden.
1. AUDIO IN (Audioeingang): Dieser Kontakt wird zum Anschluss an den Audioausgang von anderen Geräten an
diesen Video Server verwendet.
2. AUDIO OUT (Audioausgang): Liefert das Audiosignal des Geräts an einen Lautsprecher oder eine Verstärker-
anlage.
3. Videoeingang: Der BNC-Anschluss wird zum Anschließen des Videoausgangs der Kamera verwendet.
4. ALARM I/O: Dieser 8-polige Anschluss führt die Signale DIGITAL IN/OUT und RS-485 zum Anschluss an externe
Geräte.
5. RESET: Wiederherstellen der werkseitigen Einstellung
6. POWER-Anzeige: Zeigt den Einschaltstatus des Geräts an.
3. Beschreibung der Vorder- und Rückansicht
3.1 Frontseite
