HEIDENHAIN LB 382 Benutzerhandbuch
Seite 9
9
50
50
50
50
50
50
50
50
50
50
ML/2
58

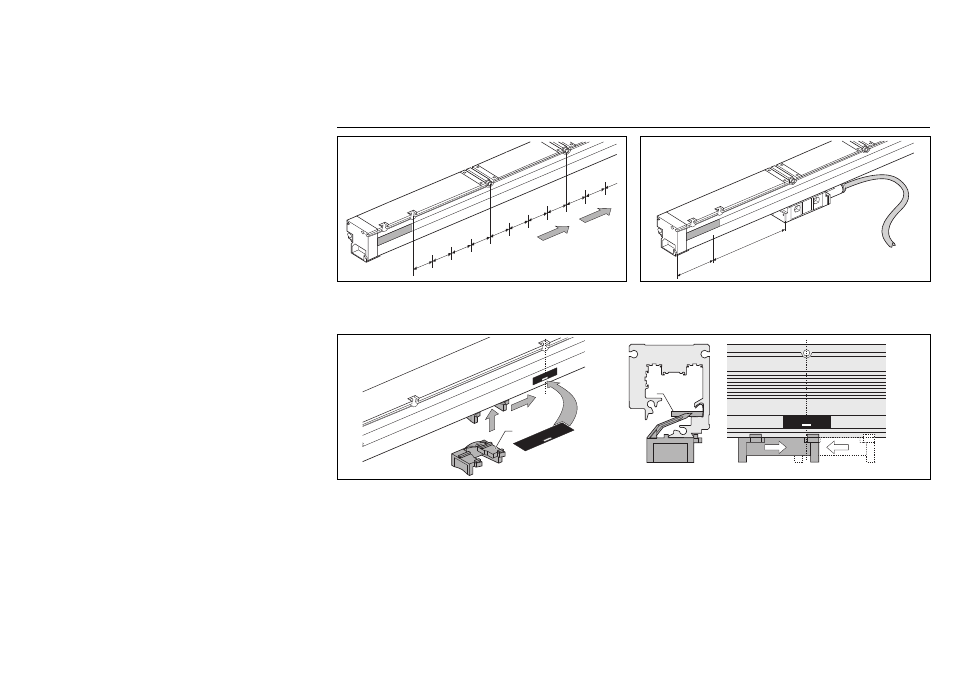

An jedem Befestigungsloch und
davon im Abstand von n x 50 mm
kann eine Referenzmarke über
eine interne Auslese-Blende
aktiviert werden.
A reference mark can be activated
at any mounting hole and at
intervals of n x 50 mm therefrom.
Bei Auslieferung ist die Referenz-
marke in der Mitte der Messlänge
ML aktiviert.
As delivered, the reference mark
is activated at the midpoint of the
measuring length ML.
RM
RM
RM
R
S
Gewünschte Lage der Referenzmarke am Gehäuse mit dem Referenz-
markenschild RM kennzeichnen.
Roten Referenzmarkenschieber S vorsichtig durch die Dichtlippen
schieben und die Auslese-Blende R an die richtige Stelle schieben.
Indicate the desired reference mark position by affixing the RM label on
the housing.
Carefully insert reference mark slider through the sealing lips and move
the selector plate to the desired position.
Referenzmarken-Lage LB 302/LB 382
Reference Mark Position LB 302/LB 382
