September 2014 Anschlussbelegungen 75

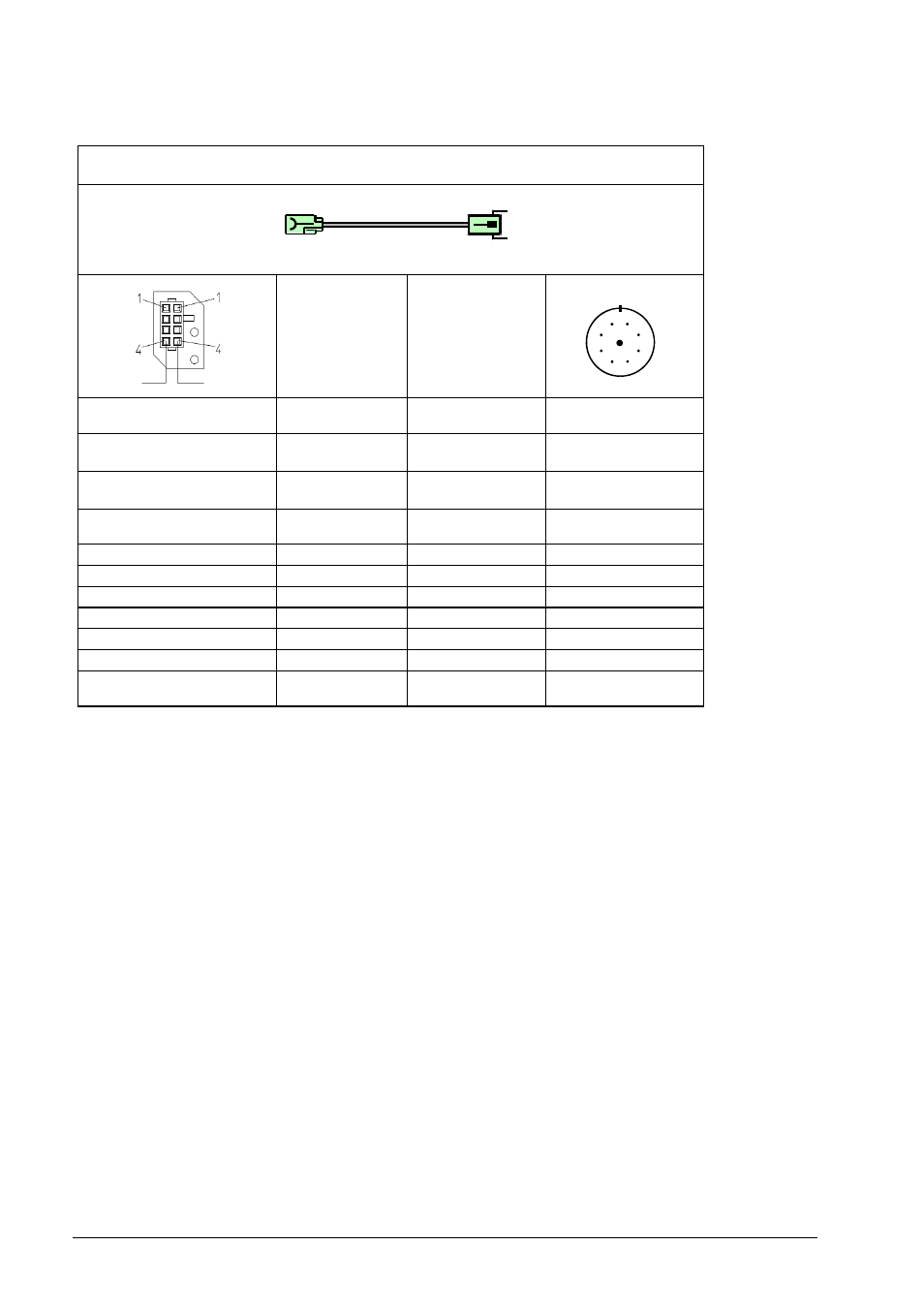

4.3.11 Adapterkabel Abtasteinheit Kleinprofil 8-/9-pol.; M23; 1 m (11 µAss)
2
3
4 5
7
1
9
6
8
Adapterkabel ID 310125-xx
Adapter cable ID 310125-xx
Signal 11 µAss
Signal 11 µApp
Farbe
Color
Stecker 8-pol. Buchse
8-pin connector (female)
Stecker 9-pol. Stift
9-pin connector (male)
PIN 1a 0 V
U
N
weiß / white PIN 4
PIN 4b +V
U
P
braun / brown PIN 3
nicht belegt/
not used
Innenschirm (0 V)
Internal shield (0 V)
weiß/braun
white/brown
PIN 9
PIN 3b 0°+ grün / green PIN 1
PIN 4a 0°- gelb / yellow PIN 2
PIN 2b 90°+ blau / blue PIN 5
PIN 3a 90°- rot / red PIN 6
PIN 1b RI+ grau / grey PIN 7
PIN 2a RI- rosa / pink PIN 8
Gehäuse / Housing Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
a b
