SMA Solar Technology AG 3 EZE Schutzprüfung
Prüfanleitung SCCPXT_EZE-SG-de-11 13
6. Die Registerkarte Parameter wählen.
7. Werte der Prüfparameter sichern.
3.4 Wechselrichter freischalten
Vorgehen:
1. Den Schlüsselschalter des Sunny Central auf Stop schalten.
2. 15 Minuten warten. Dadurch können sich die Kondensatoren entladen.
3. AC‑Spannung des MV-Transformators extern freischalten.
4. DC‑Spannung im Hauptverteiler (z. B. Sunny Main Box) oder Unterverteiler (z. B. Sunny String‑Monitor) freischalten.
5. Tür des Anschluss‑Schranks öffnen.
6. Den AC‑Leistungsschalter ausschalten.
7. Externe Versorgungsspannung extern freischalten.
8. Zusätzliche Fremdspannungen freischalten.

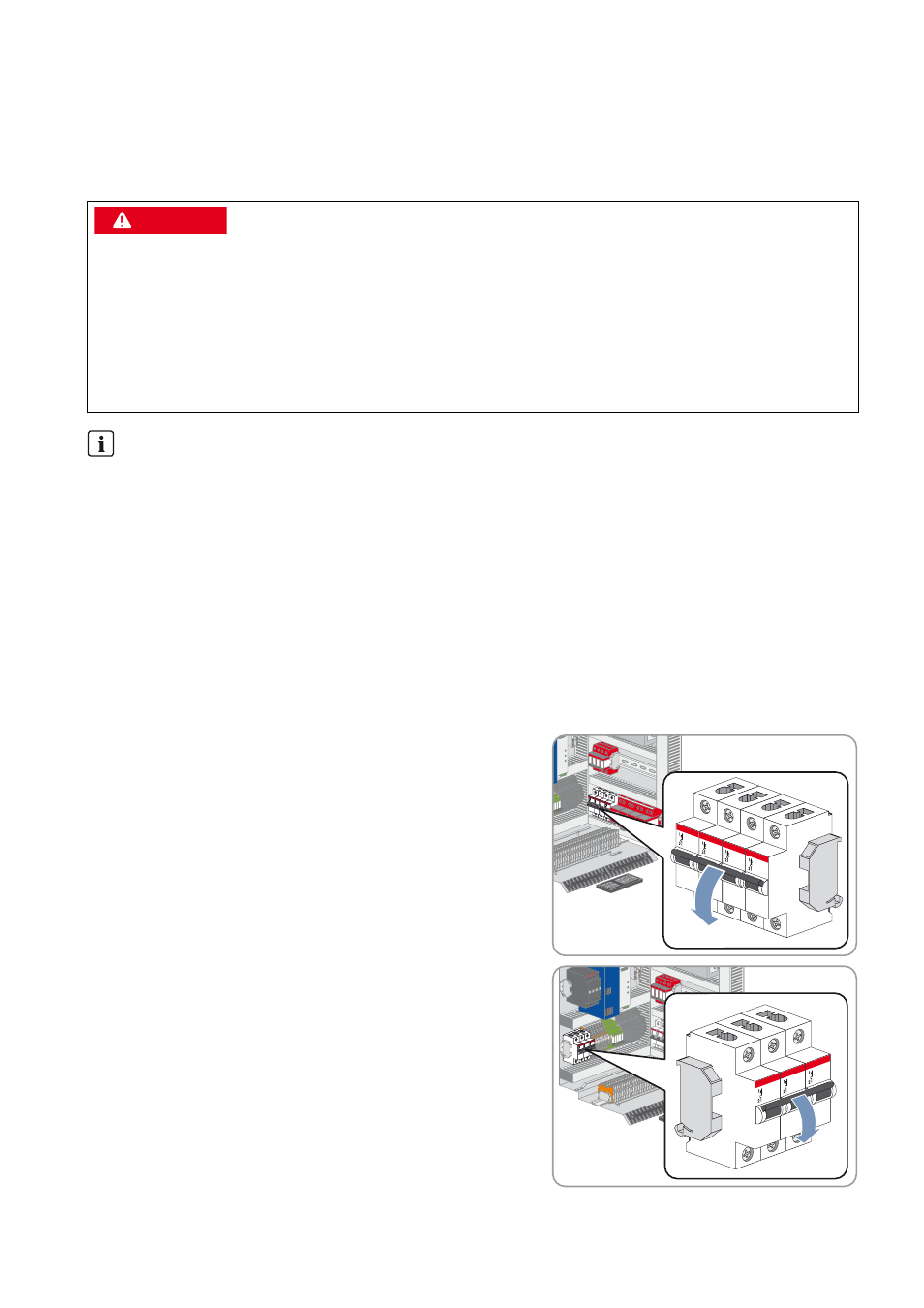

9. Den Leitungsschutzschalter der Versorgungsspannung
ausschalten.
10. Den Leitungsschutzschalter der Spannungsmessung ausschalten.
*()$+5
Stromschlag durch anliegende Spannung
Die Bauteile des Sunny Central stehen unter Spannung. Das Berühren der Bauteile im Sunny Central führt zum Tod oder
schweren Verletzungen.
• Vor allen Arbeiten am Sunny Central, Wechselrichter freischalten und gegenWiedereinschalten sichern.
• Nach Ausschalten des Wechselrichters mindestens 15 Minuten warten, bis die Kondensatoren vollständig
entladen sind.
• Spannungsfreiheit feststellen.
AC‑Spannung des MV-Transformators zu- und freischalten
Nur eine schaltberechtigte Person darf die AC‑Spannung des MV-Transformators zu‑ und freischalten.
