5.2 Montageort wählen
Der Montageort der Antenne ist entscheidend für die Qualität der Funkverbindung. Von der
Antennenspitze geht ein kegelförmiger Funkschatten aus. Wenn Sie das Kommunikationsgerät in den
Funkschatten platzieren, kann das Kommunikationsgerät keine Funkwellen von der Antenne
empfangen. Die Funkwellen strahlen kreisförmig von den Längsseiten der Antenne ab:

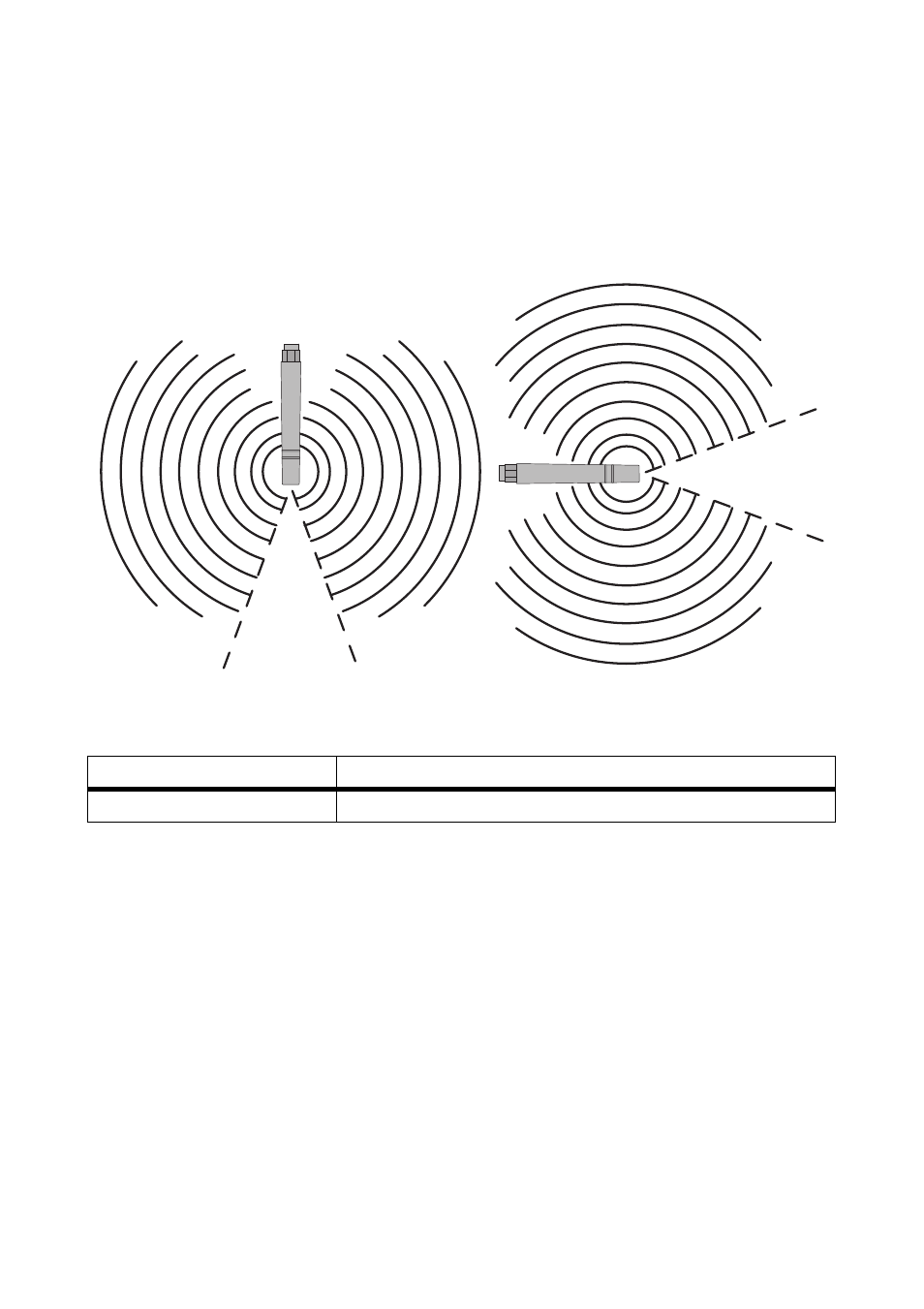

Abbildung 2: Abstrahlung der Funkwellen von der Antenne
Anforderungen an den Montageort:
☐ Länge des Antennenverlängerungskabels zum Wechselrichter ist ausreichend.
☐ Antennenverlängerungskabel kann ohne zu knicken verlegt werden.
☐ Das Kommunikationsgerät befindet sich nicht im Funkschatten der Antenne.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 2 für das Wandmaterial geeignete Befestigungselemente
Position Bezeichnung
A Funkschatten
