5 Elektrischer Anschluss
SMA Solar Technology AG
18
PWCBRD-10-IA-de-14
Installationsanleitung

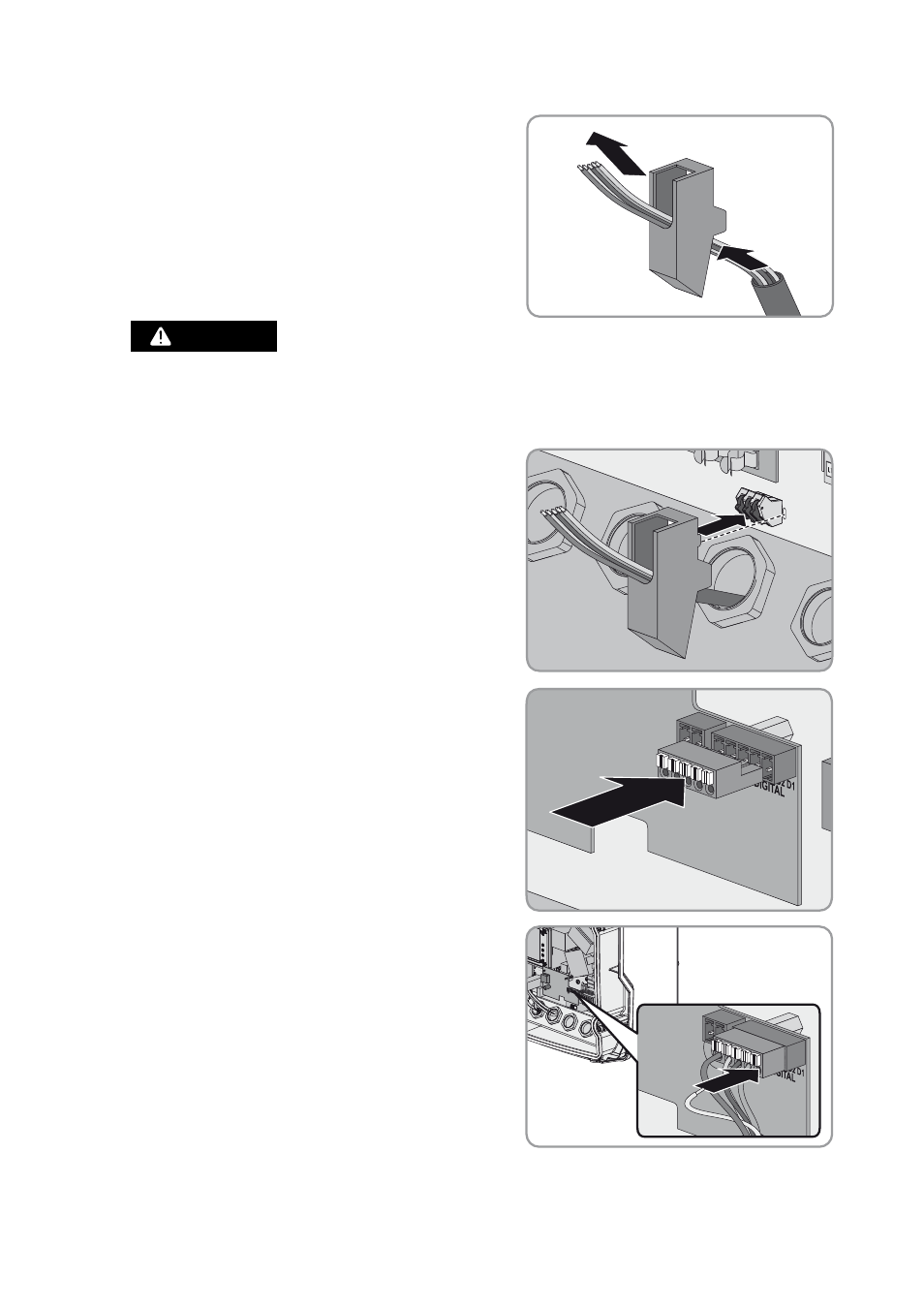

8. Die Schutzabdeckung des Multifunktionsrelais
abnehmen und das Kabel durch die Öffnung in der
Schutzabdeckung führen.
10. Den 5-poligen Stecker in die Buchse DIGITAL auf
dem Modul stecken.
11. Das Anschlusskabel an den 5-poligen Stecker
anschließen. Dazu den Leiter in die Leitereinführung
stecken. Dabei die Zuordnung der notierten
Aderfarben beachten.
12. Überwurfmutter der Kabelverschraubung handfest auf die Kabelverschraubung drehen.
9.
(&'")3
Lebensgefahr durch unter Spannung stehende Kabel
Wenn sich eine Ader, z. B. L1, L2 oder L3 aus der AC-Klemme löst und z. B. das Anschlusskabel
des Rundsteuerempfängers berührt, steht das Anschlusskabel unter Spannung.
• Die Schutzabdeckung des
Multifunktionsrelais aufstecken. Dadurch ist
der AC-Anschlussbereich im Wechselrichter
von anderen Anschlüssen abgeschrankt.
