SMA SRC-20 - Handbuch (Seite 7)

SMA Solar Technology AG 5 Montage
Montageanleitung SRC20-MO-IDE121010 7
5 Montage
5.1 Montageort für Sunny Remote Control wählen
Anforderungen an den Montageort:
☐ Datenkabel muss kürzer als 20 m sein.
☐ Montageort muss sich für die Abmessungen des Sunny Remote Control eignen. Dabei
ausreichend Platz für das Datenkabel und die SD-Karte einplanen.
☐ Montageort muss vor Staub, Nässe, aggressiven Stoffen und Dämpfen geschützt sein.
☐ Klimatische Bedingungen müssen eingehalten sein (siehe Kapitel 6 „Technische
Daten“, Seite 9).
☐ Montageort muss sich in einem geschlossenen Raum befinden.
☐ Montageort sollte in Augenhöhe sein. Dadurch lassen sich Display-Meldungen leicht ablesen.
Tipp: Der Montageort kann auch ein Schrank sein, der die Anforderungen an den Montageort erfüllt.
Maße für Wandmontage:

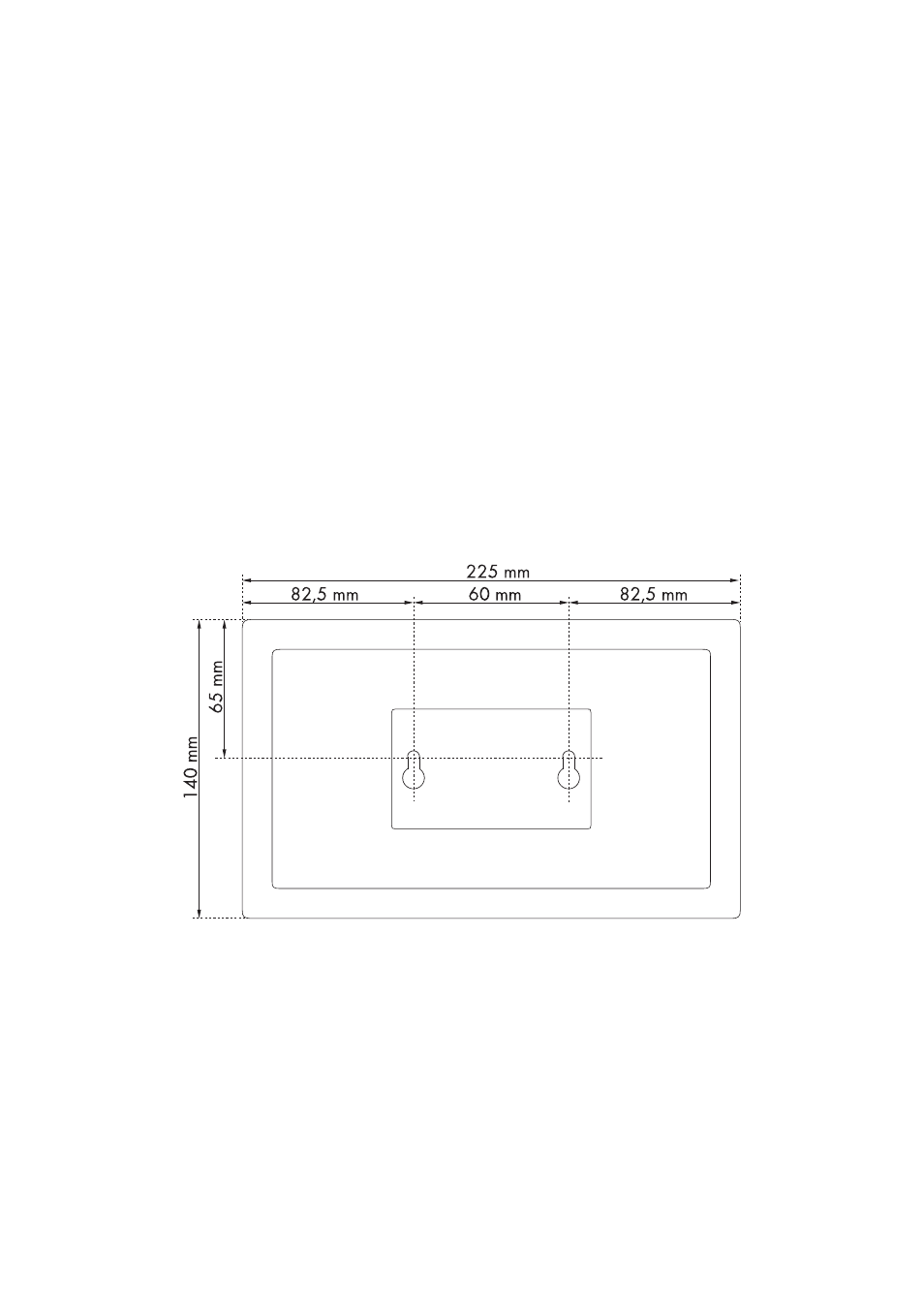

Abbildung 3: Bemaßung der Wandhalterung und die Abmessungen des Sunny Remote Control
