SMA METER CONNECTION BOX - Handbuch (Seite 15)

SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung METERBOX-IDE110611 15
6.3 Meter Connection Box an RS485-Kommunikationsbus
anschließen
1. 4 cm Kabelmantel entfernen.
2. Kabelschirm auf 1,5 cm kürzen.
dauerhaft aus Energiezähler wird nicht ausgelesen
*
Es kommen keine Zählimpulse vom Energiezähler an. Je nach
angeschlossenem Energiezählertyp (siehe Seite 23) bedeutet
dies:
• Kein Energieverbrauch
• Keine Netzeinspeisung
• Kein PV-Ertrag
* Wenn Zählimpulse vom Energiezähler ankommen und die „Pulse“ LED dennoch dauerhaft leuchtet oder dauerhaft aus ist, lesen
Sie im Kapitel 10 „Fehlersuche“ (Seite 21) nach.

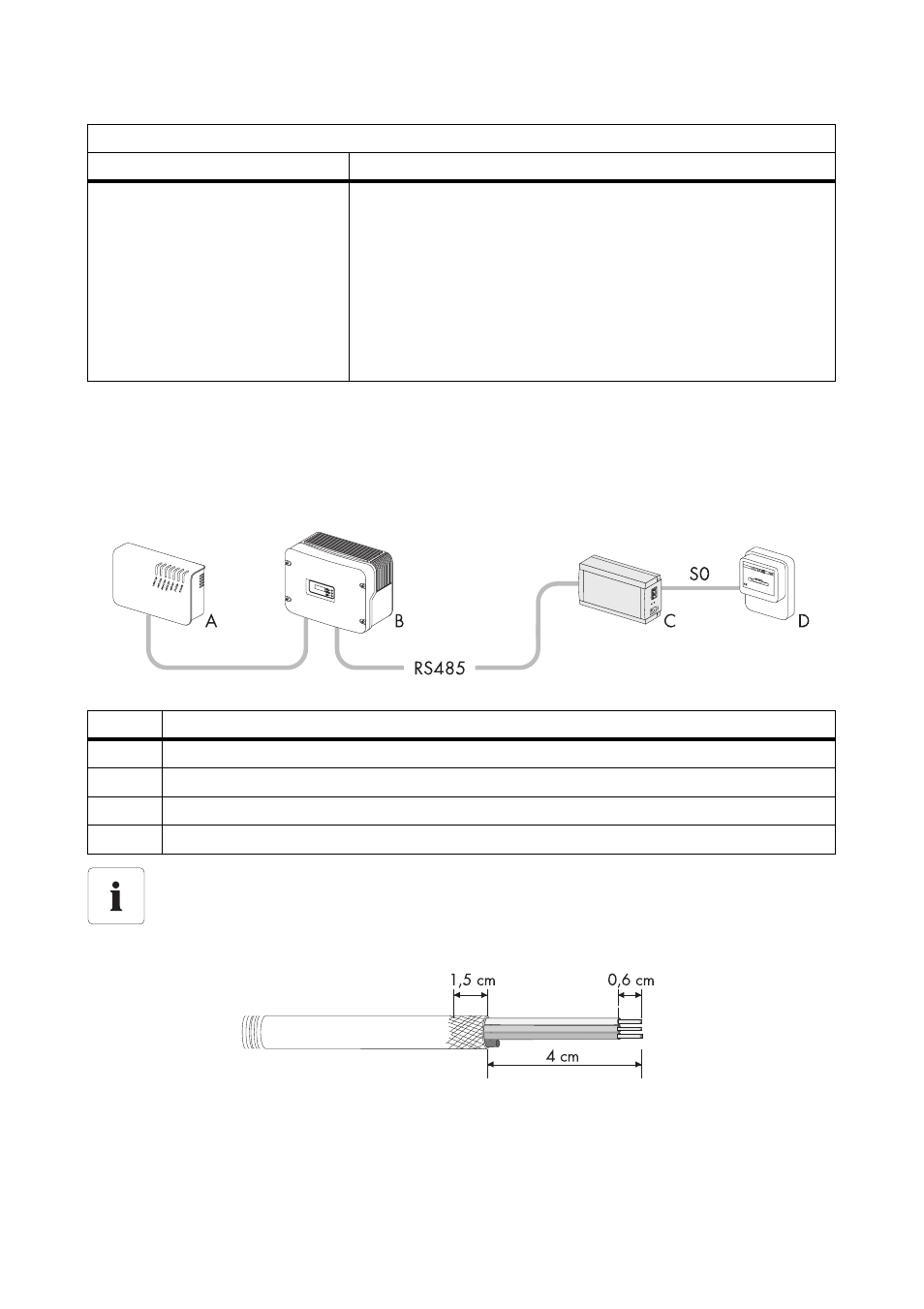

Position Bezeichnung
A
Sunny WebBox
B Wechselrichter
C Meter Connection Box
D Energiezähler
Hinweis zur RS485-Verkabelung
Informationen zur RS485-Verkabelung entnehmen Sie dem RS485-Verkabelungsprinzip-
Poster.
„Pulse” LED (gelb)
Status
Bedeutung
