SMA BLUETOOTH REPEATER - Handbuch (Seite 15)

SMA Solar Technology AG 5 Montage
Installationsanleitung BTREPIN-IA-de-12 15

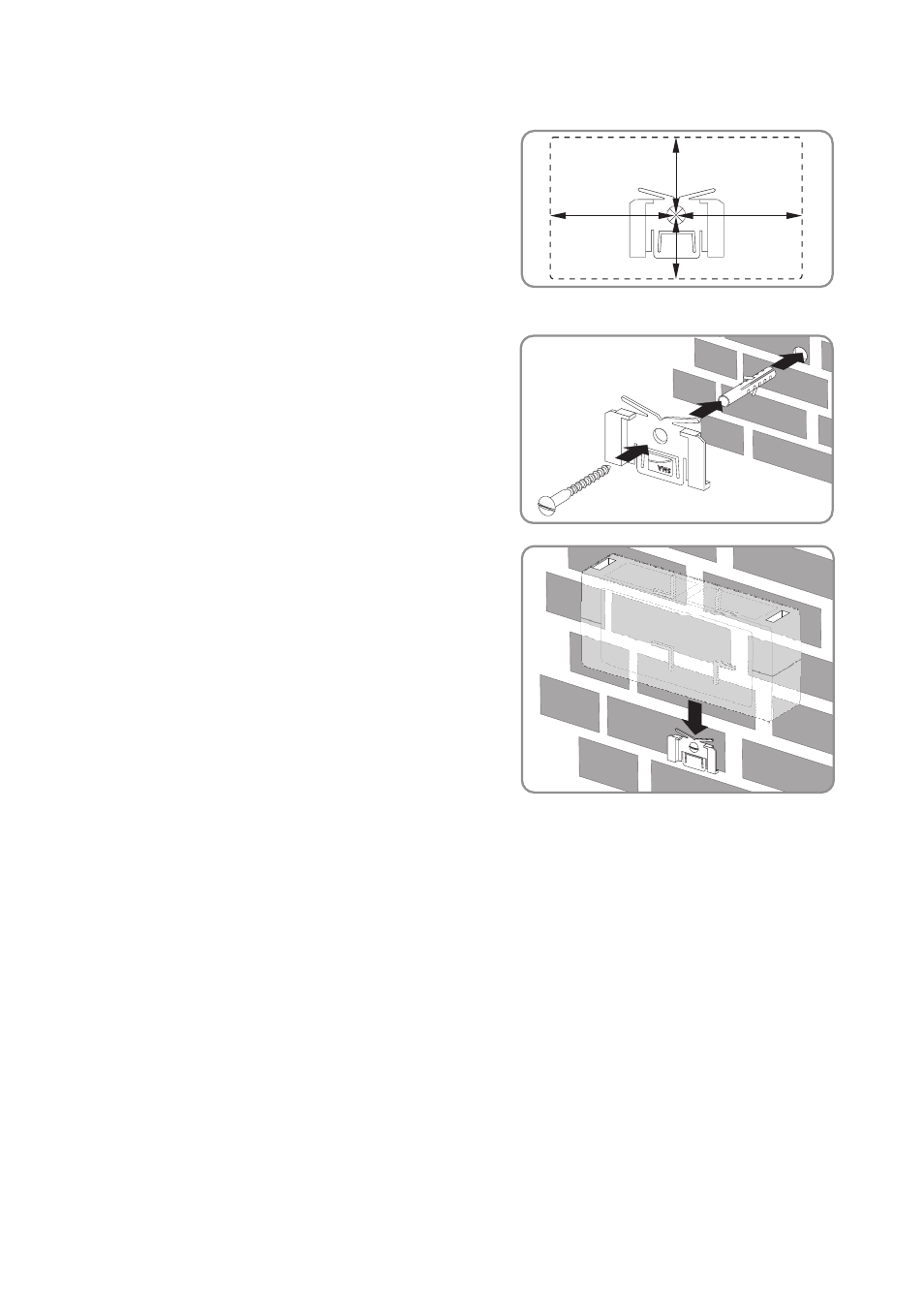

2. Bohrloch markieren. Dabei Abstände zwischen
Bohrloch und Gehäusewänden beachten.
3. Loch mit 6 mm Durchmesser an der markierten Stelle bohren.
4. Halterung mit Dübel und Schraube an der Wand
befestigen. Dabei die Halterung so ausrichten,
dass beide Stifte nach oben zeigen und das SMA
Logo nach vorn zeigt.
5. SMA Bluetooth Repeater von oben auf Halterung
stecken. Dabei die Ausrichtung des SMA Logos
auf dem Gehäuse beachten.
☑ SMA Bluetooth Repeater rastet hörbar ein.
15 mm
60 mm
70 mm 70 mm
