Montage und elektrischer Anschluss SMA Solar Technology AG
8 RA100TNR-IDE083510 Installationsanleitung
4 Montage und elektrischer Anschluss
Der Einstrahlungs- und Temperatursensor RA100T kann an den Sunny Boy Control Plus oder an den
Sunny Central angeschlossen werden. Beachten Sie die vorkonfektionierte Kabellänge von 5 m. Das
Kabel darf nicht gekürzt werden. Sollte die Länge des Kabels nicht ausreichen, können Sie dieses z.
B. über eine Verteilerdose verlängern. Der Temperatursensor ist dann wahlweise in 2- oder
4-Leitertechnik anzuschließen.
4.1 Kabelempfehlung
Die Kabellänge und -qualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden
Hinweise zur Verkabelung, um eine gute Signalqualität zu erreichen.
Außenbereich
Verwenden Sie für den Außenbereich ein Kabel mit den folgenden wesentlichen Eigenschaften.
• Querschnitt: mind. 6 x 0,25 mm
2
, mind. 6 x AWG 24
• UV-beständig
Wir empfehlen folgende Kabeltypen:
• Lappkabel UL-gelistet: UNITRONIC Li9Y11Y 8 x 0,25 mm
2
, Bestellnr.: 7038 868

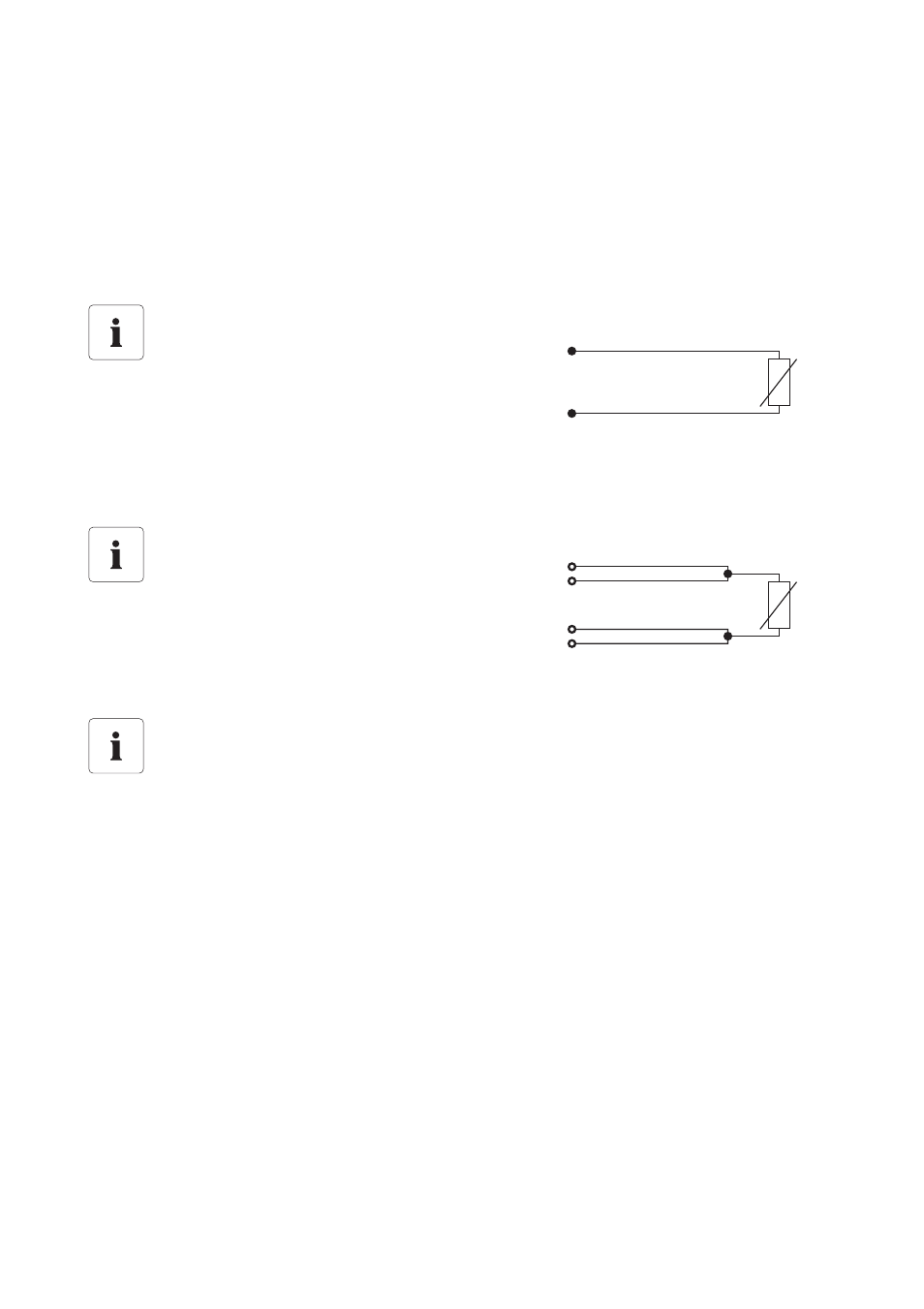

2-Leitertechnik
Beim Anschluss des Temperatursensor in
2-Leitertechnik fließt der Leitungswiderstand in
die Messung mit ein. Das kann je nach
Leitungslänge zu Messungenauigkeiten führen.
Aus diesem Grund ist die 2-Leitertechnik nur für kurze Leitungslängen (maximal 3 m) oder
bei nicht so hohen Messgenauigkeitsansprüchen einzusetzen. Um die Messgenauigkeit zu
erhöhen, empfiehlt sich der Anschluss in 4-Leitertechnik.
4-Leitertechnik
Um Messfehler durch Leitungswiderstände zu
kompensieren, ist der Temperatursensor über
die 4-Leitertechnik anzuschließen. Bei diesem
Anschluss wird die Stromführung und
Spannungsmessung auf separaten Leitungspaaren durchgeführt. Die Länge der Leitung
darf 30 m nicht überschreiten.
Verbindungsschnittstellen vor Witterungseinflüssen schützen.
Schützen Sie bei der Verlängerung des Sensorkabels die Verbindungsschnittstelle vor
Witterungseinflüssen (z. B. durch eine Verteilerdose oder einen Klemmkasten).
