SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung TempsensorAmb-IDE110610 9
5.1 Kabel an Umgebungstemperatursensor anschließen
1. Schrauben am Gehäuse des Umgebungstemperatursensors lösen und
Deckel abnehmen.
2. Kabelverschraubung des Umgebungstemperatursensors abdrehen.
3. Innenliegende Schutzplättchen entfernen. Achten Sie darauf, dass die
innenliegende Dichtung nicht herausfällt.
4. Kabelverschraubung bis zur Hälfte auf das Gehäuse drehen.
5. Kabel durch die Kabelverschraubung des Umgebungstemperatursensors
ziehen.

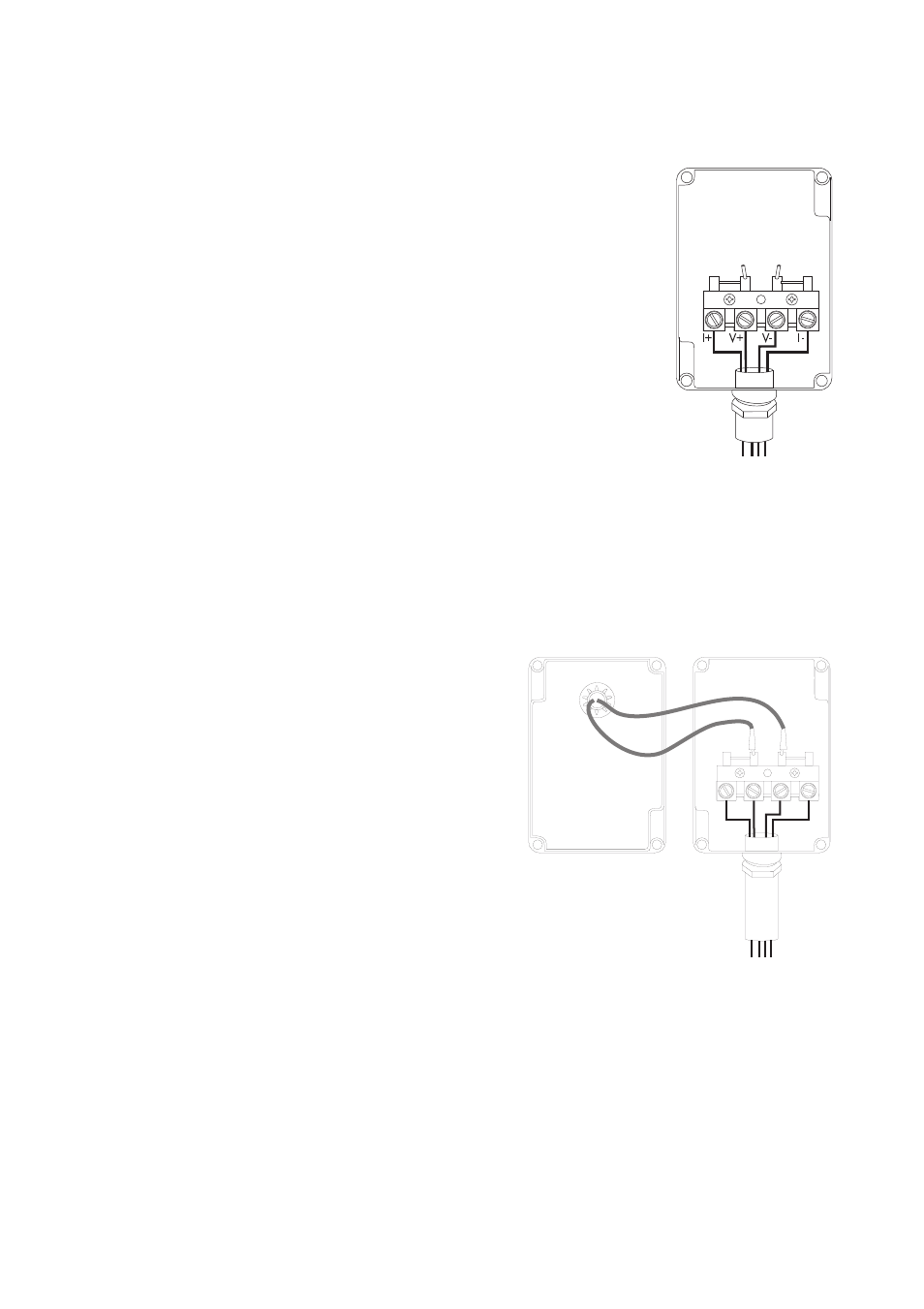

6. Adern in 4-Leitertechnik an die Schraubklemmen anschließen, siehe
Abbildung rechts.
7. Adernfarbe notieren:
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Kabelverschraubung des Umgebungstemperatursensors handfest in das Gehäuse des
Umgebungstemperatursensors drehen (Drehmoment: 0,8 Nm).
9. Stecker vom Deckel des
Umgebungstemperatursensors mit den
Schraubklemmen verbinden, siehe Abbildung rechts.
Die Polarität der Kabel ist beliebig.
10. Deckel des Umgebungstemperatursensors mit den
Schrauben auf dem Gehäuse befestigen.
☑ Das Kabel ist am Umgebungstemperatursensor
angeschlossen.
