Elektrischer Anschluss

SMA Solar Technology AG

10

Windsensor-IDE101010

Installationsanleitung

5 Elektrischer Anschluss

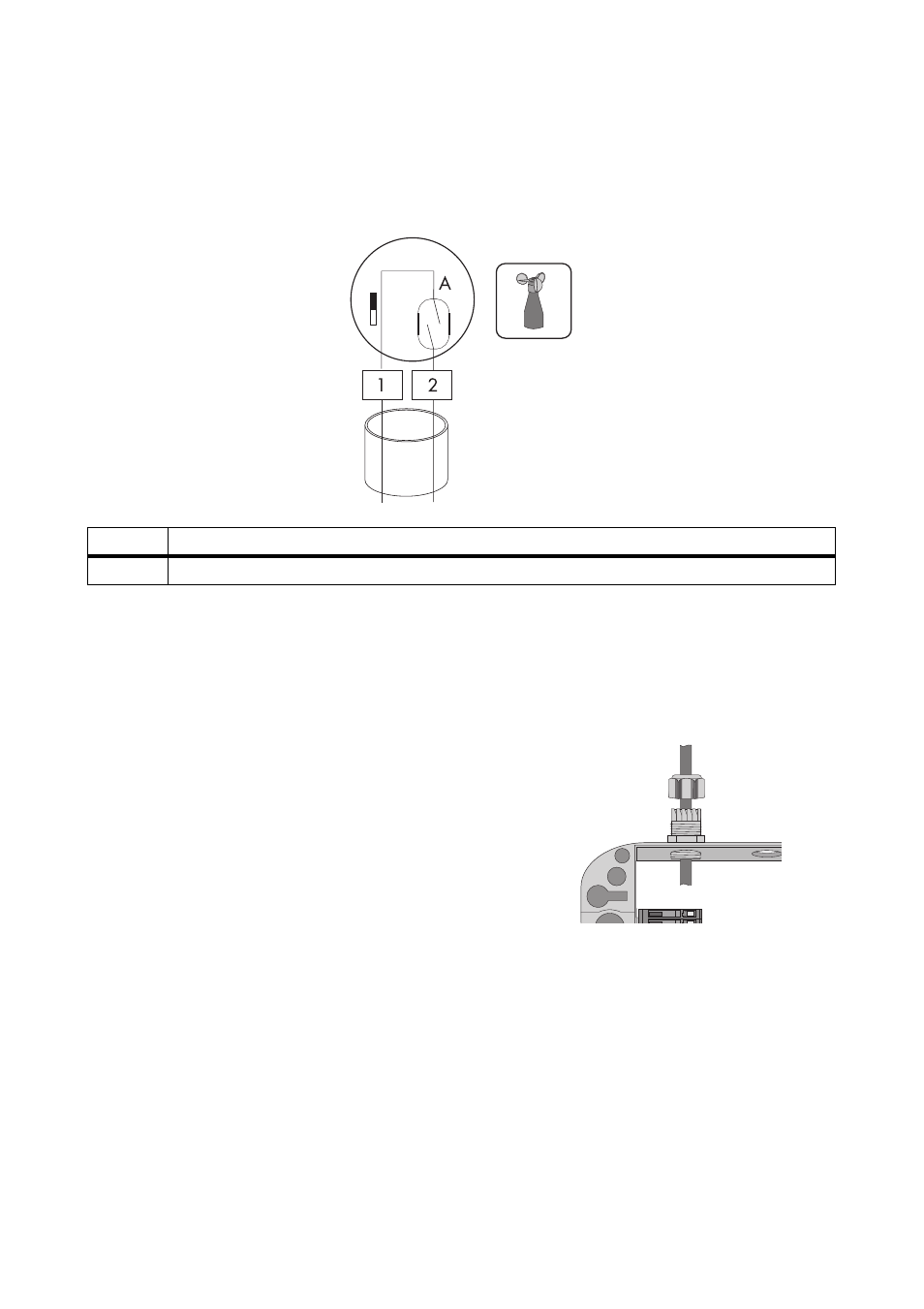

5.1 Schaltbild

5.2 Sensor an Sunny SensorBox anschließen

1. Sunny SensorBox öffnen, wie in der Installationsanleitung der Sunny SensorBox beschrieben.
2. Überwurfmutter der Kabelverschraubung oben links an der Sunny SensorBox abdrehen und

Blindstopfen herausziehen.

3. Kabel des Sensors durch die Überwurfmutter und

die Kabelverschraubung oben links in die
Sunny SensorBox ziehen.

Position Bezeichnung
A

Reedsensor
