SMA Solar Technology AG Montage
Bedienungsanleitung SBeamRep-BDE091911 17

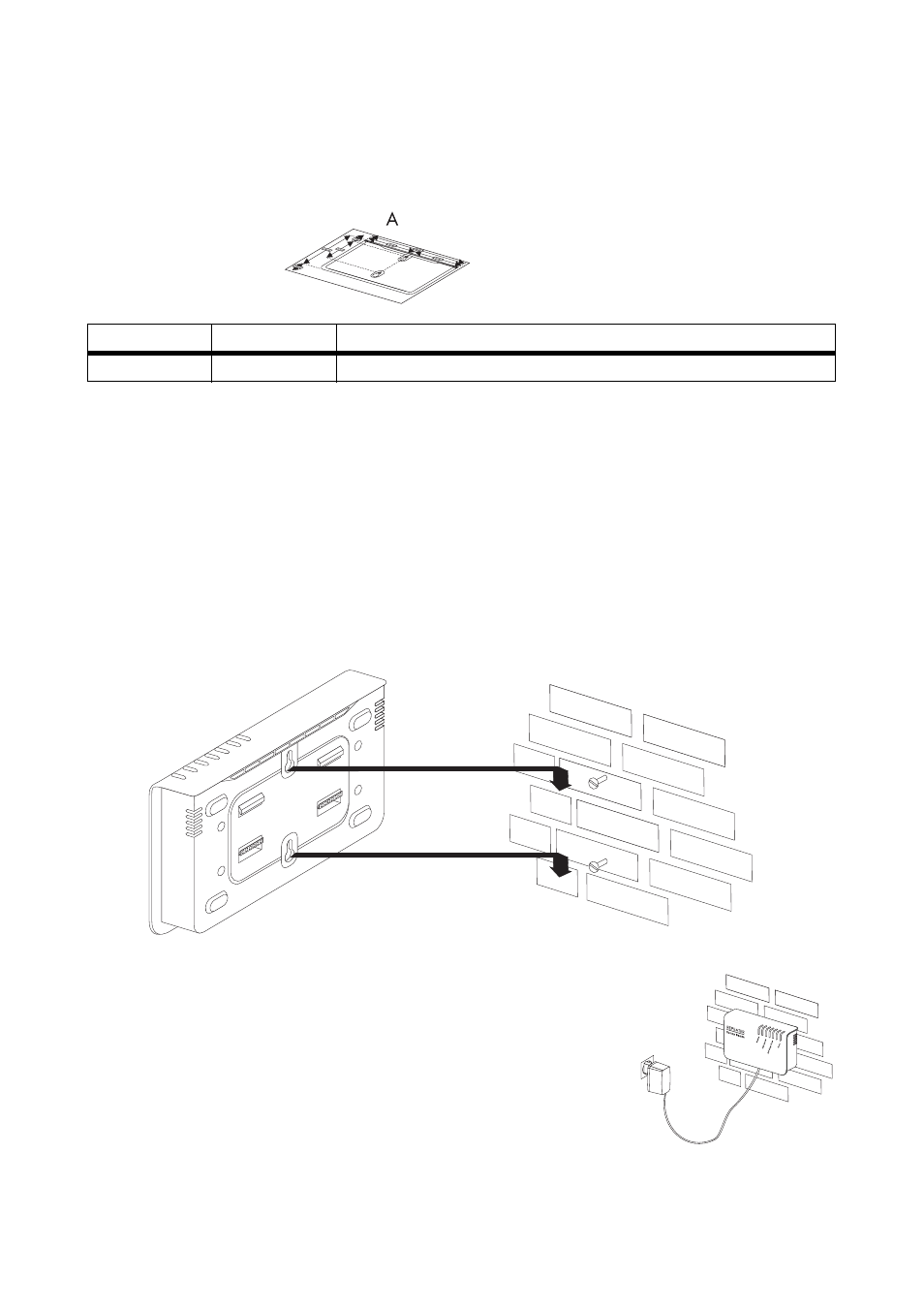

5.2 Wandmontage
Mitgeliefertes Montagezubehör
1. Ziehen Sie den Stecker des USB-Netzteils aus der Steckdose.
2. Ziehen Sie den USB-Stecker aus dem Sunny Beam Repeater.
3. Benutzen Sie die mitgelieferte Bohrschablone, um die Position des Sunny Beam Repeater an der
Wand zu bestimmen. Beachten Sie die Kabellänge des USB-Netzteils.
4. Markieren Sie die Position der Bohrlöcher.
5. Bohren Sie die Löcher und montieren Sie die Schrauben. Verwenden Sie Schrauben mit 3,5 mm
bis 4,5 mm Schaftdurchmesser (z. B. 4,5 mm x 60 mm).
6. Lassen Sie den Schraubenkopf ca. 6 mm aus der Wand stehen.
7. Hängen Sie den Sunny Beam Repeater auf die Schrauben (siehe Abbildung).
8. Stecken Sie den USB-Stecker vom USB-Netzteil in den Anschluss
auf der Gehäuse-Unterkante des Sunny Beam Repeater.
9. Stecken Sie anschließend den Stecker vom USB-Netzteil in die
Steckdose.
Alle LEDs auf dem Sunny Beam Repeater leuchten kurz grün auf.
Der Sunny Beam Repeater startet, dieser Vorgang dauert ca. 1
Minute.
Position Anzahl Bezeichnung
A 1 Bohrschablone
