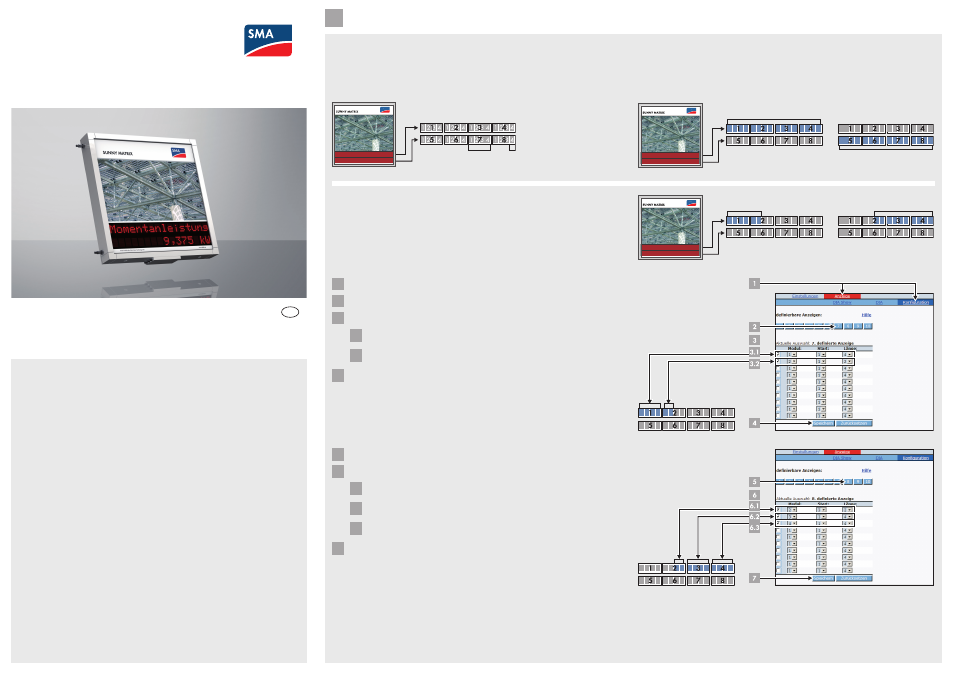

SMA MATRIX Quick Reference Guide Benutzerhandbuch
SMA Ausstattung
Matrix_SDE103510 | 98-0040010 | Version 1.0
Anlagenüberwachung
SUNNY MATRIX
Schnelleinstieg - Erstellen einer Diashow
DE
Bedeutung der Anzeigebereiche:
Ein Anzeigebereich besteht aus Modulen auf der Sunny Matrix. Ein Modul besteht aus 4 Stellen.
An jeder Stelle kann die Sunny Matrix ein Zeichen anzeigen. Sie können aus den Modulen
und Stellen unterschiedlich lange Anzeigebereiche zusammenstellen. Die Module sind auf der
Sunny Matrix immer von links nach rechts, von oben nach unten nummeriert. Die Nummerierung
benötigen Sie zum Zusammenstellen der Anzeigebereiche.
Bei Auslieferung der Sunny Matrix sind bereits Anzeigebereiche vordefiniert und auf dem
mitgelieferten Konfigurationsblatt für Sie vermerkt.
Üblicherweise ist jede Zeile mit Modulen als ein Anzeigebereich vordefiniert. Das folgende
Beispiel zeigt die üblicherweise vordefinierten Anzeigebereiche einer Sunny Matrix mit 2 Zeilen
mit jeweils 4 Modulen:
Anzeigebereiche definieren (Beispiel):
Es sollen folgende Anzeigebereiche definiert werden:
• Ein Anzeigebereich soll unter
[7]
gespeichert werden und aus folgenden Modulen bestehen:
Modul 1 mit Stellen 1 bis 4, Modul 2 mit Stellen 1 und 2.
• Ein Anzeigebereich soll unter
[8]
gespeichert werden und aus folgenden Modulen bestehen:
Modul 2 mit Stellen 3 bis 4, Modul 3 mit Stellen 1 bis 4, Modul 4 mit Stellen 1 bis 4.
1
Anzeige > Konfiguration wählen.
2
Im Bereich „definierbare Anzeigen“ [7] wählen.
3
Anzeigebereich definieren:
3.1
Erstes Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen Dropdown-
Listen wählen: „Modul“: 1, „Start“: 1, „Länge“: 4.
3.2
Weiteres Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen
Dropdown-Listen wählen: „Modul“: 2, „Start“: 1, „Länge“: 2
4
[Speichern] wählen.
5
Im Bereich „definierbare Anzeigen“ [8] wählen.
6
Anzeigebereich definieren:
6.1
Erstes Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen Dropdown-
Listen wählen: „Modul“: 2, „Start“: 3, „Länge“: 2.
6.2
Weiteres Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen
Dropdown-Listen wählen: „Modul“: 3, „Start“: 1, „Länge“: 4
6.3
Weiteres Auswahlfeld aktivieren und folgende Einstellungen in dazugehörigen
Dropdown-Listen wählen: „Modul“: 4, „Start“: 1, „Länge“: 4.
7
[Speichern] wählen.
SMA Solar Technology AG
Sonnenallee 1
34266 Niestetal
www.SMA.de
SMA Serviceline
Wechselrichter:
+49 561 9522 1499
Kommunikation:
+49 561 9522 2499
SMS mit „RÜCKRUF“ an: +49 176 888 222 44
Fax:
+49 561 9522 4699
E-Mail:
Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Serviceline.
Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können:
• Typ der Wechselrichter
• Typ der Kommunikationsschnittstelle zwischen Sunny WebBox und Wechselrichtern
• Firmware-Version der Sunny Matrix
• Seriennummer der Systemplatine der Sunny Matrix
• Seriennummer der Sunny Matrix
KoNTAKT
ANZEIGEBEREICHE DEFINIEREN
A
Nummerierung der Module und Stellen:
Modul
Anzeigebereich [1]
Anzeigebereich [7]
Anzeigebereich [2]
Anzeigebereich [8]
Stelle
