DiAgRAmm LEiSTUNgSANzEigE
mESSgENAUigkEiT
gEFAhR!
Stromschlag durch hohe Spannungen im Wechselrichter.
Auch wenn von außen keine Spannungen anliegen, können im Wechselrichter hohe
Spannungen auftreten. Folgende Arbeiten dürfen ausschließlich durch eine ausgebildete
Elektrofachkraft erfolgen:
• Elektrische Installation
• Reparatur
• Umrüstung
VORSiChT!
Verletzungsgefahr beim Berühren des gehäuses im Betrieb.
Verbrennungen am körper.
• Während des Betriebs nur Deckel und Display berühren.
AChTUNg!
Ertragsverlust durch schlechte Wärmeabfuhr!
• Keine Gegenstände auf das Gehäuse legen.
Grüne LED leuchtet: Betrieb
Grüne LED blinkt: Warten auf ausreichend Einstrahlung.
Rote LED leuchtet: Störung: Installateur kontaktieren.
Blaue LED leuchtet: Der Wechselrichter ist in ein Bluetooth Netz eingebunden und kann mit anderen
Geräten mit gleicher NetID kommunizieren.
Blaue LED blinkt: Der Wechselrichter wurde durch Setzen des Parameters „Gerät finden“ über Sunny
Explorer identifiziert.
In den 3 Feldern Power, Day und Total werden Leistung und Energie des Wechselrichters angezeigt.
Die Anzeige wird alle 5 Sekunden aktualisiert.
Power
Aktuelle Leistung, die der Wechselrichter in das Netz einspeist.
Day
Die an diesem Tag eingespeiste Energie. Das heißt, die Summe der
Energie von morgens, wenn der Wechselrichter in Betrieb geht, bis zu
dem momentanen Zeitpunkt.
Total
Gesamte Energie, die der Wechselrichter während seiner gesamten
Betriebszeit eingespeist hat.
Die Energie des Wechselrichters wird als Diagramm im Display
angezeigt. Standardmäßig wird der Tagesverlauf dargestellt. Die
aktuelle Stunde ist die rechte blinkende Säule des Diagramms.
Wenn der Wechselrichter über einen längeren Zeitraum keinen
Strom in das Netz einspeist (z. B. bei Dunkelheit oder bei
schneebedeckten PV-Modulen), wird eine Lücke in den Verlauf
eingefügt. Die Säule für die aktuelle Stunde aktualisiert sich
automatisch alle 5 Sekunden.
Nach 4 Sekunden erlischt die Säule für 1 Sekunde und zeigt
anschließend den aktuellen Wert an.
Die Werte auf dem Display können von den tatsächlichen Werten abweichen und dürfen nicht als
Grundlage für die Abrechnung genutzt werden. Die vom Wechselrichter erfassten Messgrößen
werden zur Betriebsführung und der Regelung des einzuspeisenden Stromes benötigt. Der
Wechselrichter hat keinen geeichten Zähler.

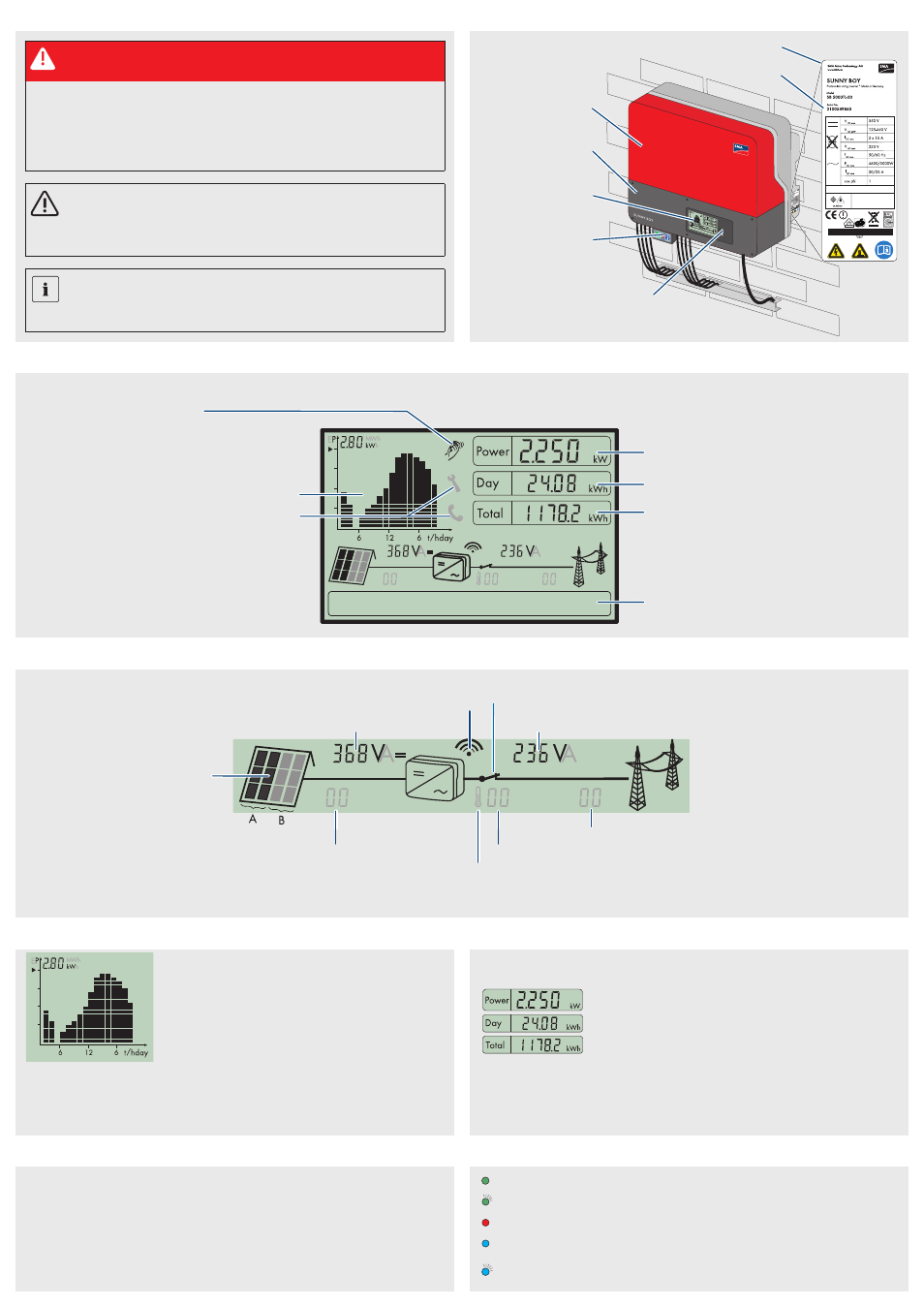

gRAFiSChES DiSPLAY
SiChERhEiTShiNWEiSE PRODUkTüBERSiChT
Oberer Gehäusedeckel
Unterer Gehäusedeckel
Grafisches Display
Electronic Solar Switch
LEDs
Seriennummer
Identifikation des Sunny Boy über das Typenschild
ANLAgENüBERSiChT
Aktuelle Leistung
Tagesenergie
Gesamtenergie seit Installation des Wechselrichters
Textzeile zur Ereignisanzeige
Grafische Darstellung der Energie des Wechselrichters
Das Display aktualisiert die Werte Ihrer PV-Anlage alle 5 Sekunden.
Klopfen auf den Gehäusedeckel:
• Einschalten der Hintergrundbeleuchtung
• Umschaltung von Energiewerten der letzten 16 Einspeise-
stunden zu Tagesenergiewerten der letzten 16 Tage
• Weiterschalten in der Textzeile
Störung
Installateur kontaktieren
Schalter offen: Keine Einspeisung
Schalter geschlossen: Einspeisung
Netzspannung/ -strom
Bluetooth Verbindung mit anderen Geräten
PV-Spannung/ -Strom
Ereignisnummer Netz
Ereignisnummer PV-Generator Ereignisnummer Wechselrichter
Leistungsreduzierung wegen zu hoher Temperatur
• Lüfter reinigen
• Für bessere Belüftung des Wechselrichter sorgen
Umschaltung zwischen Eingängen A und B
alle 10 Sekunden
(nur bei Sunny Boy 4000TL / 5000TL)
LED
