über einen Generator erfolgen, wird dieser beim Übergang in diese Phase wieder
gestoppt, so dass mit Beginn dieser Phase die Ladung der Batterie beendet ist. Der
Sunny Island 3324/4248 verbleibt in dieser Phase solange, bis entweder mehr als
30 % der Nennkapazität (alle Entladungen werden aufaddiert) entnommen oder der
Generator automatisch wieder gestartet wurde (siehe Kapitel 5 „Einstellungen zum
Generator” (Seite 29)).
Für die zweite Stufe der Laderegelung U
0
, die so genannte Konstantspannungsla-
dung für eine begrenzte Zeit, wählt der Sunny Island 3324/4248 automatisch zwi-
schen drei unterschiedlichen Spannungen und Ladezeiten. Hier gibt es die so
genannte Schnellladung (Boost Charge), die Vollladung (Full Charge) und die Aus-

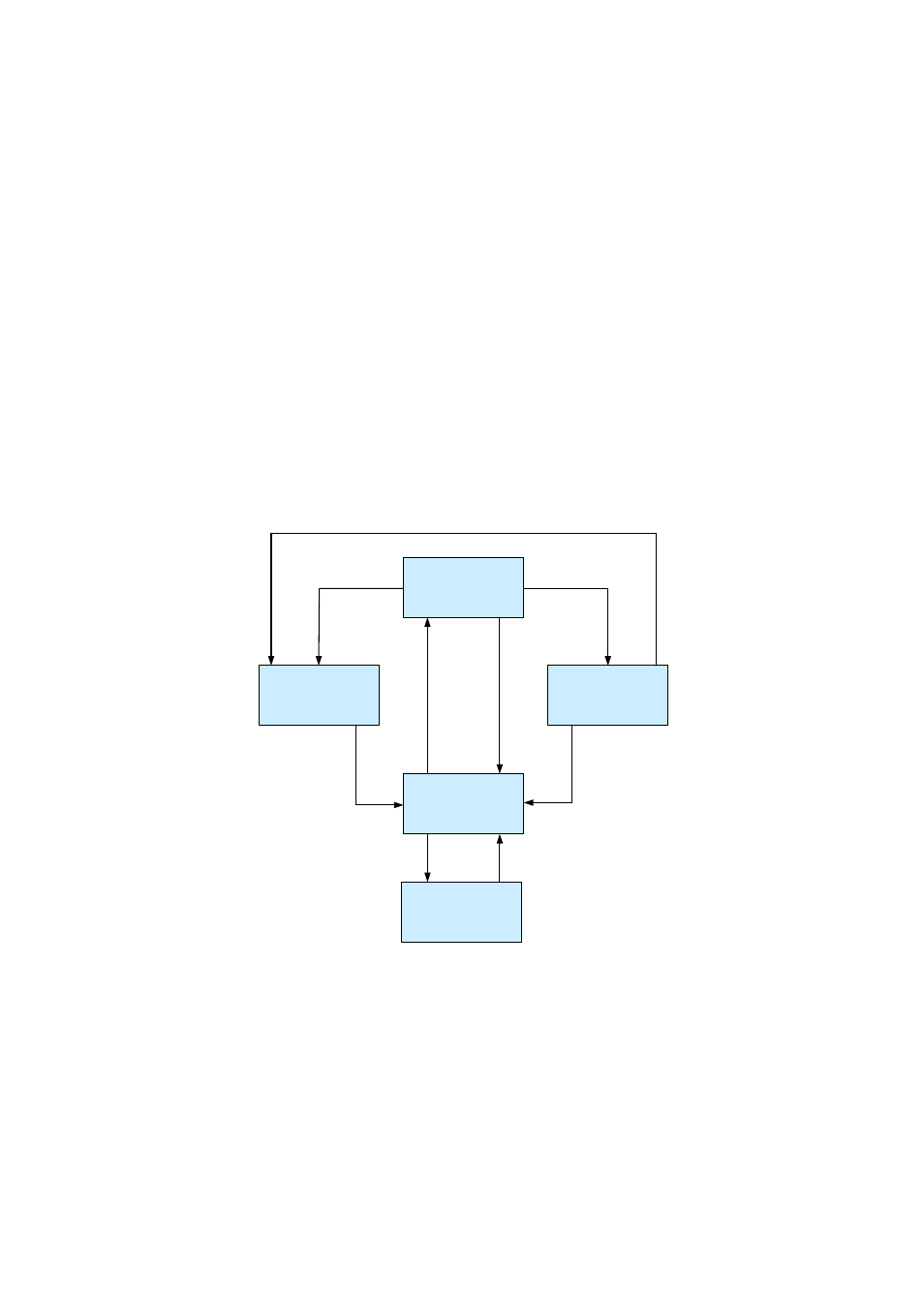

gleichsladung (Equalizing Charge). Die folgende Abbildung zeigt das Ablaufdia-
gramm der Ladeverfahren.
Am häufigsten wählt der Sunny Island 3324/4248 dabei die Schnellladung aus, um
in einer kurzen Zeit die Batterie wieder auf ein vernünftiges Niveau aufzuladen. Die-
ses Verfahren ist darauf optimiert, die Laufzeiten eines Generator möglichst kurz zu
halten.
Boost Charge
V = VchargeBoost
Full Charge
V = VchargeFull
Equaliziation
V = VchargeEqual
Floating Charge
V = VchargeFloat
Silent Mode
Bms Silent Request = on
TcycleEqual Tage oder 30
Ladungsdurchsätze
TcycleFull Tage oder
8 Ladungsdurchsätze
V > VchargeFull
für TabsorbFull
V > VchargeEqual
für TabsorbEqual
V > VchargeBoost für TabsorbBoost
30% Entladung oder
auto gen star
t
TcycleEqual Tage oder
16 Ladungsdurchsätze
