5 Elektrischer Anschluss
SMA Solar Technology AG
14
WBP-Box-IDE103320
Installationsanleitung
5.1.2 Unteransicht

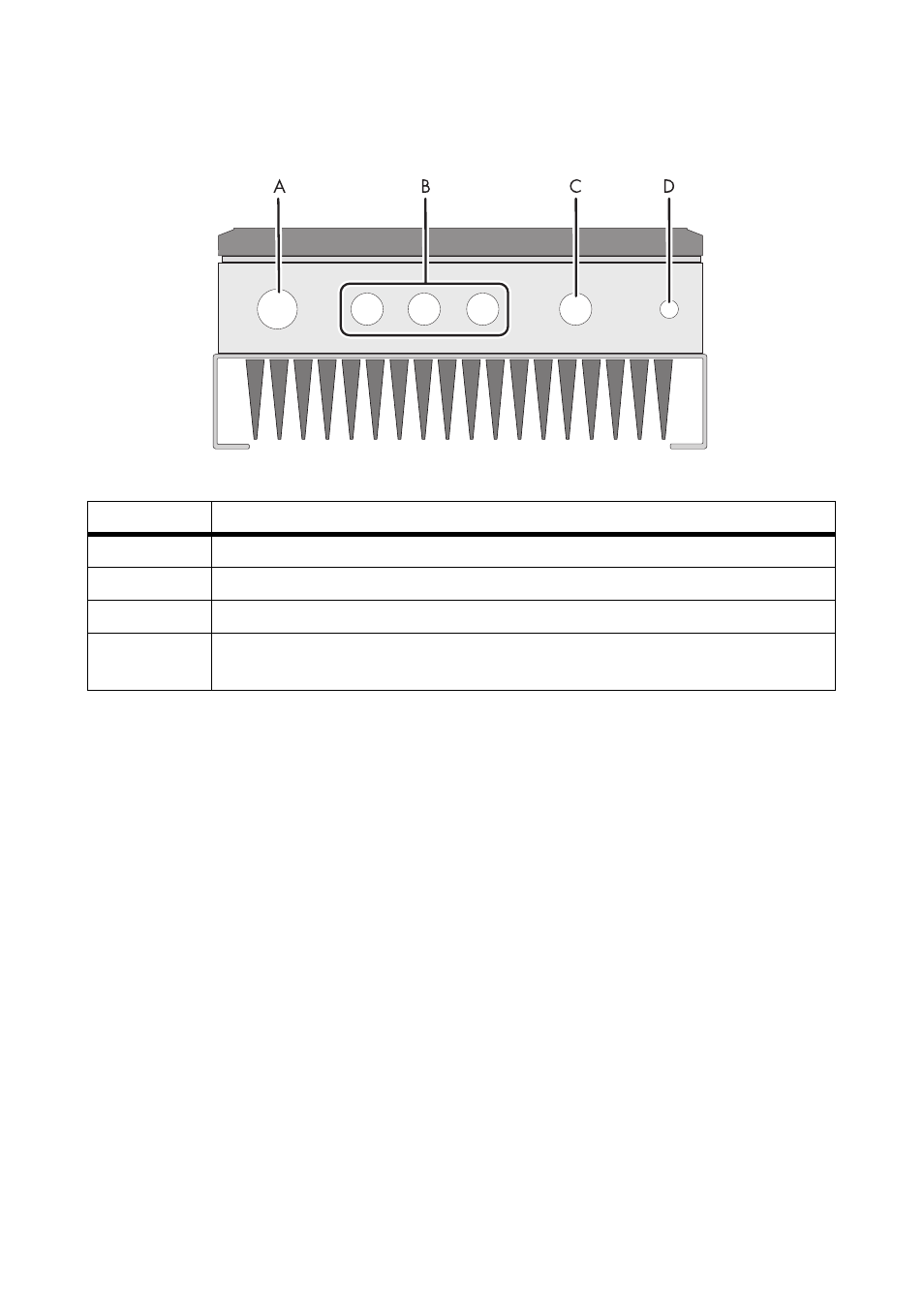

Abbildung 6: Gehäuseöffnungen für Anschlüsse
5.2 Windy Boy Protection Box erden
1. Kleinwindenergieanlage stoppen und gegen Wiederanlaufen sichern.
2. Den Windenergie-Wechselrichter spannungsfrei schalten (siehe Anleitung des Windenergie-
Wechselrichters).
3. Spannungsfreiheit feststellen.
4. Schrauben des Gehäusedeckels lösen und Gehäusedeckel vorsichtig abnehmen. Dabei PE des
Gehäusedeckels von Windy Boy Protection Box trennen.
5. Kabelverschraubung M12 an Gehäuseöffnung für Erdung anbringen.
6. Überwurfmutter der Kabelverschraubung abdrehen und über PE der Windy Boy Protection Box
führen.
7. PE durch Kabelverschraubung führen und an Anschlussklemme PE anschließen.
8. Überwurfmutter fest auf Kabelverschraubung drehen.
Position
Bezeichnung
A
Gehäuseöffnung für Kleinwindenergieanlage
B
Gehäuseöffnungen für Windenergie-Wechselrichter
C
Gehäuseöffnung für Lastwiderstand
D
Gehäuseöffnung für Erdung der Windy Boy Protection Box, des Lastwiderstands
und dessen Kabelschirm
