>> Anschlüsse
Lautsprecher an das TV-Gerät anschließen
Sie können bis zu zehn drahtgebundene
Lautsprecher und Subwoofer mithilfe von
Power Link-Kabeln an das TV-Gerät anschließen.
Darüber hinaus können Sie bis zu acht
Lautsprecher (inkl. Subwoofern) anschließen.
Weitere Informationen darüber, wie die
Verbindung zu drahtlosen Lautsprechern
hergestellt wird, finden Sie auf Seite 43 .
Trennen Sie alle Systeme vom Netz,
bevor Sie zusätzliche Geräte anschließen.
Je nach Art des Lautsprechers, den Sie an
das TV-Gerät anschließen, benötigen Sie
unterschiedliche Kabel und Adapter. Ihr
Bang & Olufsen Fachhändler hält Kabel
und Adapter für Sie bereit.
Lautsprecher anschließen
> Verbinden Sie ein Power Link-Kabel mit der
vorgesehenen Buchse an den Lautsprechern,
die Sie an das TV-Gerät anschließen möchten.* 1
> Schließen Sie die Kabel an freie Buchsen mit
der Bezeichnung PL 1-5 am TV-Gerät an.
> Schließen Sie ein Power Link-Kabel an die
dafür vorgesehenen Buchsen an einem
Subwoofer an.
> Schließen Sie das Kabel an eine freie Buchse
mit der Bezeichnung PL 1-5 am TV-Gerät an.
> Schließen Sie das TV-Gerät und alle
verbundenen Lautsprecher wieder an
das Netz an.
1 *Denken Sie daran, an jedem Lautsprecher
den Positionsschalter (links/rechts) gemäß der
Position des Lautsprechers in der Konfiguration
einzustellen – und zwar aus Sicht der Hörposition.
Wenn Sie zwei Lautsprecher an dieselbe PL-
Buchse anschließen möchten und es nicht
möglich ist, die beiden Lautsprecher per Kabel
durchzuschleifen, wird ein zusätzlicher Splitter
benötigt. Näheres erfahren Sie von Ihrem
Bang & Olufsen Fachhändler.
PL 5 PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B EXT. IR
PL 3 PL 2 PL1 PUC 3 A+B
CTRL 3 CTRL 2 CTRL 1
1 2 3 4 5
S/P-DIF
IN STAND
AV
IN

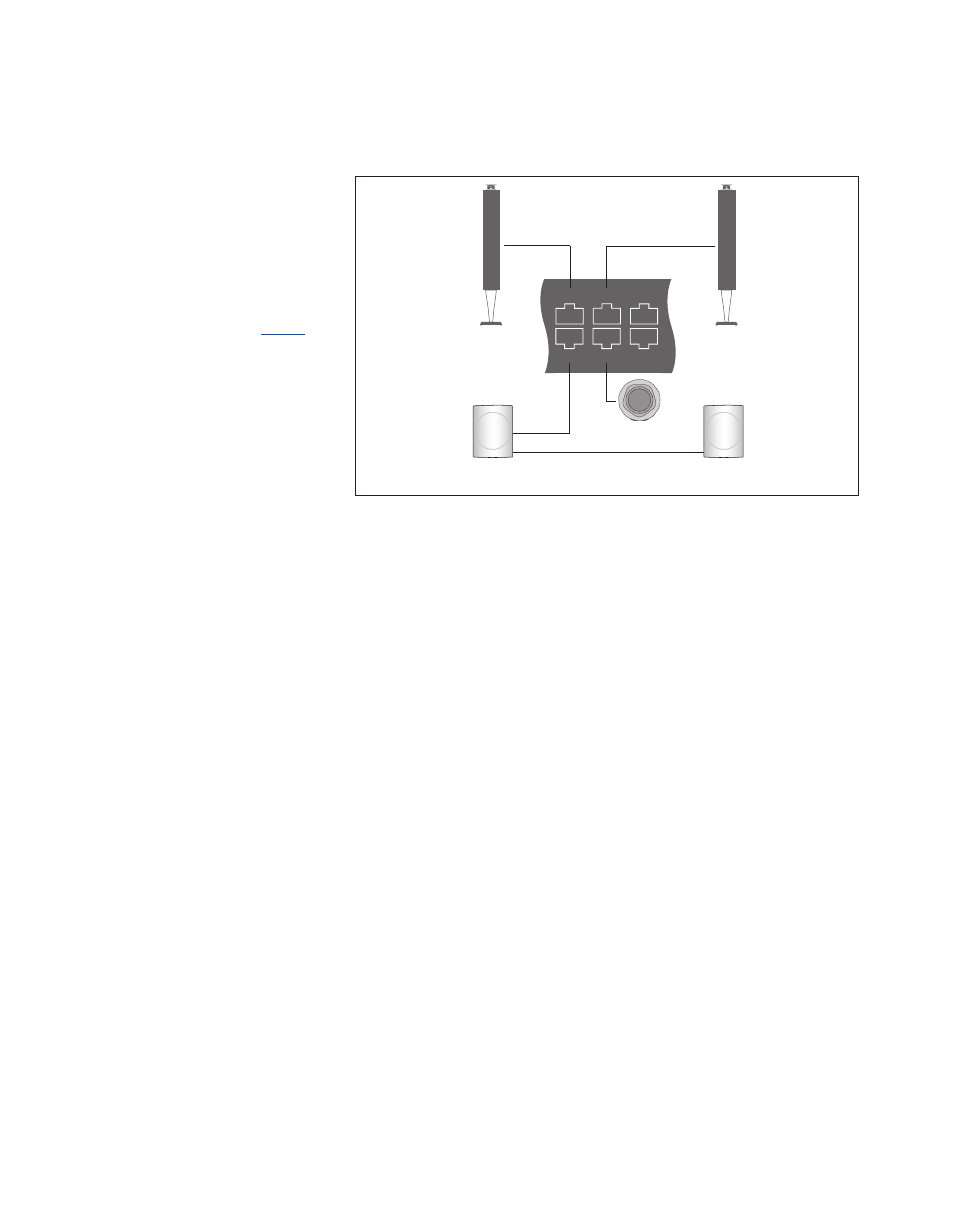

Beispiel für eine Lautsprecheraufstellung
