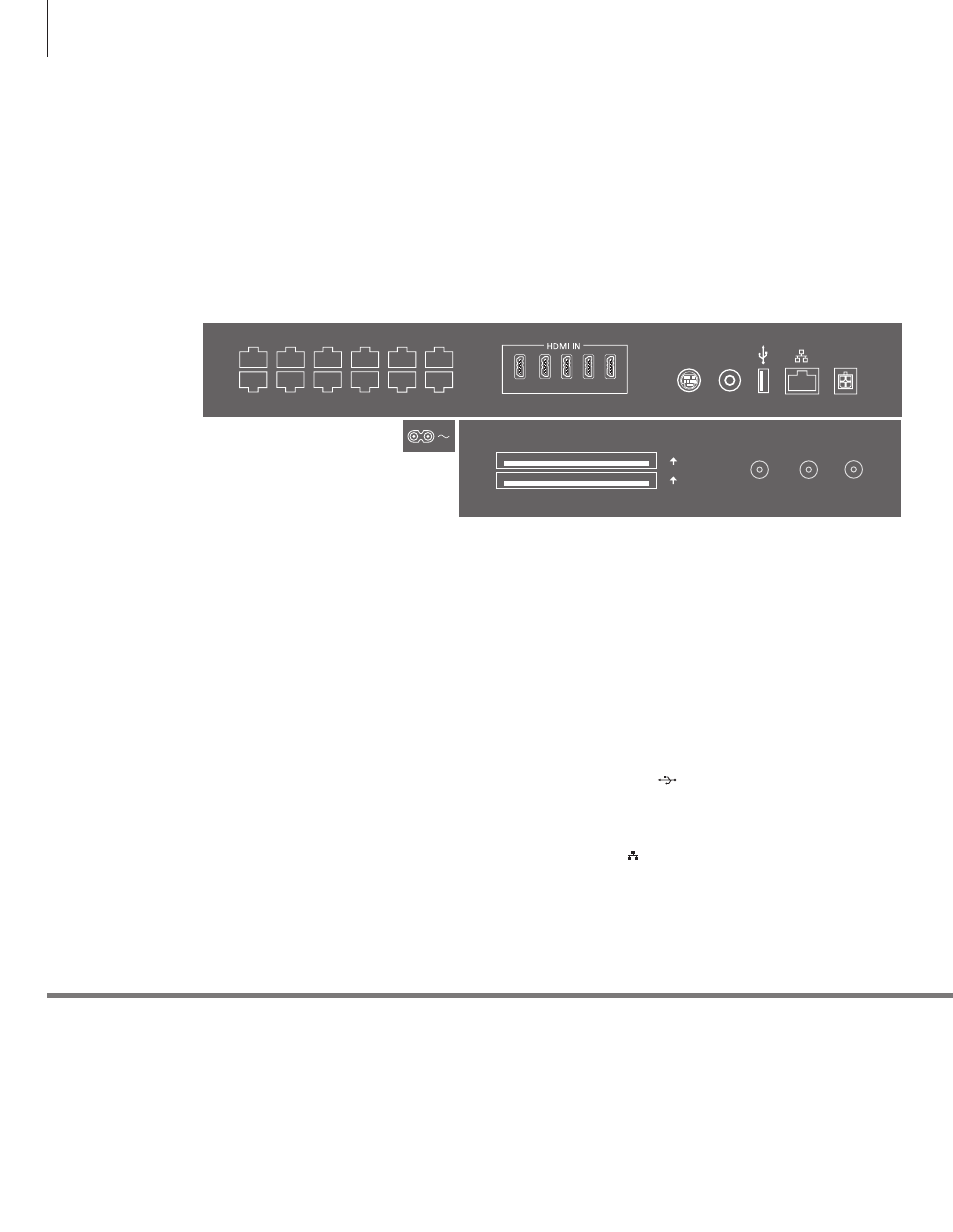

Anschlussfelder
Sämtliche Geräte, die Sie am Hauptanschlussfeld anschließen, müssen im Menü
QUELLENLISTEN-EINSTELLUNG registriert werden. Sämtliche Geräte, die Sie am
oberen Anschlussfeld anschließen, können im Menü QUELLENLISTEN-EINSTELLUNG
registriert werden.
Information
Stecken Sie das Netzkabel in die ~-Buchse am seitlichen Anschlussfeld Ihres
TV-Geräts und in eine Wandsteckdose ein. Das TV-Gerät befindet sich nun im
Standby-Modus und ist bereit für die Inbetriebnahme.
Das mitgelieferte Netzkabel mit Stecker wurde speziell für dieses Produkt
entwickelt. Tauschen Sie den Stecker nicht aus. Wenn das Netzkabel beschädigt
wird, müssen Sie bei Ihrem Bang & Olufsen Fachhändler ein neues anfordern.
~ – Netzanschluss
Verbindung zum Stromnetz.
PL 1-5 (Power Link)
Für den Anschluss externer Lautsprecher in einer
Surround-Sound-Konfiguration. Weitere
Informationen finden Sie in der Online-Anleitung.
MONITOR CONTROL
Für zukünftige Zwecke
PUC 1–3 A+B
Für IR-Steuersignale an ein externes Gerät, das an
einer HDMI IN- oder einer AV-Buchse angeschlossen ist
Gestattet es Ihnen, die Geräte anderer Hersteller mit
Ihrer Bang & Olufsen Fernbedienung zu steuern.
CTRL (1–2)
Für zukünftige Zwecke
EXT. IR
Für zukünftige Zwecke
HDMI IN (1–5)
HDMI (High Definition Multimedia Interface)
ermöglicht es Ihnen, verschiedene Videoquellen,
wie Set-Top-Boxen, Spielkonsolen, Multimedia-
Player, Blu-ray-Player oder einen PC anzuschließen.
AV IN
Für den Anschluss externer Videogeräte.
S/P-DIF IN
Digitale Audioeingangsbuchse – bspw. für einen
PC.
USB ( )
Zum Anschließen eines USB-Geräts, damit Sie Ihre
digitalen Fotos, Videos oder Musikdateien
durchgehen können.
Ethernet* 1
Buchse für die Internetverbindung. Für Software-
Aktualisierungen, für den Zugriff auf die
WebMedia-Funktion und zum Herunterladen von
PUC-Tabellen.
1 *Um den Kontakt mit Starkstrom zu vermeiden,
stellen Sie sicher, dass die Kabelverbindung
zwischen dem Gerät und dem Router nicht das
Gebäude verlässt.
Netzkabel und
-stecker
PL 5 PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B EXT. IR
PL 3 PL 2 PL1 PUC 3 A+B
CTRL 3 CTRL 2 CTRL 1
1 2 3 4 5
S/P-DIF
IN STAND
AV
IN
CHIPSIDE
CHIPSIDE
AERIAL SATELLITE COMMON INTERFACE
2 1
