G-16

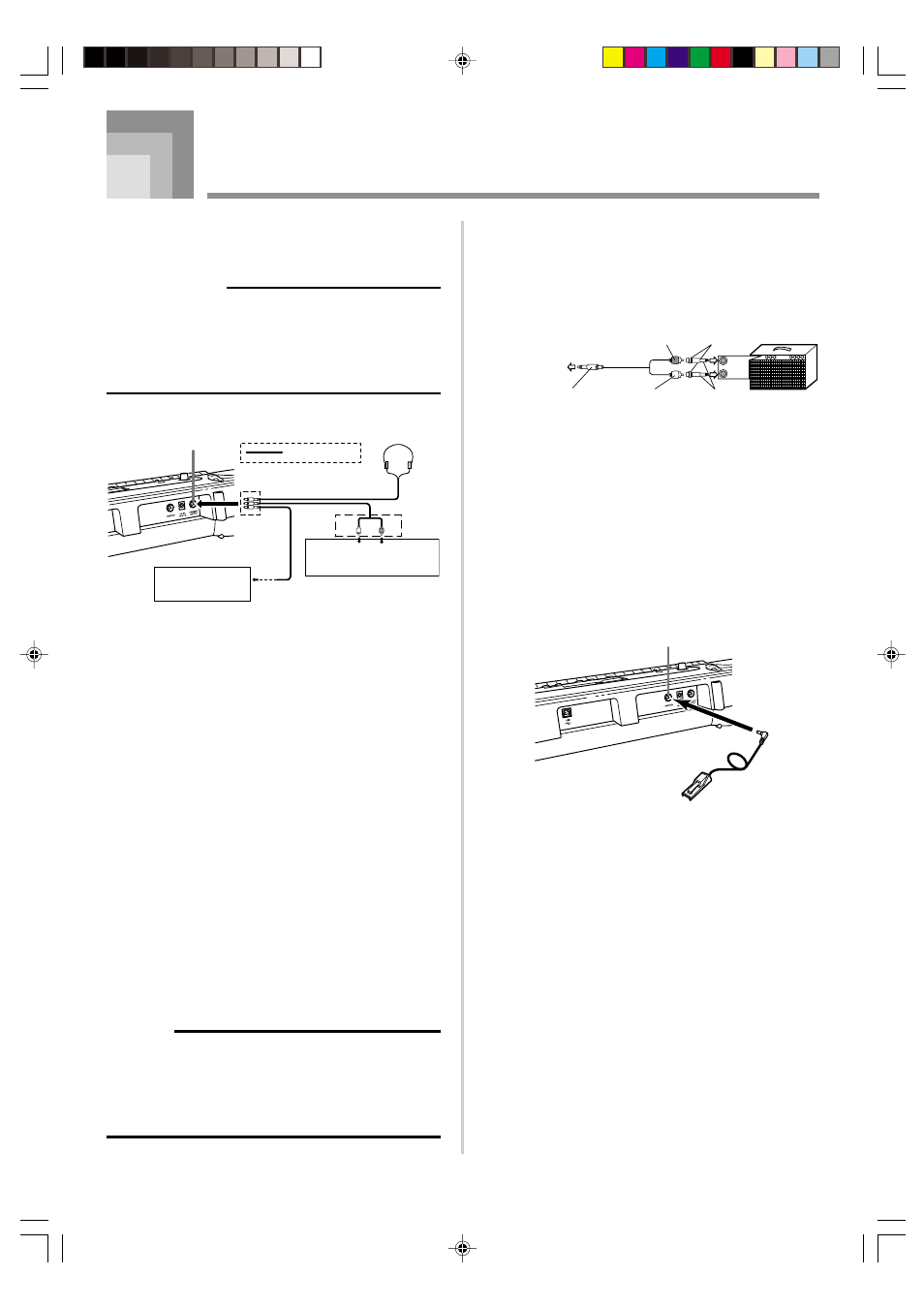

Anschlüsse
Kopfhörer-/Ausgangsbuchse
(PHONES/OUTPUT)
VORBEREITUNG
• Bevor Kopfhörer oder andere externe Geräte
angeschlossen werden, unbedingt zuerst die
Lautstärkeeinstellung des Keyboards und des
anzuschließenden Gerätes vermindern. Die gewünschte
Lautstärke kann nach Beendigung der Anschlüsse
wieder eingestellt werden.
[Rückseite]
Weiß Rot
Cinch-
Stecker
Stereo-Klinkenstecker
Audio-Anschluss
PHONES/OUTPUT-Buchse
Keyboard-Verstärker,
Gitarren-Verstärker
usw.
1
LINKS RECHTS
AUX IN oder ähnliche
Buchse des Audio-Verstärkers
2
3
Anschließen der Kopfhörer (Abb. 1)
Durch das Anschließen der Kopfhörer wird der Ausgang von
den eingebauten Lautsprechern des Keyboards ausgeschaltet,
sodass Sie auch zu späten Nachtstunden spielen können, ohne
jemanden zu stören.
Audio-Gerät (Abb. 2)
Das Keyboard an ein Audio-Gerät anschließen, wobei ein im
Fachhandel erhältliches Verbindungskabel zu verwenden ist,
das an einem Ende einen Stereo-Klinkenstecker und am
anderen Ende zwei Cinch-Stecker aufweist. Bei dem an das
Keyboard angeschlossenen Stecker muss es sich um einen
Stereo-Stecker handeln, da sonst nur ein Stereo-Kanal
ausgegeben wird. In dieser Konfiguration ist der
Eingangswahlschalter des Audio-Gerätes normalerweise auf
die Eingangsbuchse (mit AUX IN oder dgl. markiert)
einzustellen, an die das Kabel von dem Keyboard
angeschlossen ist. Für weitere Einzelheiten siehe die mit dem
Audio-Gerät mitgelieferte Bedienungsanleitung.
Verstärker für Musikinstrumente (Abb. 3)
Ein im Fachhandel erhältliches Verbindungskabel
verwenden, um das Keyboard an den Verstärker für
Musikinstrumente anzuschließen.
HINWEIS
• Unbedingt ein Verbindungskabel verwenden, das einen
Stereo-Stecker an dem an das Keyboard
angeschlossenen Ende und einen Stecker für zwei
Kanäle (links und rechts) an der Seite des Verstärkers
aufweist. Der falsche Steckertyp an einem Ende führt
dazu, dass einer der Stereo-Kanäle verloren wird.
Nach dem Anschluss an einen Verstärker für
Musikinstrumente ist die Lautstärke des Keyboards auf einen
relativ niedrigen Pegel einzustellen, worauf die gewünschte
Lautstärke mit den Reglern des Verstärkers einzustellen ist.
Anschlussbeispiel
INPUT 1
INPUT 2
Cinch-
Buchse Cinch-Stecker
(rot)
Cinch-Stecker
(weiß)
Klinkenstecker Stereo-Klinkenstecker
Keyboard oder
Verstärker für
Musikinstrumente
PHONES/
OUTPUT-Buchse
USB-Port
Sie können das Keyboard auch an einen Computer
anschließen. Für Einzelheiten siehe „Anschluss an einen
Computer“ auf Seite G-34.
SUSTAIN-Buchse
Sie können ein optionales Sustain-Pedal (SP-3 oder SP-20) an
die SUSTAIN-Buchse anschließen, um die nachfolgend
beschriebenen Funktionen verwenden zu können.
SP-20
SUSTAIN-Buchse
• Bei Piano-Klangfarben werden die Noten angehalten, wenn
das Pedal niedergetreten wird, gleich wie mit dem
Dämpfungspedal eines Pianos.
• Bei Orgel-Klangfarben werden die Noten durch das
Niederdrücken des Pedals weiterhin gespielt, bis Sie das
Pedal freigeben.
Mikrofonbuchse
Sie können ein im Fachhandel erhältliches Mikrofon an die
Mikrofonbuchse anschließen und zu den auf dem Keyboard
gespielten Noten mitsingen. Für Einzelheiten siehe
„Verwendung eines Mikrofons für die Gesangsbegleitung“
auf Seite G-26.
Zubehör und Sonderzubehör
Nur das für dieses Keyboard vorgeschriebene Zubehör und
Sonderzubehör verwenden. Bei Verwendung von nicht
autorisierten Geräten kann es zu Feuer-, Stromschlag- und
Verletzungsgefahr kommen.
653A-G-018A
