40
IT
A
B
sporgersi troppo in avanti durante l’opera-
zione del segare.
• Si ha un migliore controllo se si sega con
il lato inferiore della spranga di guida e
non con il lato superiore della spranga di
guida.
• Osservare le istruzioni circa l’affilamento e
la manutenzione della motosega.
Descrizione generale
Le immagini relative all’uso e
alla manutenzione si trovano
sulla parte anteriore dell’aper-
tura ribaltabile.
1. Catena trinciante
2. Spranga di guida (spada)
3. Battuta
4. Vite di fissaggio punta della lama
5. Anello tendicatena
6. Copertura del rocchetto per catena
7. Controsupporto
8. Stella rotante (non visibile)
9. Impugnatura regolabile
10. Pulsante ON/OFF
11. Blocco di accensione (non visibile)
12. Tracolla
13. Occhiello per tracolla
14. Impugnatura circolare
15. Chiusura rapida per manico
telescopico

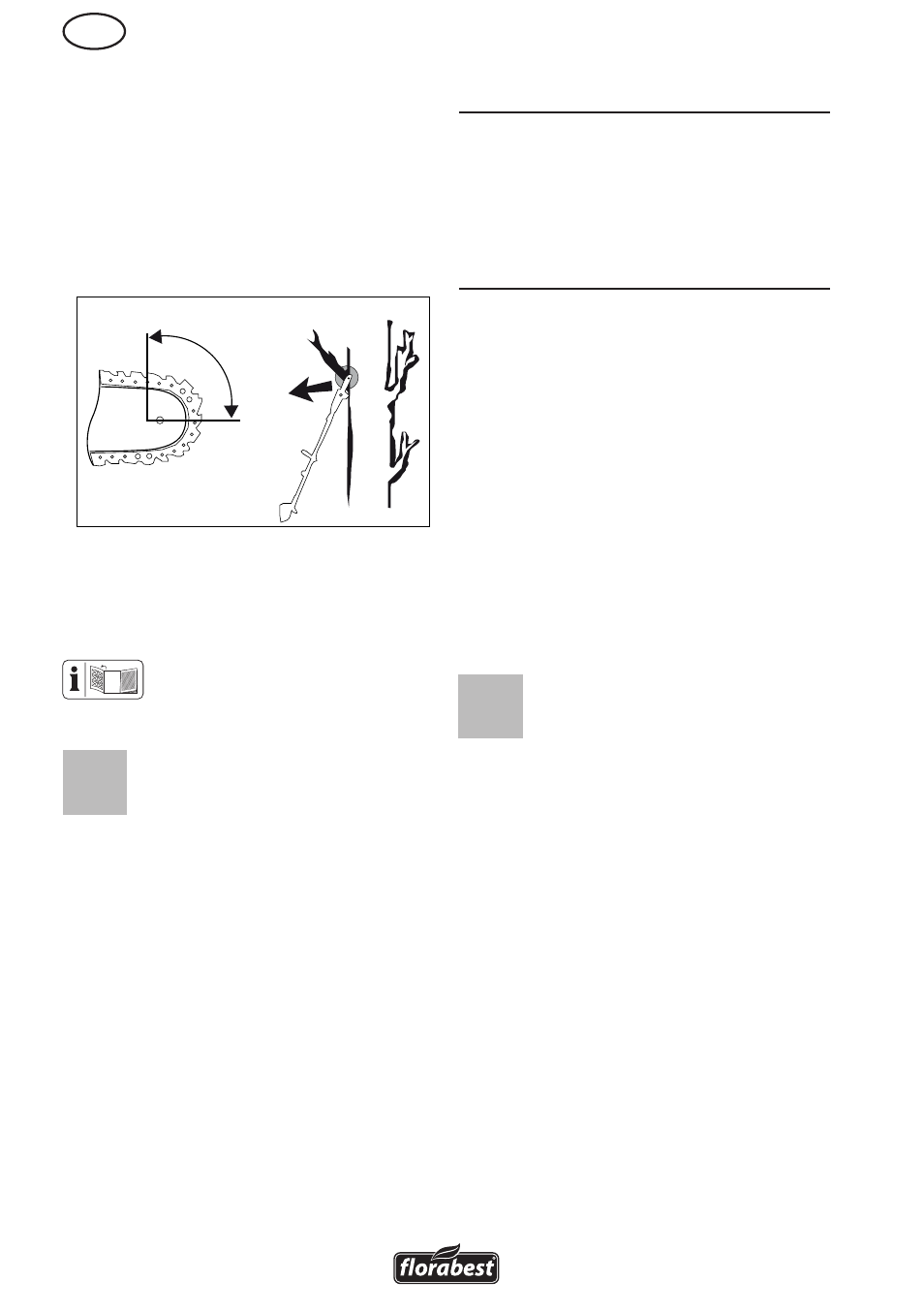

(b) (a)
Bild 1
Montaggio
Durante il lavoro con la sega a catena
indossare sempre guanti di prote-
zione e utilizzare solo componenti
originali. Prima di lavorare sulla
sega a catena rimuovere la spina
dalla presa di rete. Pericolo di
ferite.
Prima della messa in funzione del dera-
mificatore
Eseguire le seguenti operazioni:
- Montaggio impugnatura circolare
- Fissaggio tracolla
- Montaggio lama
- Montaggio della catena della sega
- Tensione della catena trinciante
- Riempimento olio per catena
Montaggio impugnatura circo-
lare
1. Inserire l’impugnatura circolare 14 sul
manico telescopico nella posizione
desiderata.
2. Inserire il controsupporto 7 sul mani-
co telescopico.
3. Avvitare insieme l’impugnatura circo-
lare 14 e il controsupporto 7.
4. Allentando leggermente le due viti è
possibile modificare in ogni momento
l’altezza o adattare l’angolo di tenuta
dell’impugnatura circolare 14 spos-
tando o ruotando la stessa e infine
stringendo le viti.
