IT
Fissaggio tracolla
Fissare il moschettone della tracolla 12
all’occhiello 13 sul manico telescopico
dell’apparecchio
Montaggio lama
1. Allentare la vite di fissaggio della lama
4 e rimuovere la copertura del roc-
chetto per catena 6.
2. Inserire la lama 2 con la fresatura
lunga centrale sopra la guida centrale
della lama 16.
Montaggio della catena della
sega
1. Posizionare la catena della sega 1 in
modo tale che i bordi di taglio inclinati
degli anelli della catena siano orienta-
ti in senso orario.
Confrontare con la figura dettagliata.
2. Inserire la catena della sega 1 nella
scanalatura della lama 2 e sul roc-
chetto della catena 18.
3. Reinserire la copertura del rocchetto
della catena 6 e avvitare il fissaggio
della lama 4.
La vite di fissaggio della lama 4 deve
essere avvitata delicatamente solo
con le mani.
Il foro 20 nella lama rappresenta la sede
del perno tendicatena 21.
La filettatura 19 rappresenta la sede del-
la vite di fissaggio della lama 4.
Prestare attenzione al posiziona-
mento del perno tendicatena 21
nel foro 20 sulla lama. Il perno
deve entrare completamente nel
foro.

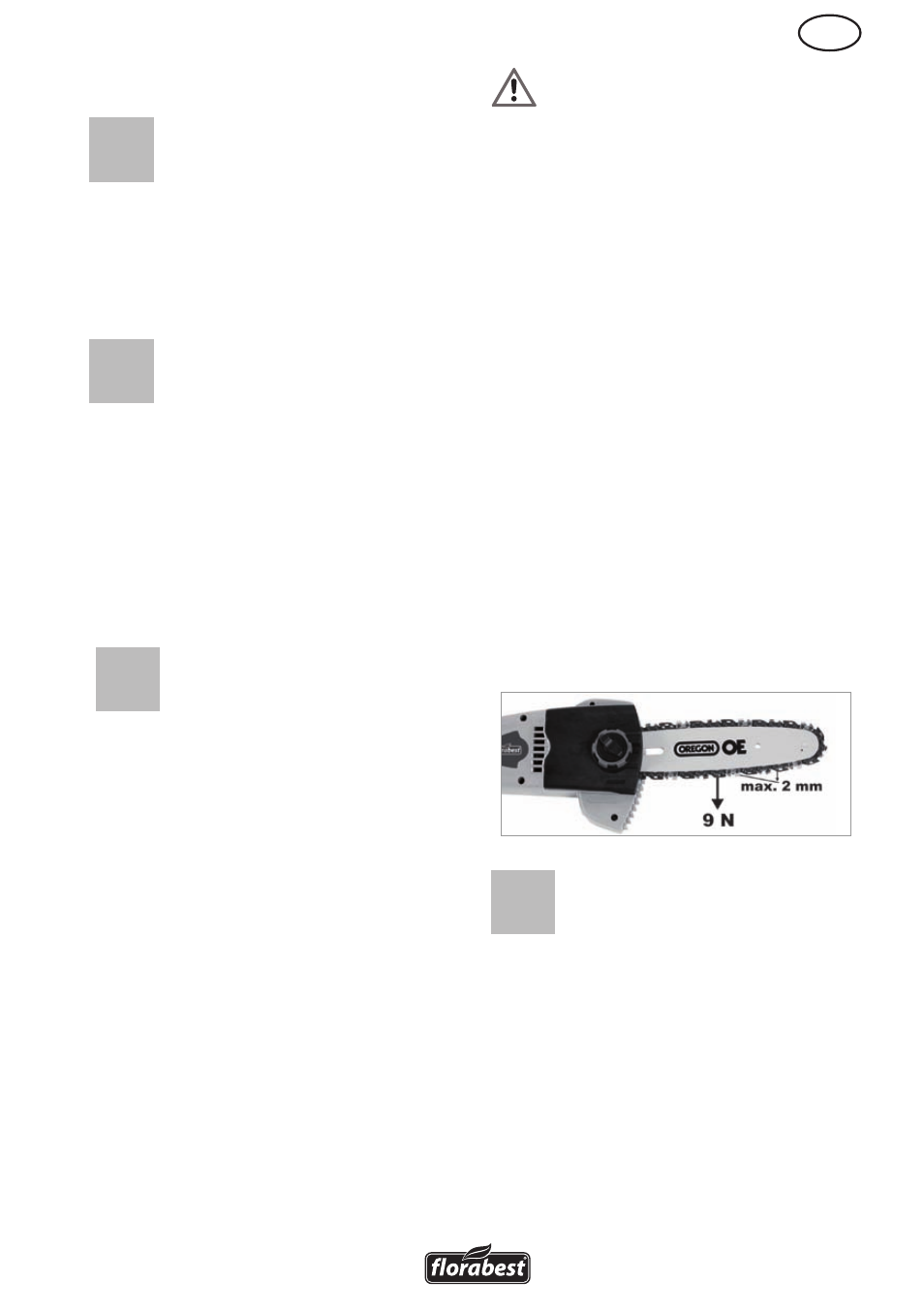

Tensione della catena trinciante
La tensione della catena della sega 1
è importante ai fini della sicurezza e il
funzionamento del deramificatore. Una
catena della sega tesa correttamente au-
menta la durata di vita dell’apparecchio.
• La catena della sega 1 è tesa nel
modo corretto se si lascia tirare con
la mano (indossare guanti protettivi)
intorno alla lama 2 senza che penda.
• Controllare la tensione della catena
ad intervalli regolari e riregolarla il più
spesso possibile di modo che la cate-
na aderisca bene alla spranga, ma che
sia sempre abbastanza allentata per
poterla tirare con le mani.
1. Girare la vite di fissaggio della lama 4
in senso antiorario per allentare leg-
germente la lama 2.
2. Regolare la tensione della catena
della sega 1 mediante il tendicatena
5.
Girare questo dispositivo di serraggio
rapido in senso orario per aumentare
la tensione.
Girando in senso antiorario è possibile
ridurre la tensione della catena della
sega 1.
