20
Montage
FGW 84 A1
NL
BE

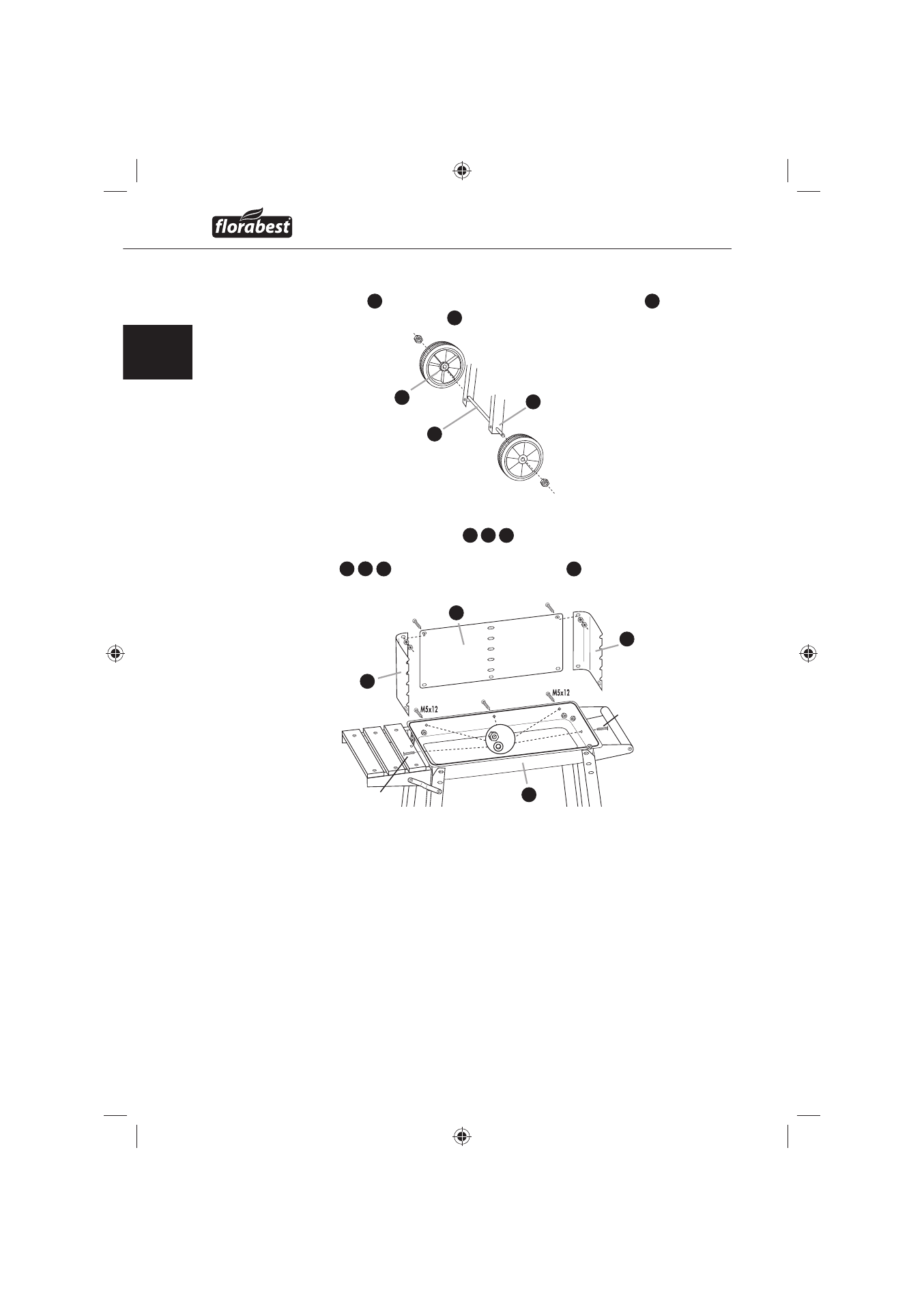

Stap 5
Voer de as ♦ 13 door de onderste boorgaten van de wielsteunen 14 en
borg de opgezette wielen 12 met de zelfborgende moeren M8.
Stap 6
Bevestig de windschermdelen ♦ 2 3 4 met 2 M5x10 schroeven, sluitringen
Ø5.4 en moeren M5 (alleen boven). Daarna schroeft u de windscherm-
delen
2 3 4 van binnen aan de kolenschotel 6 door middel van
sluitringen Ø5.4, 2 M5x12 schroeven 3 M5x10 schroeven en moeren M5.
5x
M5x10
M5x10
M5x10
M5x10
M5x10
12
13
14
2
3
4
6
