Montage
FGW 84 A1
FR
BE

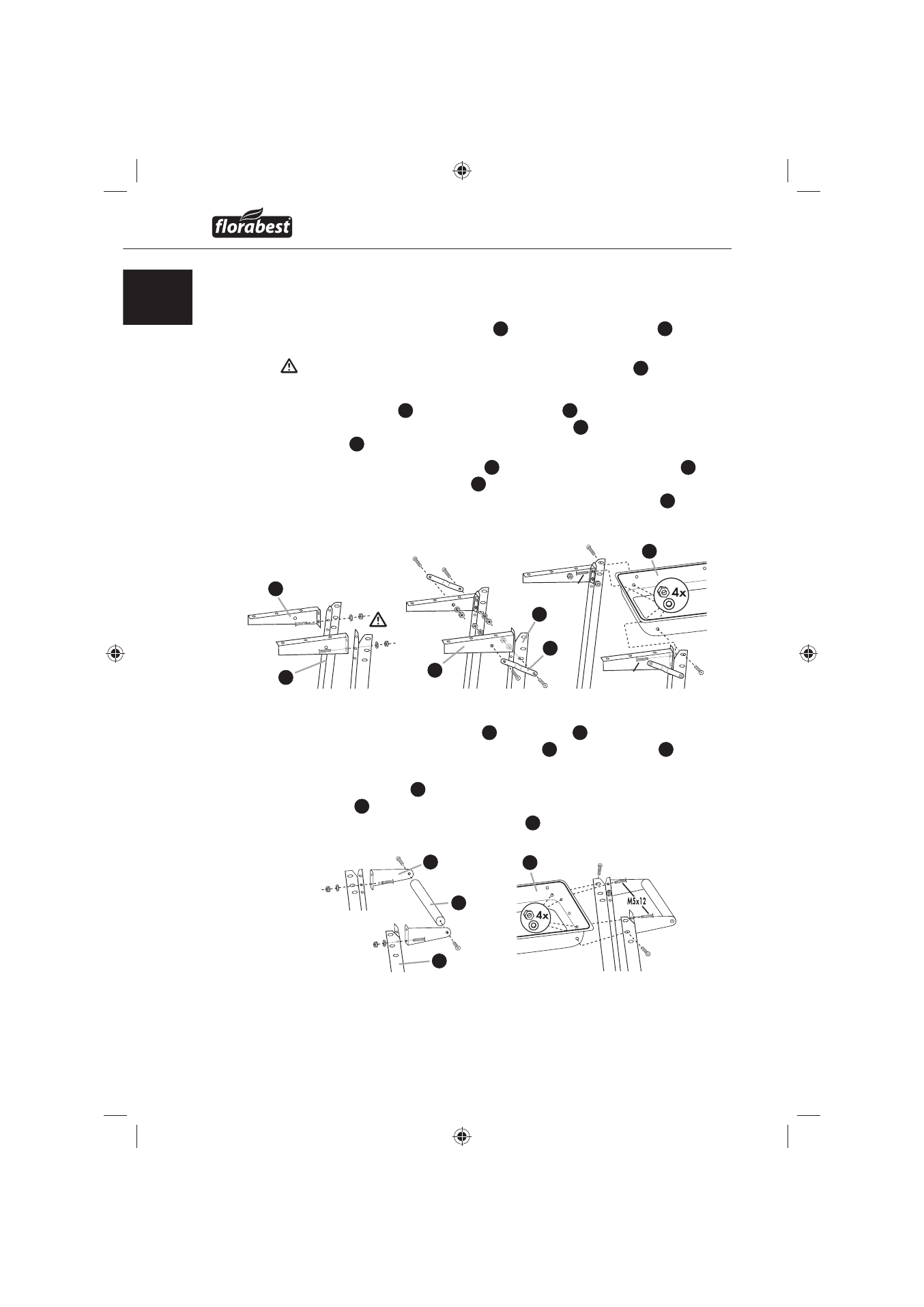

Etapes de montage
Etape 1
Assemblez les supports de tablette ♦ 15 avec les jambes à roulettes 14 à
l'aide des rondelles Ø5.4, vis M5x10 et écrous M5.
Veuillez noter que seul le trou inférieur du support de tablette 15 est destiné
à être vissé.
Fixez les renforts ♦ 16 avec les jambes à roulettes 14 à l'aide des rondelles
Ø5.4, vis M5x10 et écrous M5. Fixez les renforts 16 avec les supports de
tablette 15 à l'aide des rondelles Ø5.4, vis M5x10 et écrous M5.
Assemblez les jambes à roulettes ♦ 14 avec supports de tablette montés 15
à gauche de la cuve à charbon 6 à l'aide des rondelles Ø5.4, 2 vis M5 x12,
2 vis M5x10 et écrous M5. Le trou supérieur des jambes à roulettes 14 est
utilisé à cette fi n.
M5x10
M5x10
M5x12
M5x12
Etape 2
Montez les supports de poignée ♦ 8 et les jambes 9 , conformément à la
description dans l'étape 1. Fixez la poignée 7 entre ses supports 8 et
vissez-les à l'aide des vis à bois Ø4x10.
Montez les jambes ♦ 9 avec la poignée montée à droite sur la cuve à
charbon 6 à l'aide des vis M5 x 12, rondelles Ø5.4, vis M5 x 10 et
écrous M5. Le trou supérieur des jambes 9 est utilisé à cette fi n.
M5x10
M5x10
15
15
14
14
16
6
8
7
9
6
