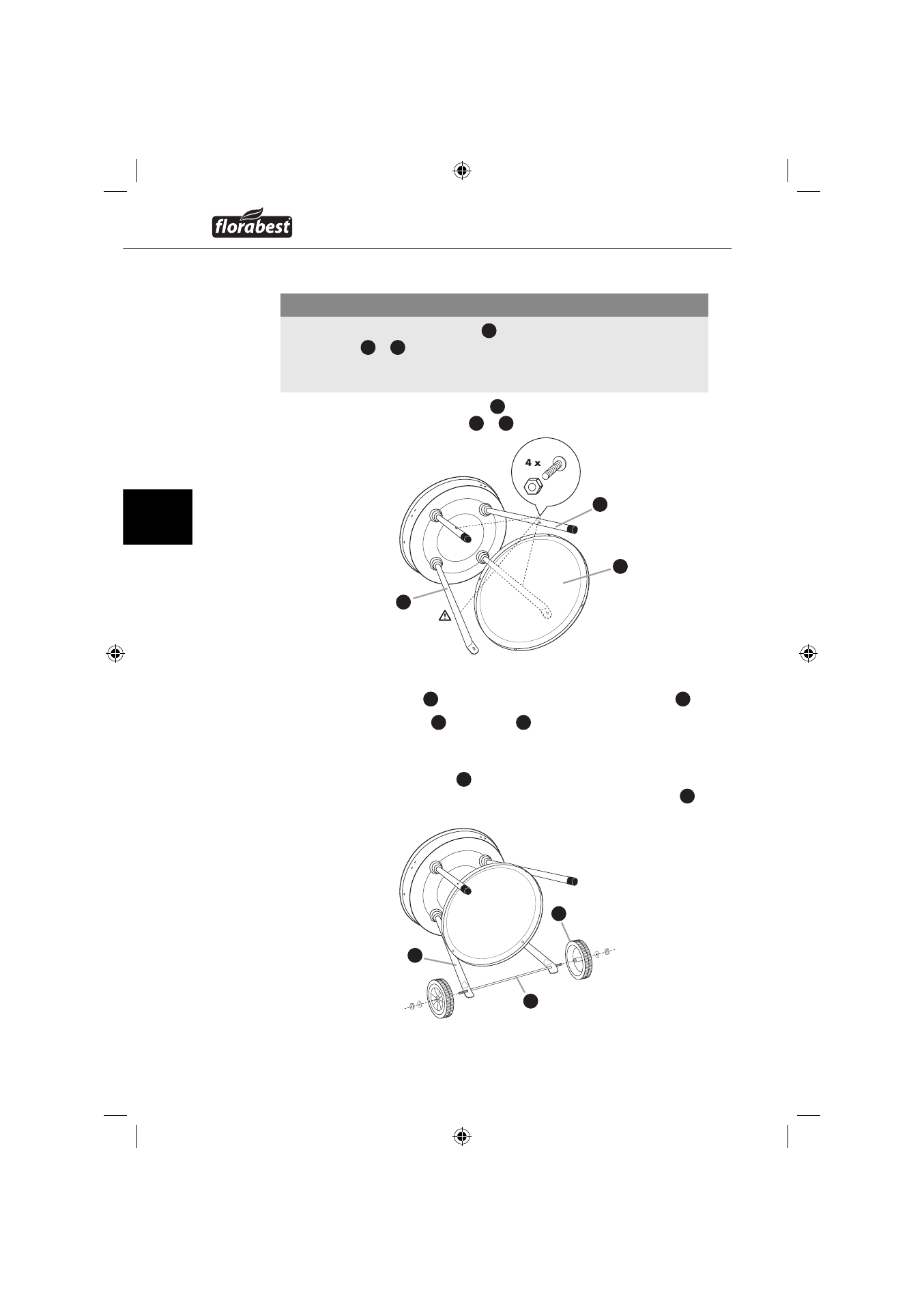

Συναρμολόγηση
FRG 45 A1
GR
CY
Βήμα 2
ΠΡΟΣΟΧΗ
Το άκρο της απόθεσης δαπέδου
►
6
πρέπει να δείχνει προς τα κάτω.
Τα πόδια (
5
+
9
) πρέπει να περιστρέφονται έτσι ώστε οι εγκοπές των
οπών να δείχνουν προς τα έξω, για να μπορούν να δεχτούν εκεί μέσα τις
κεφαλές βιδών.
Μοντάρετε την απόθεση δαπέδου
♦
6
με τη βοήθεια 4 βιδών M5 x 30 και
παξιμαδιών M5 στα 4 πόδια (
5
+
9
).
Βήμα 3
Οδηγήστε τον άξονα
♦
8
μέσα από τις κάτω οπές των κοντών ποδιών
9
.
Εισάγετε τους τροχούς
♦
7
στον άξονα
8
και ασφαλίστε έκαστο με μια
ροδέλα Ø 8 και με ένα αυτο-ασφαλιζόμενο παξιμάδι M8.
Σφίξτε τα παξιμάδια με ένα διπλό κλειδί SW 13 χιλ.. Εάν απαιτείται
♦
κρατήστε σφιχτά τον άξονα
8
με μια τσιμπίδα. Για την προστασία από
γδαρσίματα τοποθετείτε ένα πανί μεταξύ της τσιμπίδας και του άξονα
8
.
6
5
9
8
7
9
