Seite 12

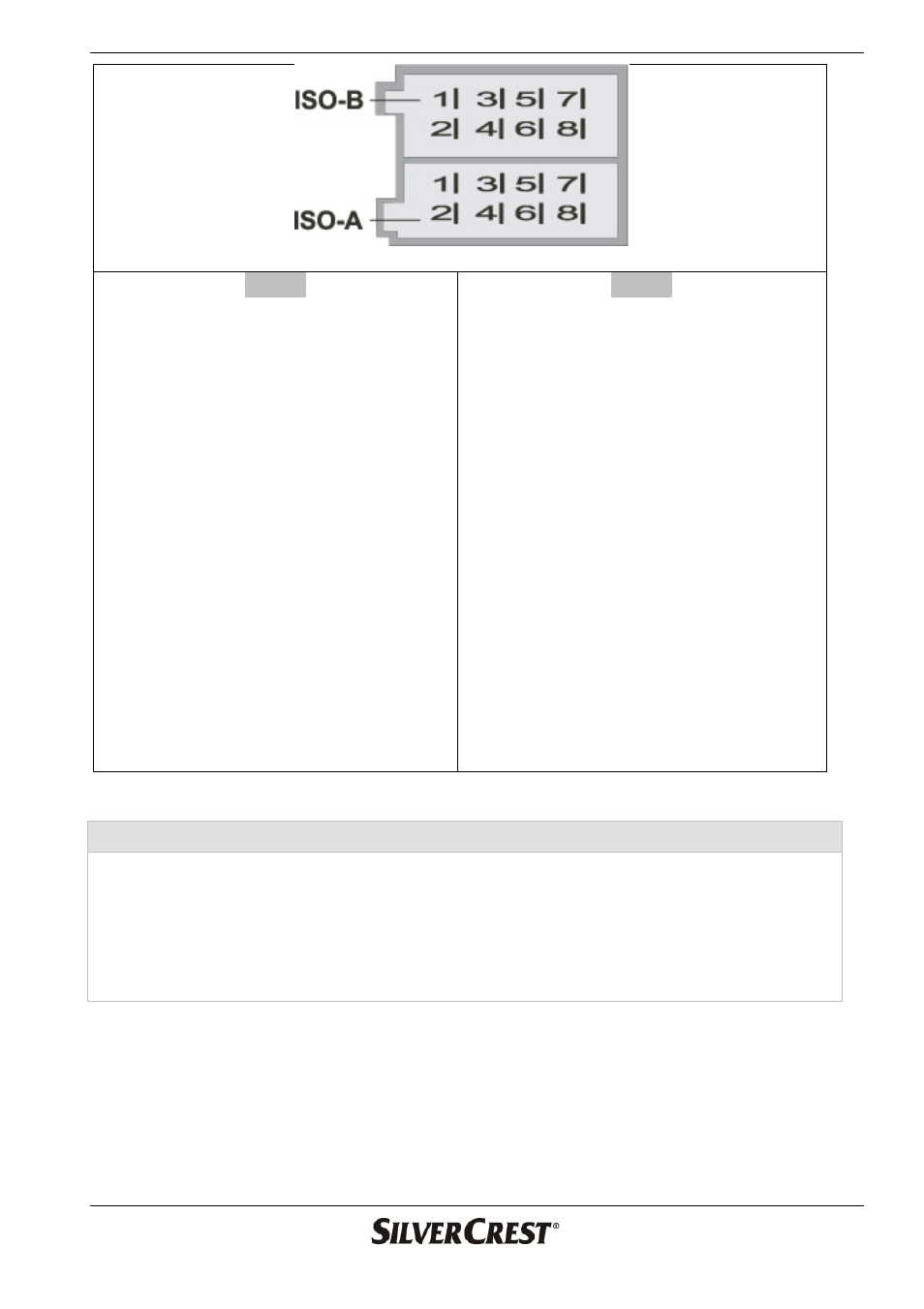

CRB-631 - Montage
12
ISO-A
A4
Gelb B+
Dauerplus (12 V), direkter
Batterieanschluss.
A5
Blau
Zum Steuereingang eines
externen Verstärkers oder zur
Automatikantenne (max. 100 mA /
12 V).
A6
Orange
Zur Dimmer-
Steuerklemme. (Bei einge-
schalteten Frontscheinwerfern wird
Display-Beleuchtung gedimmt)
A7
Rot ACC
. Anschluss des über den
Zündschlüssel/Zündschalter
gesteuerten Pluspols (12 V).
A8
GND (Masse) Anschluss einer
einwandfreien Masseverbindung
des Fahrzeugs
ISO-B
Frontlautsprecher
B3 Rechts
+ (grau)
B4 Rechts
– (grau/schwarz)
B5 Links
+
(weiß)
B6 Links
–
(weiß/schwarz)
Hecklautsprecher
B1 Rechts
+
(violett)
B2 Rechts
– (violett/schwarz)
B7 Links
+
(grün)
B8 Links
–
(grün/schwarz)
Hinweis zur Belegung des Anschlusses ISO-A:
Abgebildet ist hier die am häufigsten verwendete Anschlussbelegung. Einige
Automobilhersteller (wie z.B. VW, Audi, Opel, Vauxhall) vertauschen jedoch Pin
A7 und A4, was dazu führt, dass beim Ausschalten der Zündung die
voreingestellten Sender und sonstigen im Speicher befindlichen Einstellungen
verloren gehen. Führen Sie den Anschluss des ISO-Steckers daher entsprechend
den Angaben im Handbuch Ihres Fahrzeugs aus.
