Kapitel 1 Vorbereitung zum Betrieb 1-9

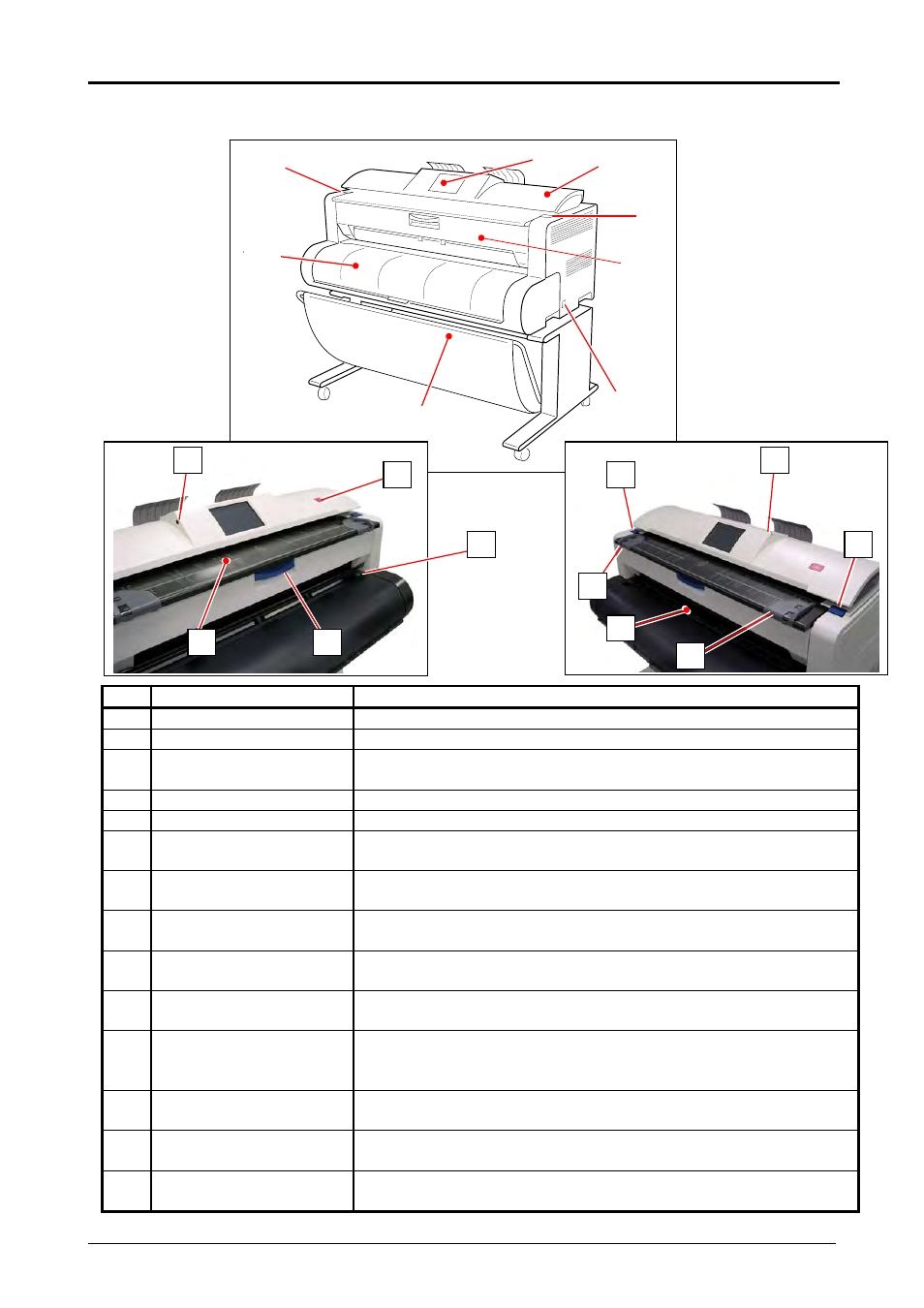

1. 5 Ansicht
1. 5. 1 Vorderseite
Nr. Bezeichnung Funktion
1 Netzschalter Ein-/Ausschalten des Geräts.
2 Originalführungen Führt die Originale gerade zur Scannereinheit.
3 Bedienfeld Komfortable Berührungsanzeige.
UNBEDINGT
nicht zu fest auf die LCD-Anzeige drücken.
4 Notstopp-Taste Sofortiger Stopp des Kopier- oder Scanvorgangs in Notfällen.
5 Scannereinheit Liest das Original für Scan- oder Kopiervorgänge.
6 Originalanlage Anlage für die Originale zum Einzug für Scan- und
Kopiervorgänge.
7 Entriegelungshebel für
Druckeinheit
Betätigen Sie die Hebel zum Öffnen der Druckeinheit.
8 Einzelblatteinzug Einzug von Einzelblättern über die Universalzufuhr. Hier offnen,
um den Knopf für den Anfangsbeschnitt zu erreichen.
9 Abdeckung für
Rollenzufuhr
Heben Sie die Abdeckung an, um die Rollenzufuhr zu öffnen.
Das Rollenpapier kann in die Rollenzufuhr eingelegt werden.
10 Auffangbehälter für
Drucke
Behälter für ausgeworfene Drucke.
11 Bedienstift Stift zur Bedienung der Berührungsanzeige.
UNBEDINGT
keine anderen Stifte zum Tippen auf der Anzeige
verwenden.
12 Abdeckung für
Druckausgabe
Kann geöffnet werden, um eventuellen Papierstau im
Heizungsbereich zu entfernen.
13 Knopf für den
Frontbeschnitt
Drücken Sie diesen Knopf, um die Vorderkante einer neuen
Papierrolle gerade abzuschneiden.
14 USB-Buchse Aufnahme für einen USB-Speicher.
5 Volt Gleichspannung maximal
3
5
7
12
1
9
7
10
11
7
7
2
2
8
4
12
14
6
13
