2-1

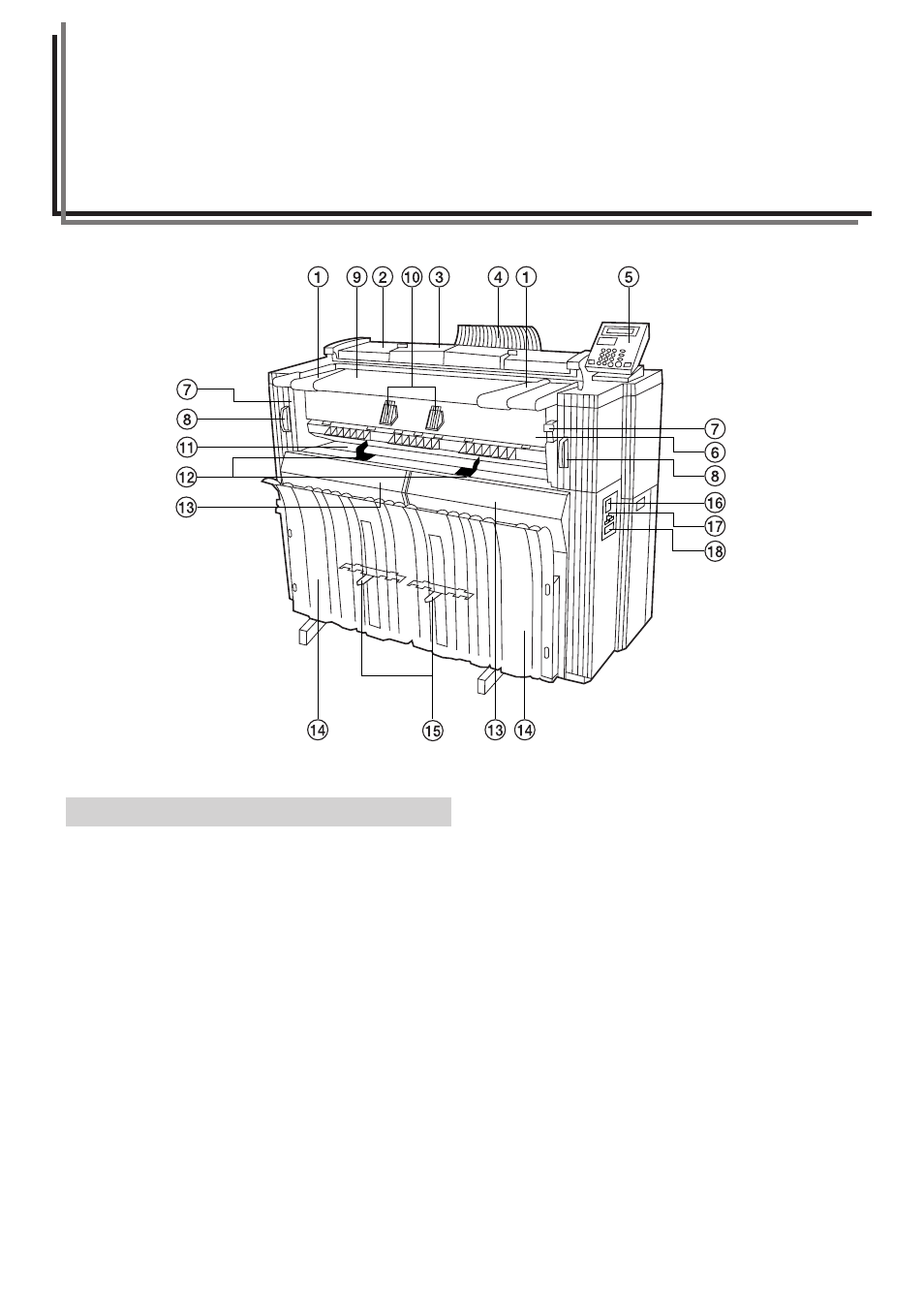

KAPITEL 2 BEZEICHNUNG DER TEILE
(1) Haupteinheit
1 Originalführung
2 Originalabdeckung
3 Original-Vorderkantenabdeckung
Öffnen, um ein Original genau einzulegen.
4 Original-Rücklaufführung
5 Bedienungstafel
6 Ausgabeabdeckung
Im Falle eines Papierstaus öffnen.
7 Ausgabe-Entriegelungshebel
Diesen Hebel im Falle eines Papierstaus betätigen.
8 Haupteinheit-Entriegelungshebel
Diesen Hebel im Falle eines Papierstaus betätigen.
9 Originaltisch
0 Originalhalter
Ein langes, gerolltes Original kann eingelegt werden.
! Einzugtisch
@ Einzugführung
# Frontabdeckung
Zum Einlegen einer Papierrolle oder im Falle eines Papierstaus
öffnen.
$ Kopienablage
Kopien werden hier ausgegeben.
% Kopienablagenanschlag
Auf das Papierformat der Kopien einstellen.
^ Hauptschalter
& Gesamtzähler
Zeigt die Papierausgabelänge an.
* Gesamtzähler-Einschubschlitz
Soll ein Gesamtzähler (Option) installiert werden, ist dieser hier
einzuschieben.
