DE DIETRICH DFS611JE Benutzerhandbuch
Seite 10
42
D022
1
2

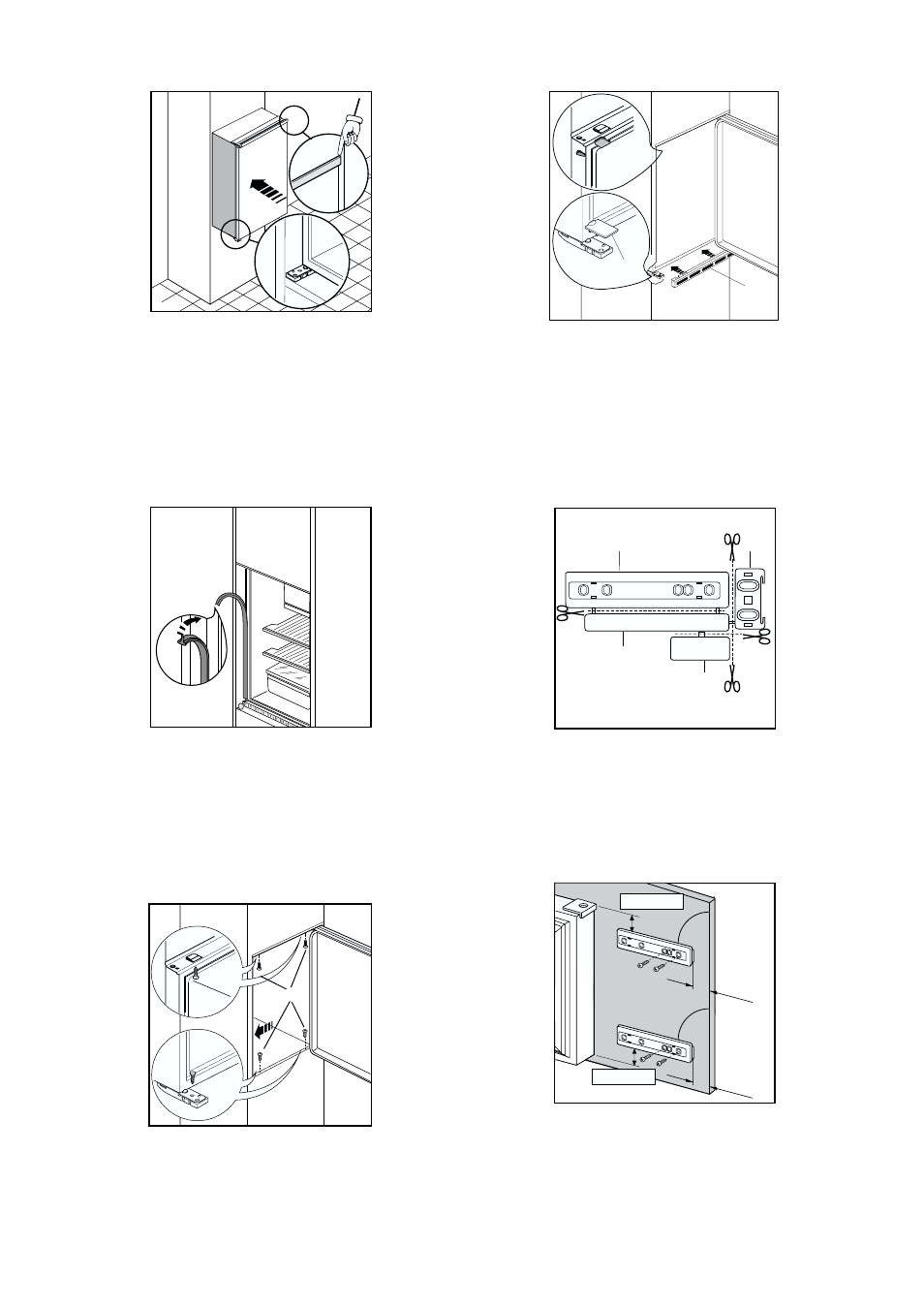

1. Gerät in die Nische einschieben, bis die
Anschlagleiste (1) oben am Möbel anliegt und die
vordere Kante des Scharniers mit der
Türöffnungsseite bündig an der
Nischenseitenwand ansteht (2).
D132
2. Fugenabdeckprofil am Gerät, wie in Abbildung
gezeigt ankleben.
I
3. Tür öffnen und Gerät gegenüber der Bandseite an
die Möbelseitenwand rücken. Gerät mit den 4
beiliegenden Schrauben (I) befestigen.
B
E
C
D
4. Belüftungsgitter (B) und Scharnierabdeckung (E)
aufstecken.
In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.
5. Die Teile Ha, Hb, Hc Hd abnehmen, wie in der
Abb. gezeigt wird.
PR266
Ha
Hb
Hc
Hd
6. Die Schiene (Ha) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.
21 mm
21 mm
ca. 50 mm
90
°
90
°
ca. 50 mm
