43

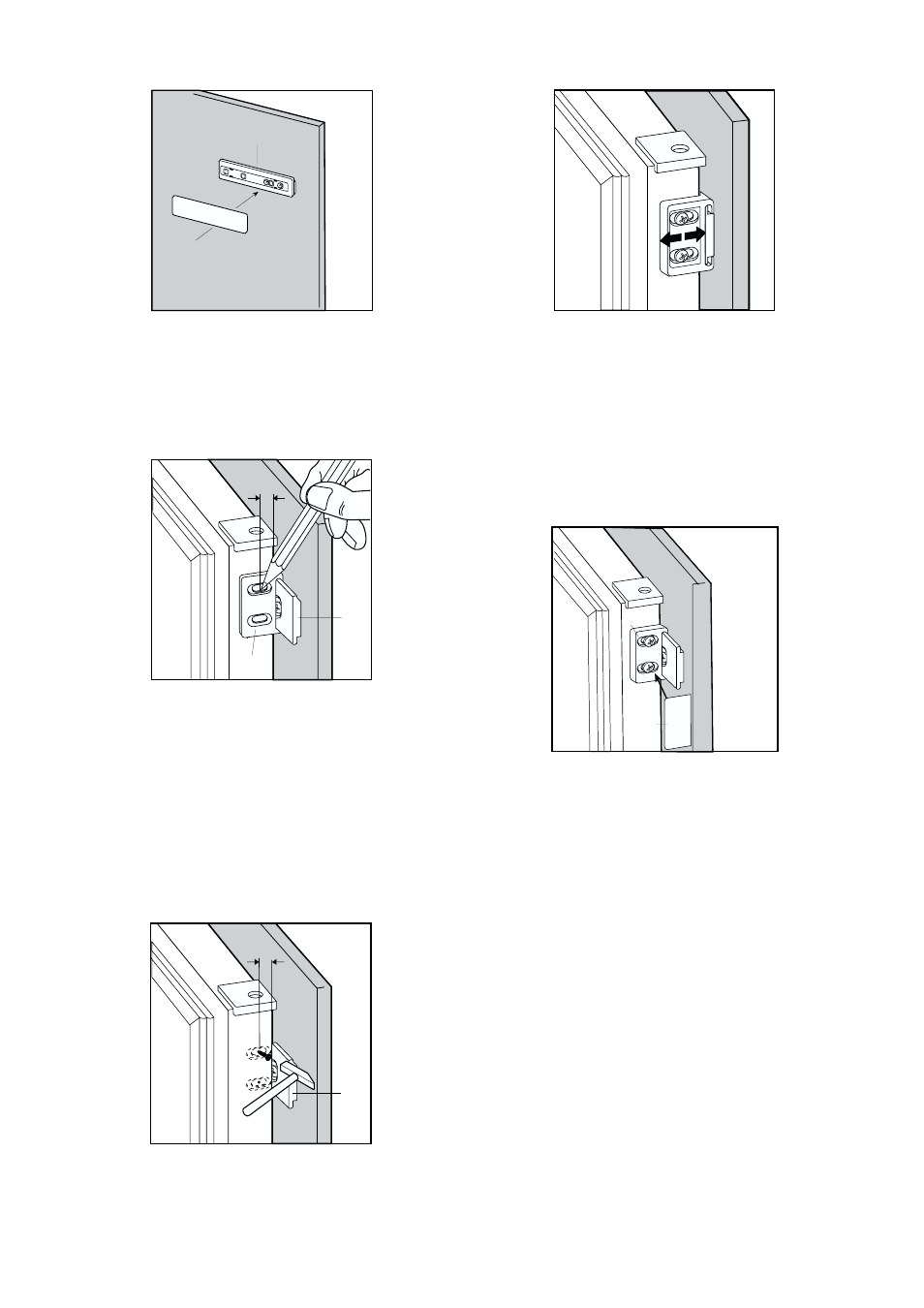

7. Die Abdeckung (Hc) in die Scheine (Ha)
eindrücken, bis sie einrastet.
PR33
Hc
Ha
PR167
Ha
Hb
8mm
8. Gerätetür und Möbeltür auf ca. 90°öffnen. Den
Winkel (Hb) in der Schiene (Ha) einsetzen.
Gerätetür und Möbeltür zusammenhalten und die
Bohrlöcher anzeichnen (siehe Abb.).
PR167
Ha
8mm
K
9. Die Winkeleisen entfernen und 8 mm vom
äusseren Rand der Tür mit dem Nagel (K)
kennzeichnen.
10. Den Winkel wieder auf der Schiene anbringen
und mit den mitgelieferten Schrauben befestigen.
Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den
einwandfreien Verschluss der Gerätetür
überprüfen.
PR168
Hb
11. Die Abdeckung (Hd) in den Winkel (Hb)
eindrücken, bis sie einrastet.
PR167/1
Hd
Hb
