44

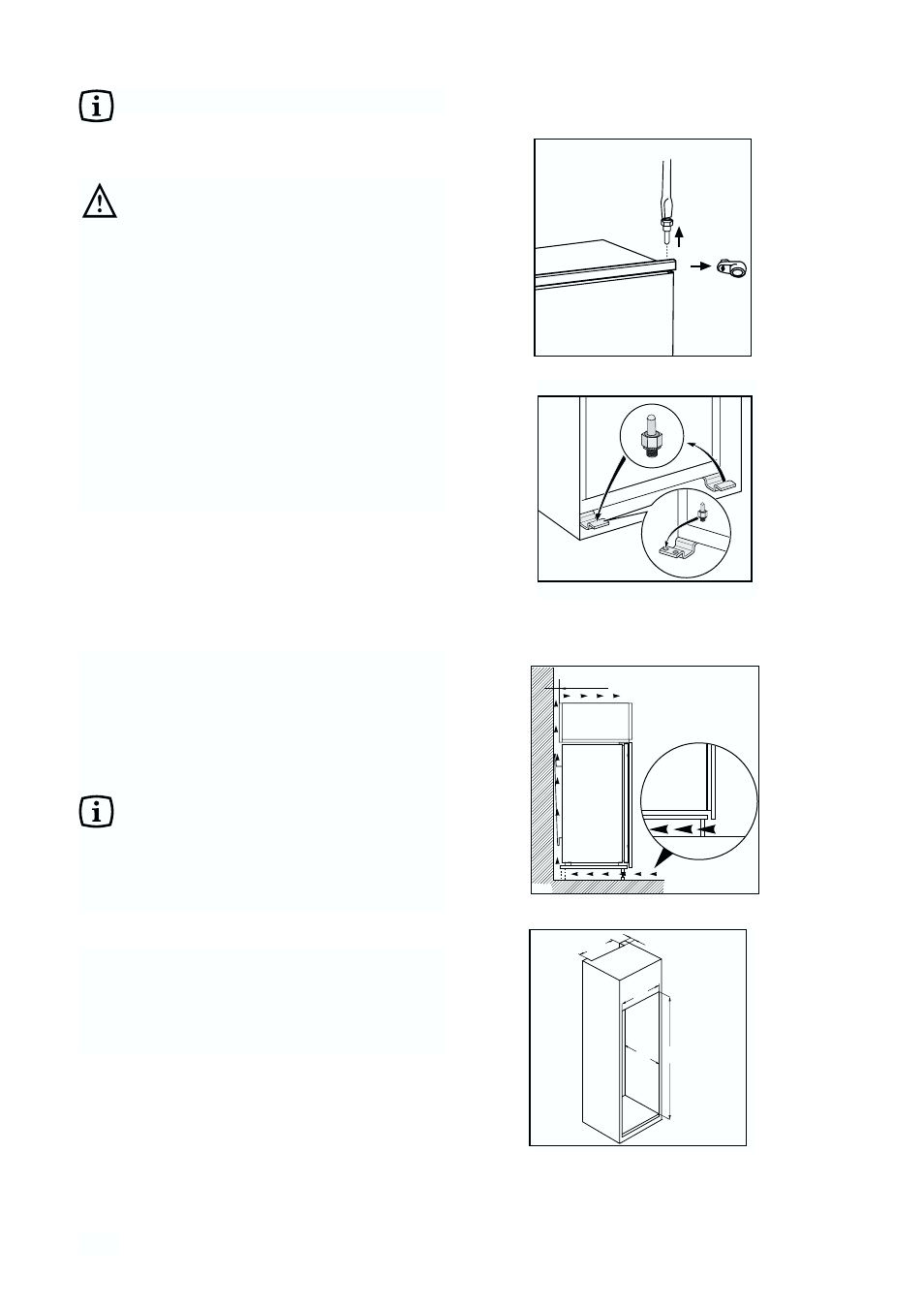

Reversibilità delle porte
50 mm
min.
200 cm 2
200 cm 2
min.
D567
Istruzioni per l’incasso integrale
Dimensioni del vano
Altezza 1780 mm
Profondità 550 mm
Larghezza 560 mm
Per motivi si sicurezza la ventilazione deve
essere come indicato in figura.
Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.
PR01
540
50
3
2 1
noltre é necessario che la nicchia sia provvista di un
camino d’areazione con le seguenti misure:
profondità: 50 mm
larghezza: 540 mm
L’apparecchiatura viene fornita con
apertura della porta verso destra.
Per avere l’apertura delle porte nel lato
opposto eseguire le seguenti operazioni
prima di effettuare l’installazione
1. Svitare il perno superiore e togliere il distanziale
2. Togliere la porta.
3. Svitare con una chiave il perno inferiore e
rimontarlo nella parte opposta.
4. Reinserire la porta, reinserire il distanziale e
riavvitare il perno superiore nella parte opposta.
