46
PR266
Ha Hb
Hc
Hd
21 mm
ca. 50 mm
90°
ca. 50 mm
21 mm
PR33
Hc

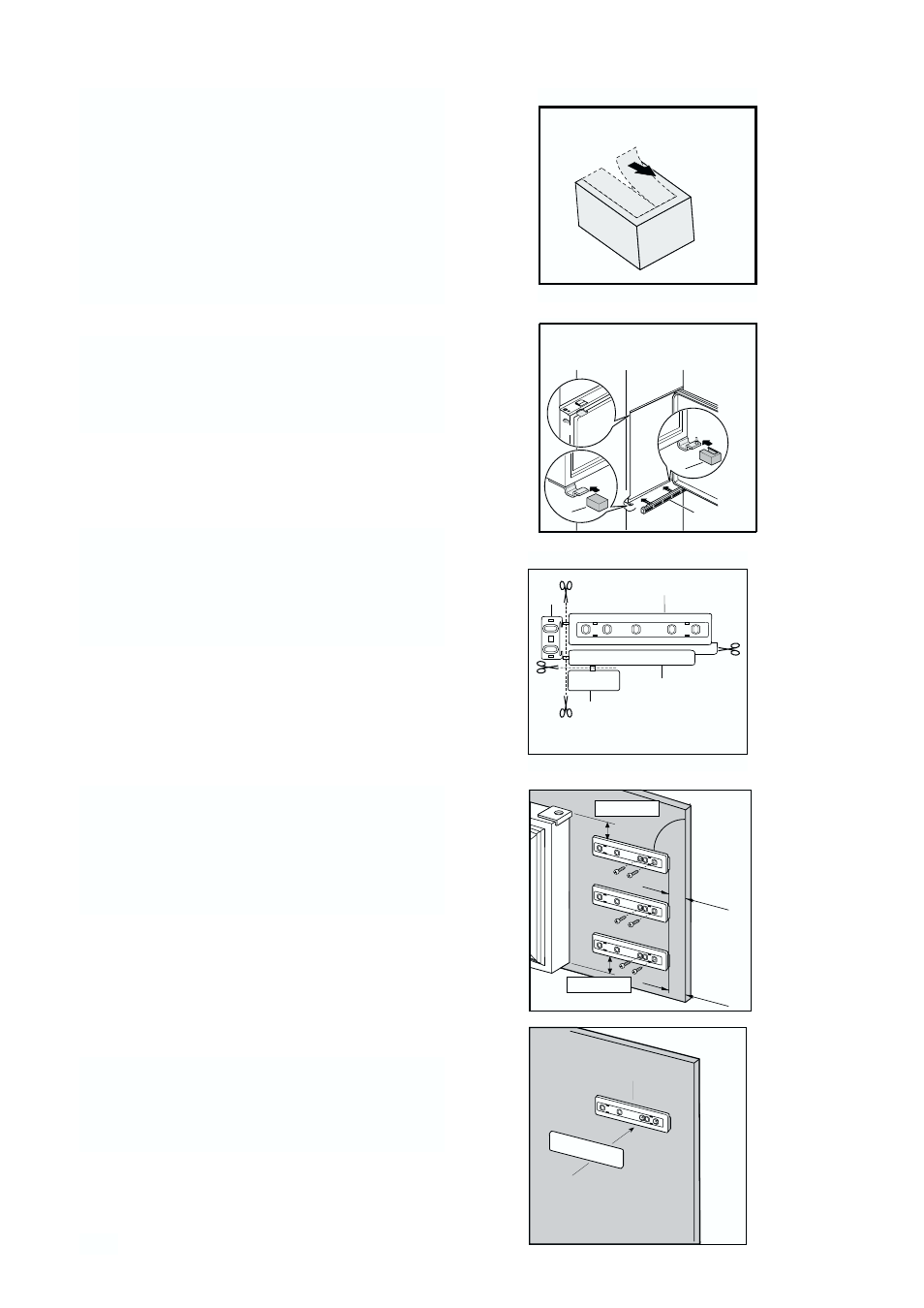

Ha Inserire a scatto il coperchietto (Hc) sulla guida (Ha)
Separare i pezzi Ha, Hb, Hc, Hd come da figura
Appoggiare la guida (Ha) sulla parte interna della
porta del mobile come indicato in figura e segnare la
posizione dei fori esterni. Dopo aver preparato i fori
fissare la guida con le viti in dotazione.
Applicare i coperchietti (C-D) sulle alette dei
coprifuga e nei fori per le cerniere.
Applicare la griglia di aerazione (B) e i coperchi
copricerniera (E) inserendoli a scatto.
B E
E
D
C
Dal coperchio in plastica E, che viene utilizzato per
coprire la cerniera con perno, deve essere tolta la
parte, secondo il disegno.
Questa operazione e’ facilitata dalla presenza sulla
parte interna del coperchio copricerniera di
scanalature che facilitano l’asportazione della
stessa.
"Togliere la parte contrassegnata con DX, se il
perno e’ inserito sulla cerniera destra, SX nel caso
contrario."
