Einleitung
10

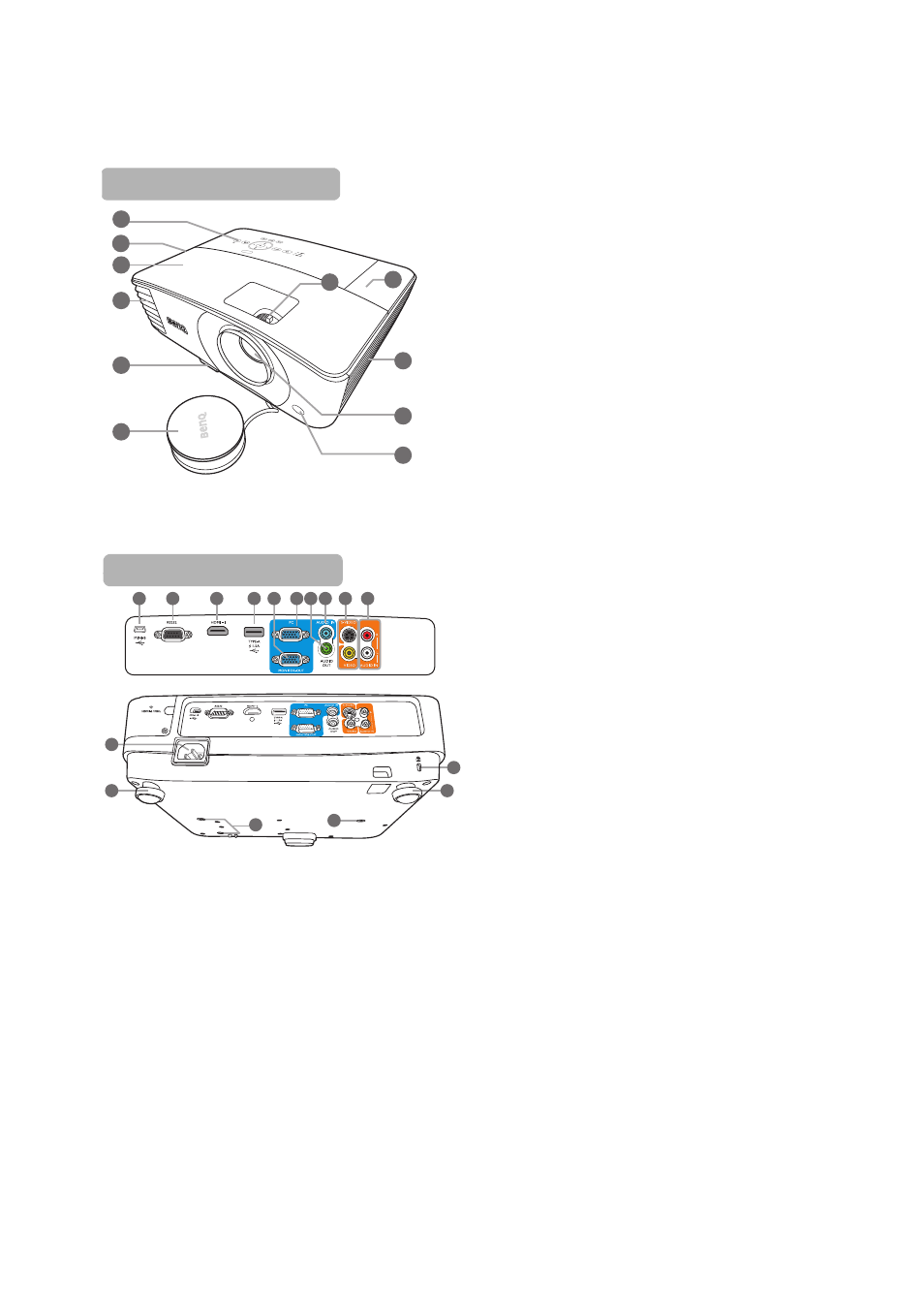

Außenansicht des Projektors
1.
"Bedienelemente und Funktionen"
für Einzelheiten.)
2.
Lautsprechergitter
3.
Lampenabdeckung
4.
Lüftungsöffnungen (Auslass für
heiße Luft)
5.
Schnellverriegelungstaste
6.
Schutzkappe
7.
Fokus- und Zoomring
8.
Drahtlosabdeckung
9.
Lüftungsöffnungen (Einlass für kalte Luft)
10. Projektionslinse
11. IR-Fernbedienungssensor
12. Mini USB-Anschluss
13. RS232-Kontrollanschluss
14. HDMI-Eingabeanschluss
15. USB Type-A Anschluss
Bietet 1,5 A Strom. Für Aufladung des
QCast Dongle (optionales Zubehör).
16. Signalausgangsbuchse für RGB
17. RGB (PC)/Component Video (YPbPr/
YCbCr) Signal Eingangsbuchsen
18. Audioausgangsbuchse
19. Audioeingangsbuchse
20. S-Video-Eingangsbuchse
Videoeingangsbuche
21. Audio (L/R)-Eingangsbuchsen
22. Stromanschluss
23. Einstellfuß
24. Löcher für Deckenmontage
25. Aussparung für Kensington-Schloss
(Diebstahlschutz)
1
3
4
5
6
7
8
9
11
10
2
Vorder-/Oberseite
22
23
23
25
24
24
13
14
12
15 16
18 19
17
20 21
Rück-/Unterseite
