LEICA SF 60 Flash - Handbuch

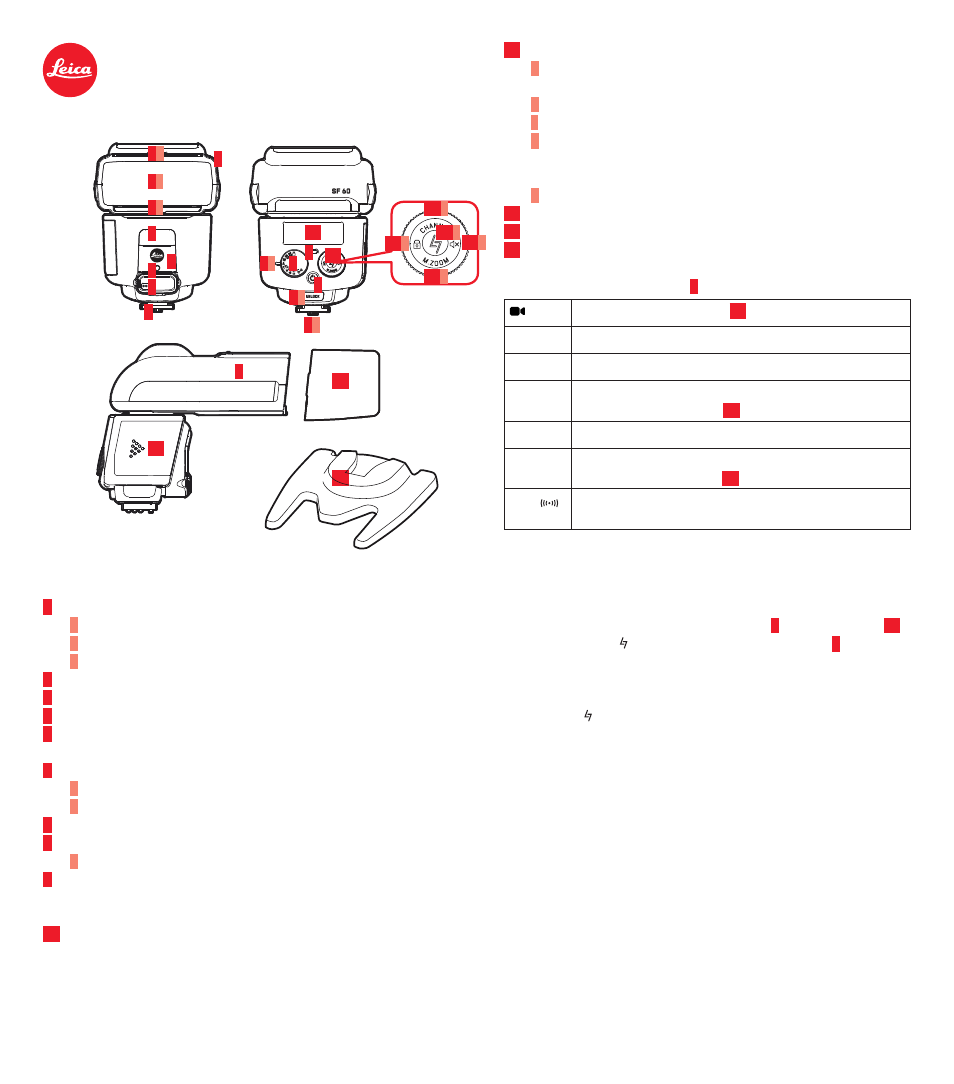

Bezeichnung/Funktion der Teile
1 Reflektorkopf, mit
a Streuscheibe
b Reflektorkarte
c Weitwinkel-Streuscheibe
2 Videoleuchte
3 Sensor für Drahtlos-Betrieb (hinter Infrarot-durchlässiger Gehäuseschale)
4 AF-Hilfslicht
5 Buchse für den Anschluss eines externen Batteriepacks (hinter
Abdeckklappe)
6 Fuß mit
a Entriegelungstaste
b Sicherungsstift
7 Hauptschalter, kurz drücken um Gerät ein- oder auszuschalten
8 Betriebsarten-Wählrad mit
a Indexmarke
9 Kontroll-LED/Testblitz-Taste, grün: Blitzbereitschaft, rot blinkend:
Blitzkondensator wird geladen, gelb blinkend: Bindungsvorgang (siehe
letzten Abschnitt)
10 Monitor
11 Einstellring/-wippe mit Funktionsangaben für
a Kanalwahl, zum Aufrufen der Funktion im Fernsteuer-Betrieb 1 s
drücken, Kanalwechsel anschließend mit Einstellring
b Akustisches Signal, für Aus- und Einschalten 1 s drücken
c Gerätebindung, siehe nächsten Abschnitt
d Zoom-Betriebsart/-Brennweite, zum Aufrufen der Funktion 1 s
drücken, Betriebsarten-/Brennweitenwechsel anschließend mit
Einstellring
e Tastensperre, für Ein- und Ausschalten 1 s drücken
12 Akku-/Batteriefachdeckel
13 Aufsteck-Streuscheibe
14 Standfuß mit ¼“-Gewinde
Betriebsarten (siehe Wählrad 8 )
Videoleuchte, mit Einstellring 11 9 Helligkeitsstufen wählbar
SF Fernauslösung ohne Vorblitz
SD
Fernauslösung mit Vorblitz
M
Manuellbetrieb mit der Möglichkeit, die Leistungsabgabe
einzustellen (mit Einstellring 11 , 1 ⁄
1
bis 1 ⁄
256
in 0,3 EV-Stufen)
A Vollautomatik, Blitzbelichtung wird durch Kamera gesteuert
TTL Vollautomatik mit der Möglichkeit, Blitz-Belichtungskorrekturen
vorzugeben (mit Einstellring 11 , ± 2 EV in 0,3 EV-Stufen)
ABC Drahtlose Fernsteuerung, drei unterschiedlich einstellbare Blitz-
geräte-Gruppen wählbar
Bindungsvorgang mit Fernsteuer-Einheit Leica SF C1
Während des Bindungsvorgangs dürfen sich weder das Leica SF 60, noch das
Leica SF C1 auf der Kamera befinden.
1. Leica SF 60 und Leica SF C1 ausschalten
2. Am Leica SF 60 gleichzeitig Hauptschalter 7 und Einstellwippe 11
in der Mitte bei drücken (≥ 3 s) bis die Kontroll-LED 9 gelb blinkt
und regelmäßiges Piepsen ertönt
3. Danach, während die Kontroll-LED des Blitzgeräts noch blinkt, am
Leica SF C1 gleichzeitig Hauptschalter und Einstellwippe in der
Mitte bei drücken (≥ 3 s) bis dessen Kontroll-LED gelb blinkt
Nach erfolgreich abgeschlossenem Bindungsvorgang enden Blinken und
Piepsen.
Hinweise:
• Stellen Sie vor einem Bindungsvorgang sicher, dass am Leica SF 60
und am Leica SF C1 der gleiche Kanal eingestellt ist.
• Nehmen Sie während eines laufenden Bindungsvorgangs an keinem
der beteiligten Geräte andere Einstellungen vor.
• Eine Bindung bleibt auch nach Aus-und wieder Einschalten der
beteiligten Geräte bestehen.
Weitere Einzelheiten zur Fernsteuerung entnehmen Sie bitte den
ausführlichen Anleitungen beider Geräte, die Ihnen auf der Homepage
der Leica Camera AG zum Herunterladen zur Verfügung stehen.
LEICA SF 60
KURZANLEITUNG
1
1a
1b
1c
2
3
4
5
6
7
8
9
10
8a
6a
6b
11
11a
11b
11c
11e
11d
1
12
13
14
