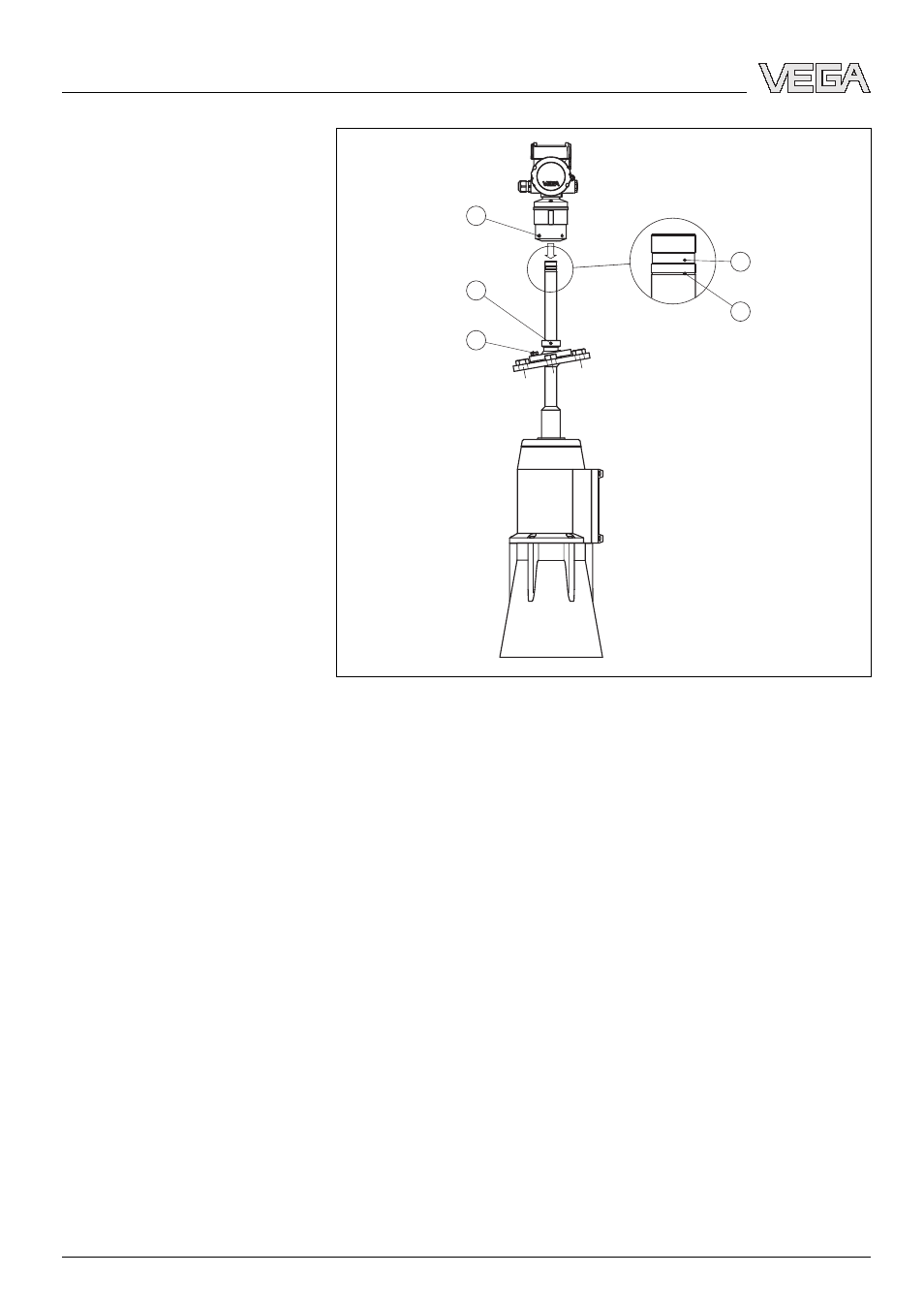

Abb. 5: Montage - Ausführung B
1
Nut zur Arretierung des Gehäuses
2 Markierungskerbe
3 Klemmschraube Schwenkhalterung (Sechskantkopf SW 13)
4 Madenschrauben Fixierring (Innensechskantschlüssel - Größe 4)
5 Klemmschrauben Gehäuse (Innensechskantschlüssel - Größe 4)
Die Ausführung C wird in drei Teilen geliefert: Schallwandler,
Schallwandlerkabel und Elektronik für Wandmontage.
Bauen Sie diese Ausführung folgendermaßen zusammen:
1 Madenschrauben am Fixierring (4) mit einem Innensechs-
kantschlüssel (Größe 4) lösen, Schallwandlerrohr aus
Schwenkhalterung herausziehen
2 Flansch montieren
3 Schallwandlerrohr von unten in der gewünschten Länge in
die Schwenkhalterung einschieben
4 Mit den Madenschrauben (4) fixieren; Anzugsmoment
max. 10 Nm
5 Stecker aus Anschlusskopf unten herausziehen und in die
Buchse des Schallwandlerrohrs stecken
Montage - Ausführung C
