6

2 An die Spannungsversorgung anschließen

Steckverbinder M12x1 • für Grenzstandsensoren

30382-DE-130322

Kontaktstift

Farbe - Verbindungs-

leitung

Klemme Elektronik-

einsatz

Pin 3

Blau

3

Pin 4

Schwarz

4

Pin 5

4

5

1

2

3

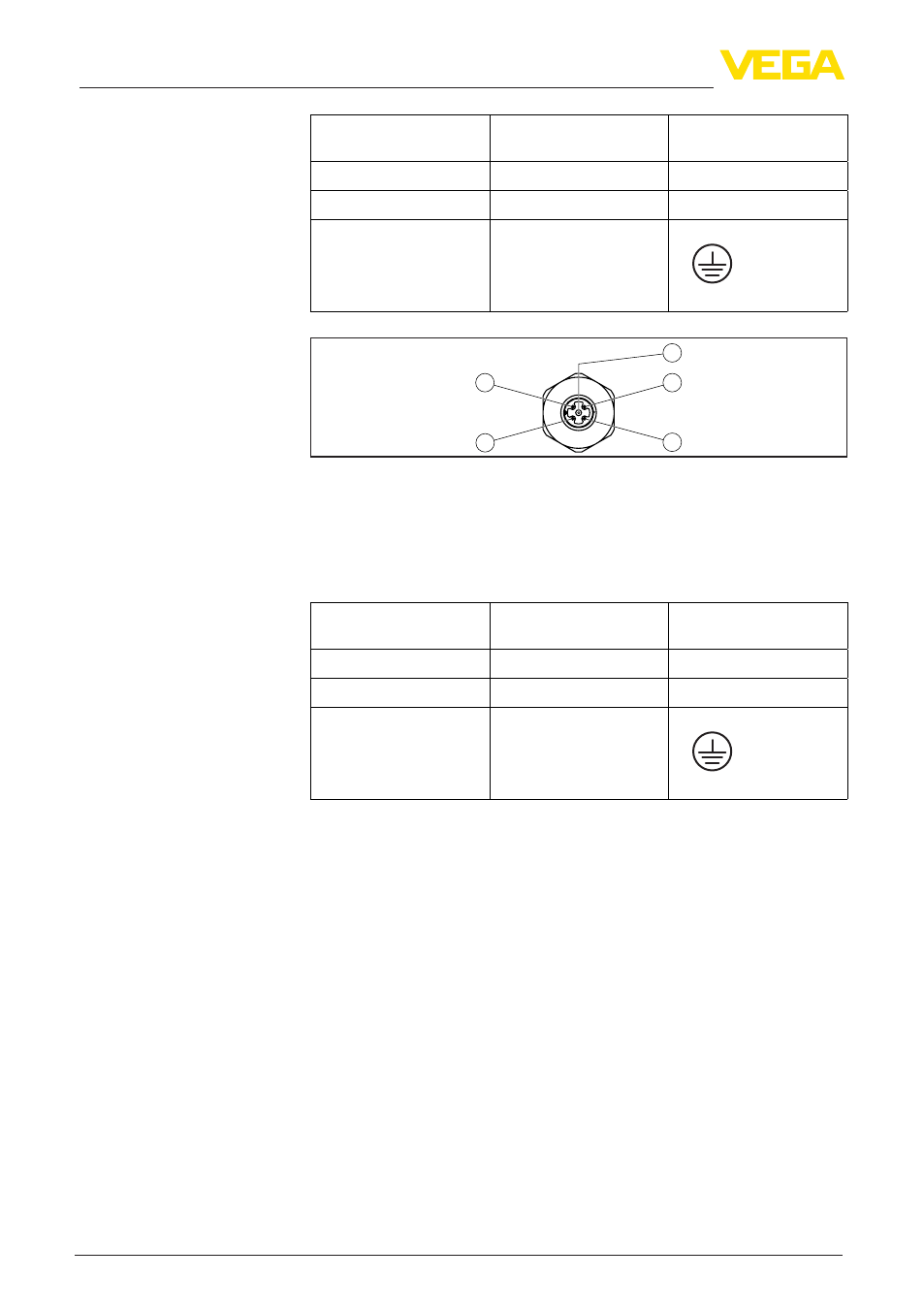

Abb. 6: Sicht auf den Steckverbinder (M12 x 1-Stecker - 5-polig)
1 + (Pin 1)

2 nicht belegt (Pin 2)

3 - (Pin 3)

4 nicht belegt (Pin 4)

5 Schirm (Pin 5)

Kontaktstift

Farbe - Verbindungs-

leitung

Klemme Elektronik-

einsatz

Pin 1

Braun

1

Pin 3

Blau

2

Pin 5

Zweileiterausgang,

NAMUR-Ausgang
