ALTOFLUX IFM x080 K-EEx und ALTOFLUX IFM x080 K / i-EEx
13
2.3

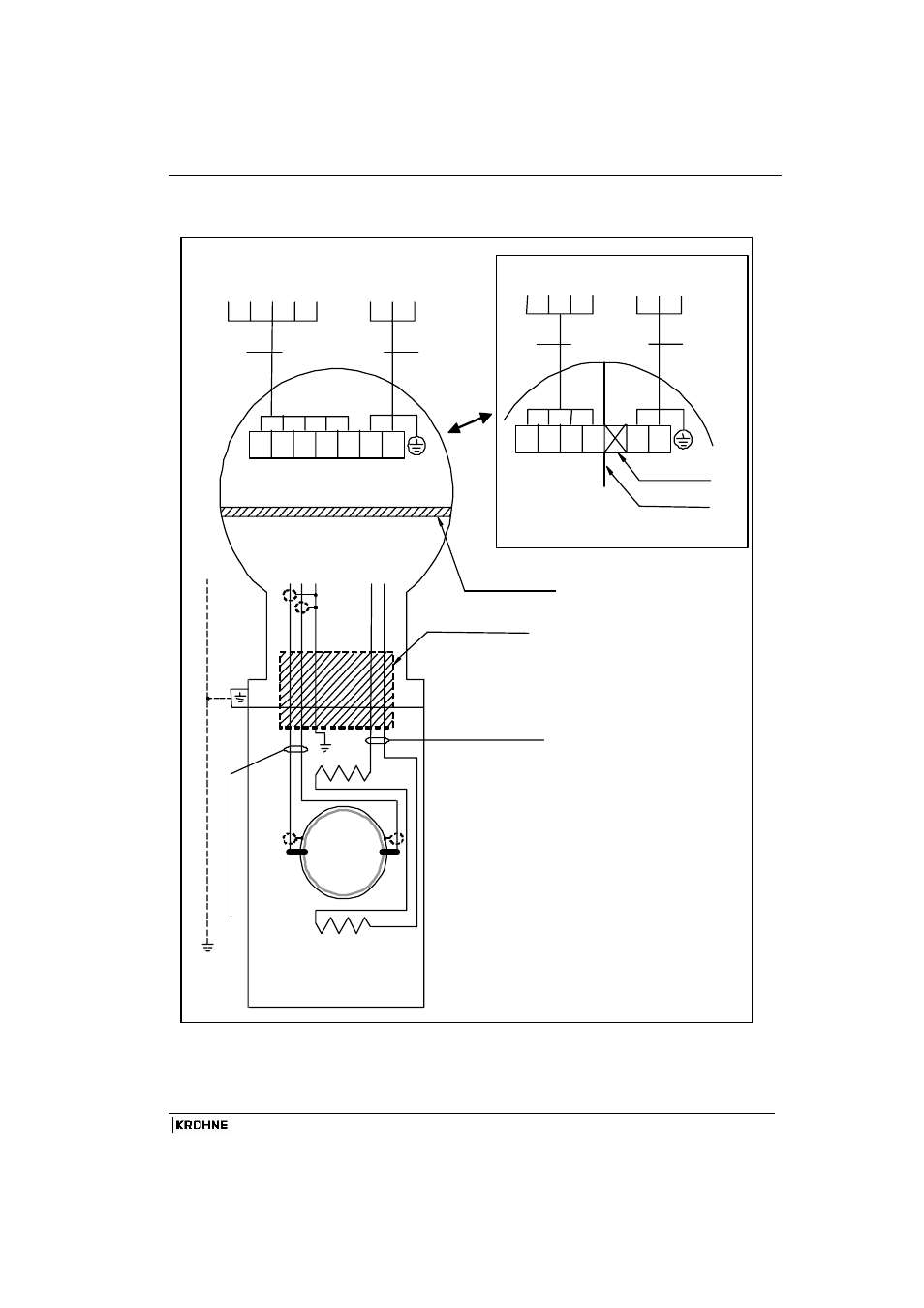

Anschlussschema
Messrohr
Explosionsge-
fährdete Bereiche
Zone 1und 2
E
Messwertaufnehmer
IFS x000…-EEx
Eigensichere Elektrodenkreise
Feldspulenkreis Erhöhte Sicherheit
Spule
B1 B
⊥ B2 I+ I L N
BINÄR-
STROM-
HILFS-
AUSGÄNGE
AUSGANG ENERGIE
ANSCHLUSSRAUM
Standard "EEx e" (Optional "EEx d")
ELEKTRONIKRAUM (immer "EEx d")
Elektrodenkreise
Feldspulenkreise
Messumformer
IFC 090-EEx
PE
FE
L
N
PE 100-230 Vac
SIGNALEIN-/AUSGÄNGE
L
L
FE 24 Vac/dc
POTENZIALAUSGLEICHSLEITER
≥ 4 mm
2
(OPTIONAL)
Druckfeste (EEx d)
Leitungsdurchführung
Feldspulenleiter
B
A
E
Spule
Elektrodenleitungen
Messumformer
IFC 090i-EEx
x
x
x
x
1L 0L
PE
FE
EIGENSICHERE
SIGNALEIN-/AUSGÄNGE
L
N
PE
100-230 Vac
(MODIS)
L
L
FE
24 Vac/dc
Trennplatte
Klemme nicht verwendet
OPTIONAL: MODIS
Druckfeste (EEx d)
Klemmendurchführung
B
A
