ALTOFLUX IFM x080 K-EEx und ALTOFLUX IFM x080 K / i-EEx
7
Messwertaufnehmer
Der Messwertaufnehmer IFS 5000-EEx des Kompakt-Durchflussmessers IFM 5080 K/…-EEx
enthält zwei Feldspulen über und unter dem Messrohr sowie zwei Elektroden auf beiden Seiten
des Keramik-Messrohrs. Die Feldspulen entsprechen der Schutzart Erhöhte Sicherheit "e"
gemäß EN 50019 und Kapselung "m" gemäß EN 50028. Die beiden Elektroden entsprechen der
Schutzart Eigensicherheit "ib" gemäß EN 50020.
Der Messwertaufnehmer ist für Nennweiten von DN2,5 bis DN100 erhältlich. Der Messumformer
IFC 090/…-EEx (siehe Beschreibung in Kap. 1.4-1.5) wird mit Hilfe von vier Senkschrauben mit
Innensechskant der Größe M6 oben am Messwertaufnehmer verschraubt.
Hinweis: Die eigensicheren Elektrodenschaltkreise des Kompakt-Durchflussmessers IFM 5080
K/...-EEx sind interne Schaltkreise, die für den Kunden nicht zugänglich sind.

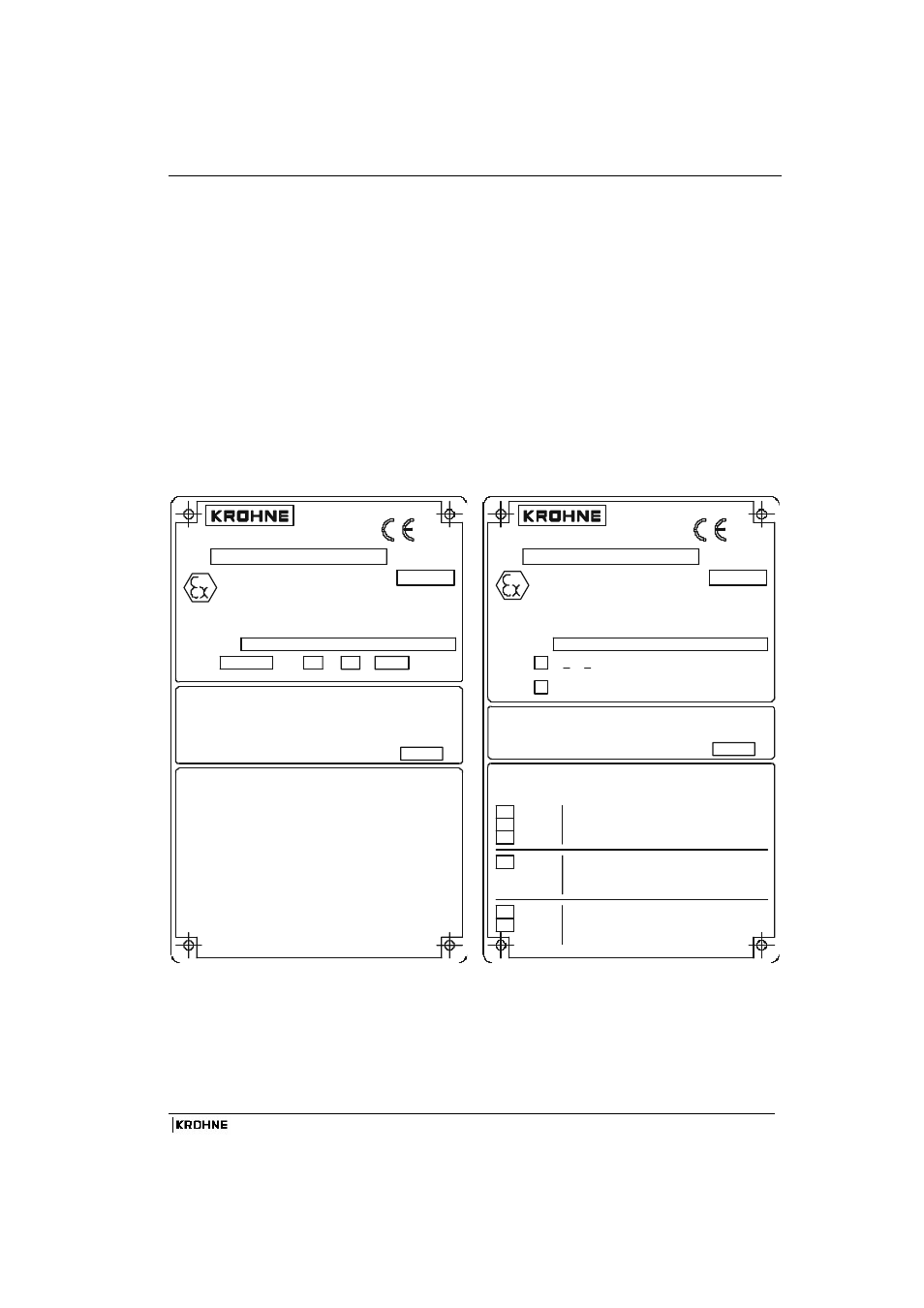

Typenschilder des ALTOFLUX IFM 5080 K
IFM 5080 K … EEx
IFM 5080 K / i … EEx
SEE CERTIFICATE FOR MAXIMUM TEMPERATURES.
DO NOT OPEN ENCLOSURE WHEN ENERGIZED !
MAX. SHORT-CIRCUIT CURRENT OF MAINS: A
10VA Um=253V
ENCLOSURE: T6 %%242 20 MIN.; T5 %%242 11 MIN.
WAITING TIME BEFORE OPENING OF THE FLAMEPROOF
INTRINSICALLY SAFE CIRCUITS: ELECTRODE CIRCUIT,
ONLY INTERNAL CONNECTIONS.
AMBIENT TEMPERATURE: -20...+60%%DC.
II 2GD EEx dme [ib] IIC T6...T3
IFM 5080 K-EEx
SPACE FOR ADDITIONAL DATA
Kerkeplaat 12
KEMA 01 ATEX 2262 X
3313 LC Dordrecht
The Netherlands
48-63Hz
POWER
SERIAL NO.
Vac
+
Altometer
TYPE
T80...165%%DC
-
%
%
+30%
Vdc
8W
-25%
IP65/67
PRODUCTION
2002
YEAR OF
0344
WAITING TIME BEFORE OPENING OF THE FLAMEPROOF
DO NOT OPEN ENCLOSURE WHEN ENERGIZED !
MAX. SHORT-CIRCUIT CURRENT OF MAINS: A
Electrode circuit: only internal connections
Active output
Co=127nF; Lo=4mH;
Uo=23.5V; Io=98mA; Po=0.6W
Passive output
Ci=5nF; Li=0; EEx ia IIC
Ui=30V; Ii=300mA; Pi=4.2W
Ci=5nF; Li=0; EEx ia IIC
Ui=30V; Ii=250mA; Pi=1.0W
Passive output
INTRINSICALLY SAFE CIRCUITS
Term. 100...230Vac,+10%/-15%
48-63Hz,8W,Um=253V
24Vdc,+30%/-25%,10W,Um=253V
Term. 24Vac,+10%/-15%,48-63Hz,10W
ENCLOSURE: T6 %%242 20 MIN.; T5 %%242 11 MIN.
AMBIENT TEMPERATURE: -20...+60%%DC.
SEE CERTIFICATE FOR MAXIMUM TEMPERATURES.
II 2GD EEx dme [ib] [ia] IIC T6...T3
IFM 5080 K/i-EEx
Kerkeplaat 12
KEMA 01 ATEX 2262 X
3313 LC Dordrecht
The Netherlands
T
I /I
I+/I
B1+/B1
T
D/D
B2/B2
B1/B1
T
T
%%uTerm.
L, N
1L ,0L
POWER
SERIAL NO.
~
~
Altometer
TYPE
EEx ia IIC
EEx ib IIC
T80..165%%DC
IP65/67
PRODUCTION
2002
YEAR OF
0344
Raum für weitere Daten
