ALTOFLUX IFM x080 K-EEx und ALTOFLUX IFM x080 K / i-EEx

Bei der MODIS-Ausführung des IFM 4080 K/i-EEx wird die Elektronikeinheit IFC 090i-EEx mit
Schutzmodulen geliefert, die eigensichere Signale der Schutzart "ia" ausgeben.

In diesem Fall ist der Durchflussmesser mit einem der folgenden Codes beschriftet:
DN25-150

II 2GD EEx d [ia] [ib] IIC T6…T3 ("EEx-d" Anschlussraum) oder
II 2GD EEx de [ia] [ib] IIC T6…T3 ("EEx-e" Anschlussraum).

DN200 und
größer

II 2GD EEx de [ia] [ib] IIC T6…T3
("EEx-e" oder "EEx-d" Anschlussraum)

Einzelheiten finden Sie in der EG-Baumusterprüfbescheinigung in Kap. 8.1 dieser Anleitung.

Messwertaufnehmer
Der Messwertaufnehmer enthält zwei Feldspulen (Angaben zur Schutzart finden Sie in Tabelle 3)
sowie zwei Elektroden, die gemäß EN 50020 eigensicher (ib) sind.

Schutzarten für Messwertaufnehmer

Nennweite

Schutzart
Gehäuse:

Druckfeste Kapselung "d" gemäß EN 50018

DN25 bis DN150

Elektroden:

Eigensicher "ib" gemäß EN 50020

Feldspulen:

Erhöhte Sicherheit "e" gemäß EN 50019

DN200 und größer

Elektroden:

Eigensicher "ib" gemäß EN 50020

Hinweis

Die eigensicheren Elektrodenschaltkreise des Kompakt-Durchflussmessers IFM
4080 K/...-EEx sind interne Schaltkreise, die für den Kunden nicht zugänglich sind.

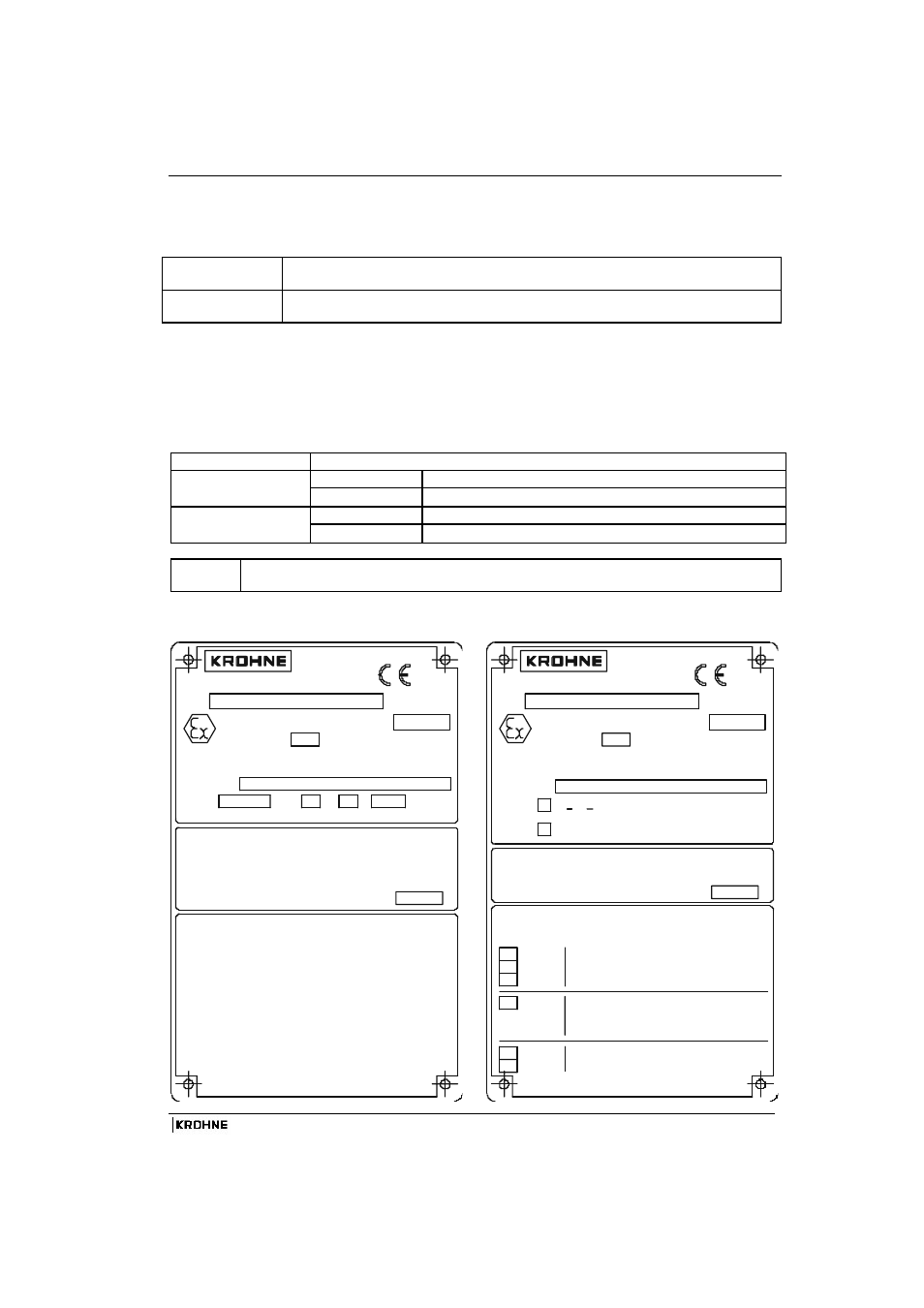

Typenschilder des ALTOFLUX IFM 4080 K
IFM 4080 K … EEx

IFM 4080 K / i … EEx

10VA Um=253V

AMBIENT TEMPERATURE: -40...+60%%DC.

SEE CERTIFICATE FOR MAXIMUM TEMPERATURES.

DO NOT OPEN ENCLOSURE WHEN ENERGIZED !

MAX. SHORT-CIRCUIT CURRENT OF MAINS:

ENCLOSURE: T6 %%242 20 MIN.; T5 %%242 11 MIN.

WAITING TIME BEFORE OPENING OF THE FLAMEPROOF

INTRINSICALLY SAFE CIRCUITS: ELECTRODE CIRCUIT,

ONLY INTERNAL CONNECTIONS.

IFM 4080 K-EEx

SPACE FOR ADDITIONAL DATA

Kerkeplaat 12

KEMA 01 ATEX 2200 X

3313 LC Dordrecht

The Netherlands

48-63Hz

POWER

SERIAL NO.

Vac

Altometer

II 2GD EEx d

TYPE

T85...180%%DC

% -

Vdc

-25%

+30%

[ib] IIC T6...T3

2002

IP65/67

PRODUCTION

YEAR OF

0344

Term. 24Vac,+10%/-15%,48-63Hz,10W

Term. 100...230Vac,+10%/-15%

24Vdc,+30%/-25%,10W,Um=253V

48-63Hz,8W,Um=253V

AMBIENT TEMPERATURE: -20...+60%%DC.

DO NOT OPEN ENCLOSURE WHEN ENERGIZED !

MAX. SHORT-CIRCUIT CURRENT OF MAINS:

Electrode circuit: only internal connections

Active output

Co=132nF; Lo=4mH;

Uo=23.5V; Io=98mA; Po=0.6W

Passive output

Ci=5nF; Li=0;

Ui=30V; Ii=300mA; Pi=4.2W

Ci=5nF; Li=0;

Ui=30V; Ii=250mA; Pi=1.0W

Passive output

INTRINSICALLY SAFE CIRCUITS

ENCLOSURE: T6 %%242 20 MIN.; T5 %%242 11 MIN.

WAITING TIME BEFORE OPENING OF THE FLAMEPROOF

SEE CERTIFICATE FOR MAXIMUM TEMPERATURES.

IFM 4080 K/i-EEx

Kerkeplaat 12

KEMA 01 ATEX 2200 X

3313 LC Dordrecht

The Netherlands

I /I

I+/I

B1+/B1

D/D

B2/B2

B1/B1

%%uTerm.

1L ,0L

L, N
