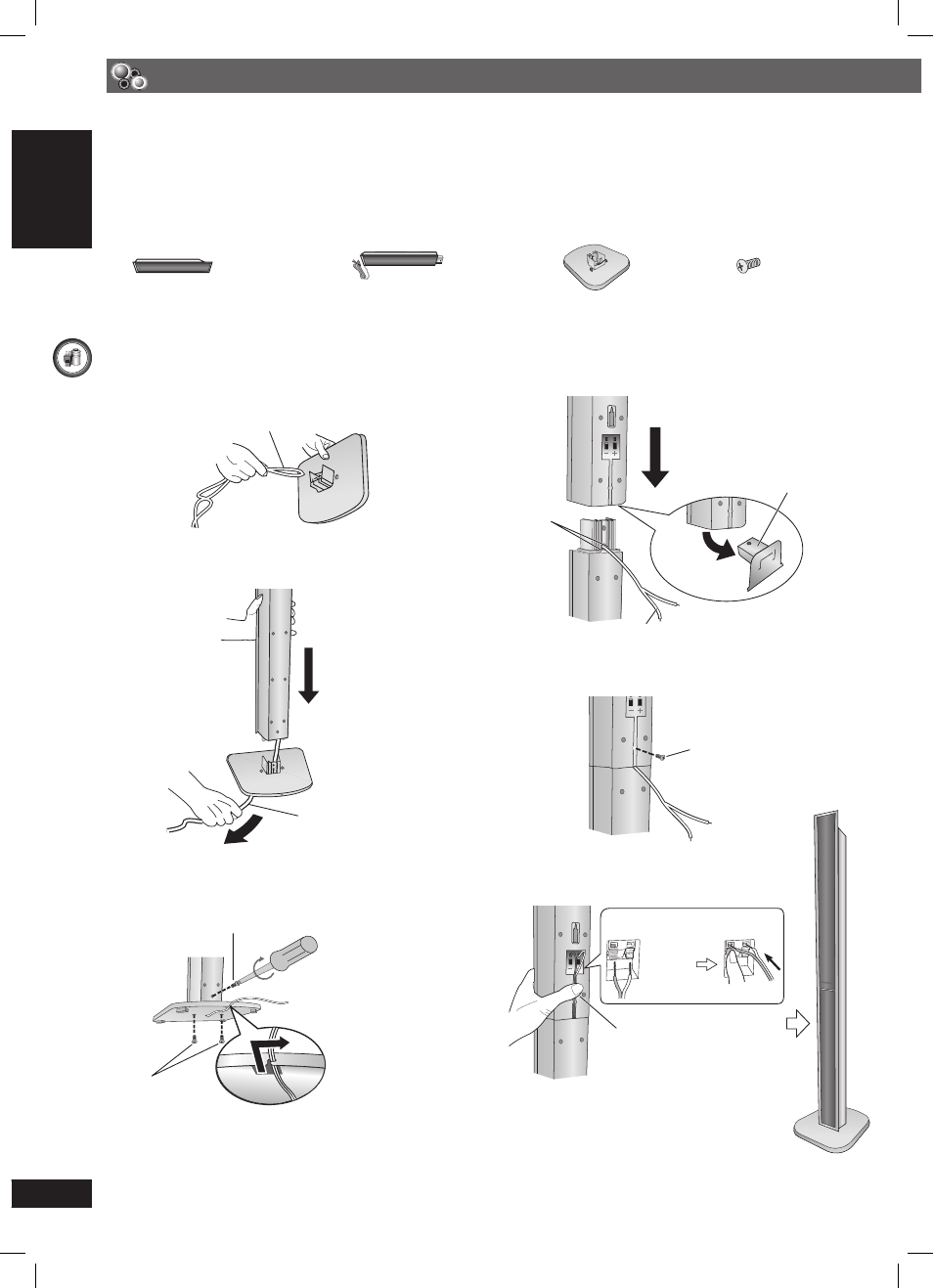

Montaggio dei diffusori
Preparativi
• Per evitare danni o graffi , stendere un panno morbido ed eseguire il montaggio su di esso.
• Per il montaggio, usare un cacciavite con testa a croce.
• Prima di cominciare il montaggio, l’installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati.
• Non c’è differenza tra i diffusori destro e sinistro e i supporti.
• Per il montaggio a parete opzionale, consultare la pagina 9.
2 Diffusori anteriori
(con coperchio) 2 Supporti (con cavo) 2 Basi 8 Viti
1 Montare il supporto sulla base.
1 Fare passare il cavo del diffusore attraverso la base.
Per infi larlo più rapidamente, curvare il cavo a metà (non
piegarlo completamente), fare passare la parte piegata
attraverso il foro e tirare il resto del cavo attraverso la base.
Cavo
Base
2 Fissare il supporto alla base tirando leggermente
l’estremità del cavo del diffusore.
Base
Supporto
Cavo
Tirare leggermente.
2 Fissare il supporto alla base.
Vite
Serrare saldamente.
Base
Supporto
Viti
Serrare
saldamente.
2
1
Fare scivolare il cavo
del diffusore dentro la
scanalatura.
3 Montare il diffusore sul supporto.
Estrarre l’estremità del cavo del diffusore e posizionarlo tra
le creste. Montare il diffusore sul supporto.
2
3
Cavo
1 Coperchio
Rimuovere prima di
montare il diffusore
e conservare per il
montaggio a parete
(
\ pagina 9).
Creste
Diffusore
Supporto
4 Fissare il diffusore al supporto.
Supporto
Diffusore
Vite
Serrare saldamente.
Assicurarsi che il
cavo del diffusore
sia centrato nella
scanalatura.
5 Collegare il cavo del diffusore.
Premere il cavo del
diffusore dentro la
scanalatura.
+: Bianco
−: Blu
Premere!
Inserire
completamente i cavi.
