Panasonic SCHTB770EG Benutzerhandbuch
Seite 12
12
RQT9846

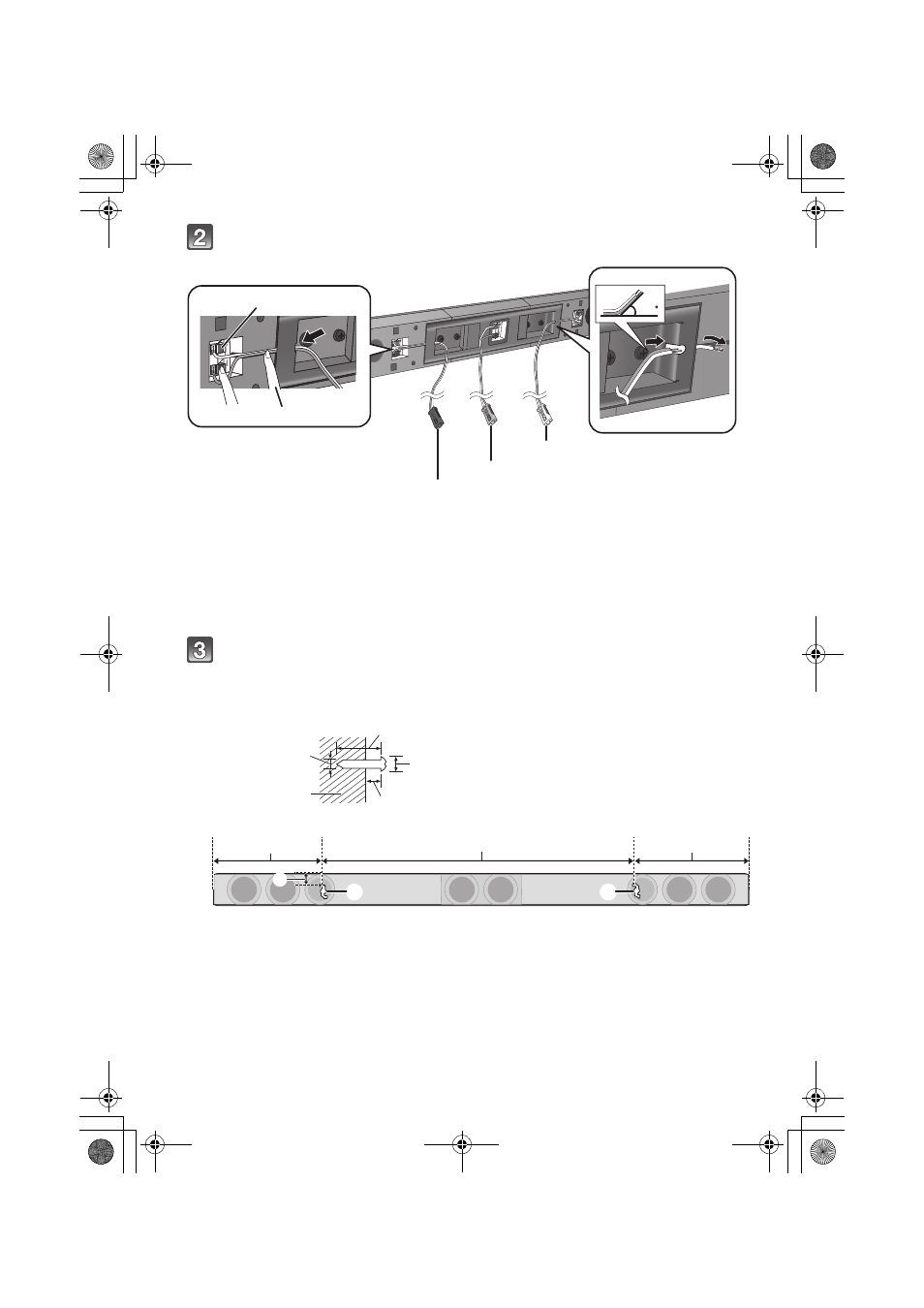

Schließen Sie die Lautsprecherkabel an.
* Wenn Sie Schwierigkeiten haben, das Kabel einzustecken, versuchen Sie, das Lautsprecherkabel zu glätten und
das Kabel etwa 20 mm vom Ende entfernt in einem Winkel von ca. 45o zu biegen (wie oben abgebildet).
Schrauben Sie eine Schraube in die Wand.
≥ Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
≥ Lassen Sie mindestens 20 mm Freiraum auf jeder Seite des Lautsprechers, damit ausreichend Platz zum Einsetzen des
Lautsprechers vorhanden ist.
≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
1
Kabel vollständig hineinstecken.
r: Weiß
s: Blaue Linie
≥ Den Draht ganz einstecken, dabei darauf achten,
dass die Isolierung nicht eingesteckt wird.
2
In die Rille drücken.
A
Rechter Lautsprecheranschluss
B
Center-Lautsprecheranschluss
C
Linker Lautsprecheranschluss
A
Mindestens 30 mm
B
‰4,0 mm
C
‰7,0 mm bis ‰9,4 mm
D
Wand oder Säule
E
5,5 mm bis 6,5 mm
F
238 mm
G
745 mm
H
248 mm
I
20 mm
J
Loch zur
Wandbefestigung
45
*
Weiß
Rot
Drücken
Grün
Frontansicht (halbtransparentes Bild)
