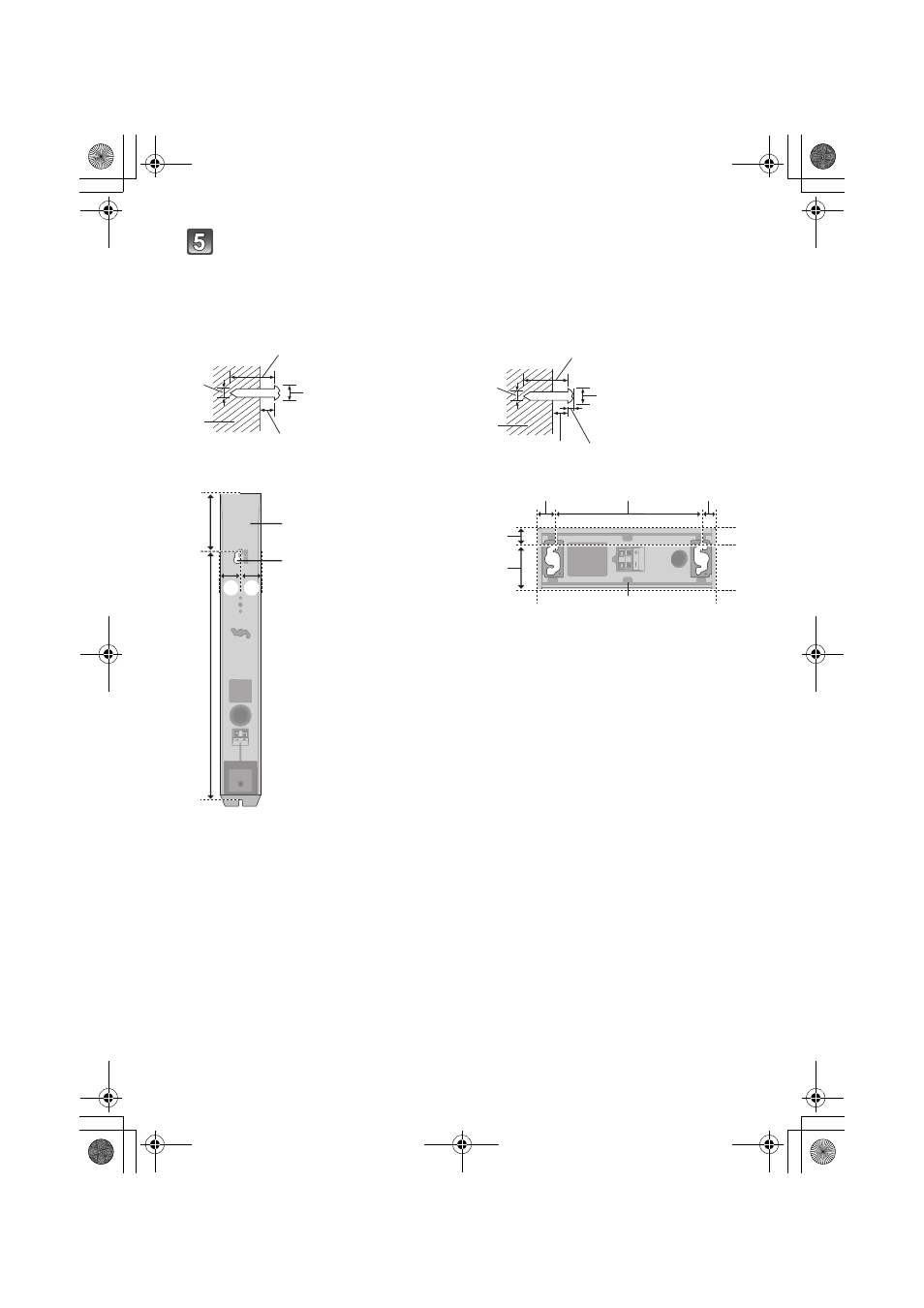

Schrauben Sie eine Schraube in die Wand.
≥ Verwenden Sie die unten angegebenen Maße, um die Positionen der Schrauben in der Wand zu bestimmen.
≥ Lassen Sie mindestens 20 mm Freiraum auf jeder Seite des Lautsprechers, damit ausreichend Platz zum Einsetzen des
Lautsprechers vorhanden ist.
≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
Frontlautsprecher
A
Mindestens 30 mm
B
‰4,0 mm
C
‰7,0 mm bis
‰9,4 mm
D
Wand oder Säule
E
5,5 mm bis 6,5 mm
F
Frontlautsprecher
(Rückansicht)
G
100 mm
H
436 mm
I
34 mm
J
Loch zur
Wandbefestigung
Center-Lautsprecher
K
Mindestens 30 mm
L
‰4,0 mm
M
‰7,0 mm bis
‰9,4 mm
N
Wand oder Säule
O
1,6 mm bis 2,5 mm
P
Max. 3,5 mm
Q
Center-Lautsprecher
(Rückansicht)
R
18 mm
S
147 mm
T
13 mm
U
19,6 mm
V
50,2 mm
