Seite 37: 1kan
7
7
R
Q
T
X
0171
NEDERLANDS
bv.
7.1kan.
(Als u twee apparaten van het draadloze systeem gebruikt)

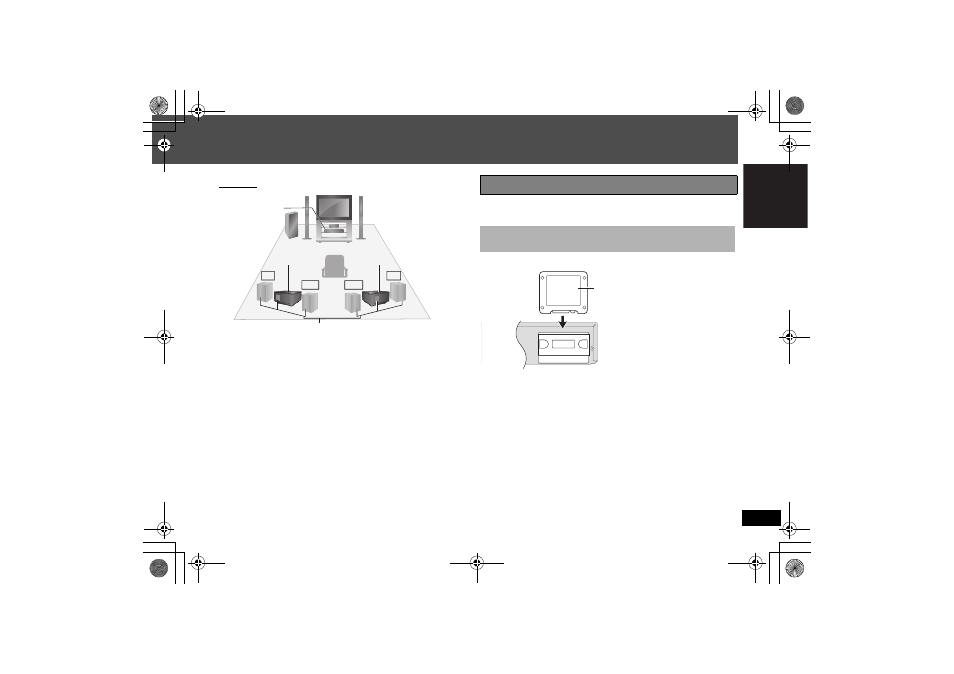

Met deze plaatsing is 7.1-kanaals weergave mogelijk. Uw Home
Theater-apparaat moet wel 7.1-kanaals geluid kunnen weergeven.
LS: Surround (links), RS: Surround (rechts)
≥ Naast de zitpositie plaatsen.
LB
§
: Surround-achter (links), RB
§
: Surround-achter (rechts)
≥ Achter de zitpositie plaatsen, ongeveer 1 m boven oorhoogte.
§LB of SBL
RB of SBR
∫ Digitale zender
Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat.
(Vervolg op volgende pagina)
LS
LB
RB
RS
Kabels surround-luidsprekers (meegeleverd)
Surroundluidsprekers en surroundluidsprekers achter niet
meegeleverd.
Draadloos systeem
Home Theater-
apparaat
(met de digitale
zender)
Zitpositie
Draadloos systeem
Aansluitingen
Sluit de zender niet aan en maak hem niet los terwijl het
Home Theater-apparaat aan is.
T
OP
T
LOOP
ANT GND
TRANSMITTER
DIGITAL
Ditigtale zender SH-TR70
Duw hem helemaal aan tot u een
klik hoort.
bv.
Achterzijde van het Home
Theater-apparaat
37
