Installation
∫ Système sans fil
Préparation
Si les câbles de l’enceinte ambiophonique (avec un connecteur bleu et un connecteur gris) ont déjà été connectés, débranchez les câbles de l’enceinte
ambiophonique du système de cinéma maison.
Connexions
∫ Fil alimentation CA
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES L SIDE R SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Sélecteur
ambiophonie

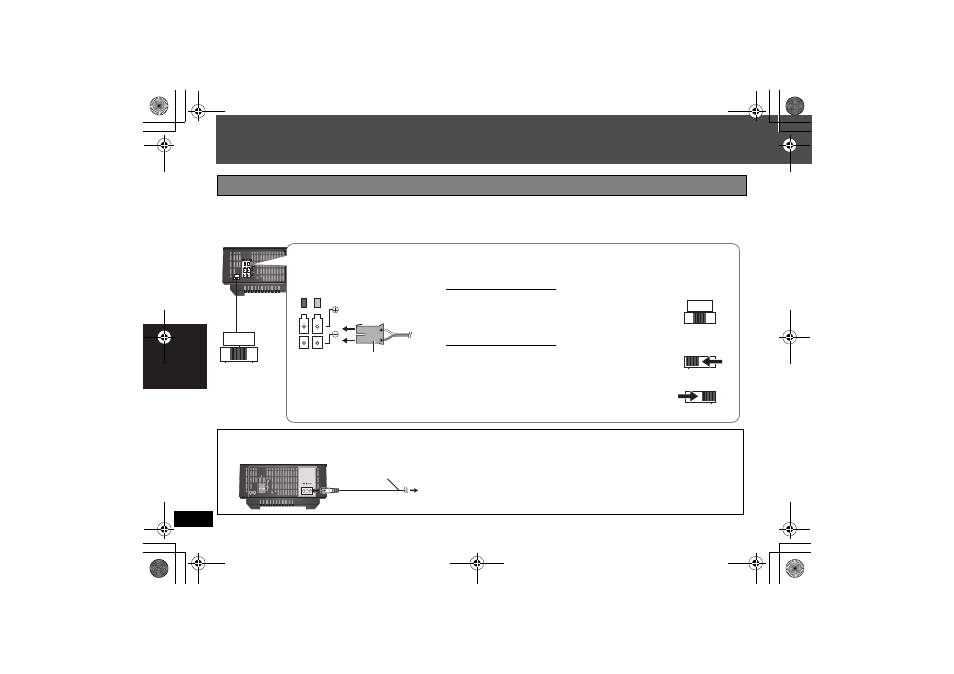

Connecter les enceintes au système sans fil
Branchez aux prises de la même couleur.
Insérez à fond.
Câble de l’enceinte
Pour la connexion 5.1 c.
AMBIOPHONIQUE (LS): Bleu
AMBIOPHONIQUE (RS): Gris
Pour la connexion 7.1 c.
AMBIOPHONIQUE (LS): Bleu
AMBIOPHONIQUE
ARRIÉRE (LB): Gris
AMBIOPHONIQUE (RS): Gris
AMBIOPHONIQUE
ARRIÉRE (RB): Bleu
Paramétrage du sélecteur
pour les enceintes gauche
et droite
Paramétrage du sélecteur
pour les enceintes gauches
Paramétrage du sélecteur
pour les enceintes droites
Impédance: 3 ≠ à 6 ≠
Puissance d’entrée de l’enceinte:
100 W (min)
A brancher au secteur
Fil alimentation CA (fournie)
≥ N’utilisez pas d’autres Cordon d’alimentation à l’exception de celui fourni.
